上周三连续三个班的冲压模具设计课，学生交上来的草图，我翻一本错一本。翻完最后一本，我把讲义往讲台上一放，得，今天不讲新内容了，掰扯明白这个破问题。
学生永远卡在同一个地方
所有人都把定位销直接画在搭边上，理由清一色是“省料”。
我之前没太在意，偶尔几个错，提醒两句就过了。这次三个班八十多份作业，七十份错在同一个地方，不对，肯定是我教的出问题了。
上次实习厂的李师傅跟我吐槽，说新来的应届生画的模具，十个有八个把定位销放搭边，冲个三五十模定位就歪，冲出来的工件偏位，废一堆料，调机调得师傅骂娘。
我那时候还说，学生刚学，没经验，下次注意就好。这次自己上课才发现，不是学生不注意，是我们教的就有问题。

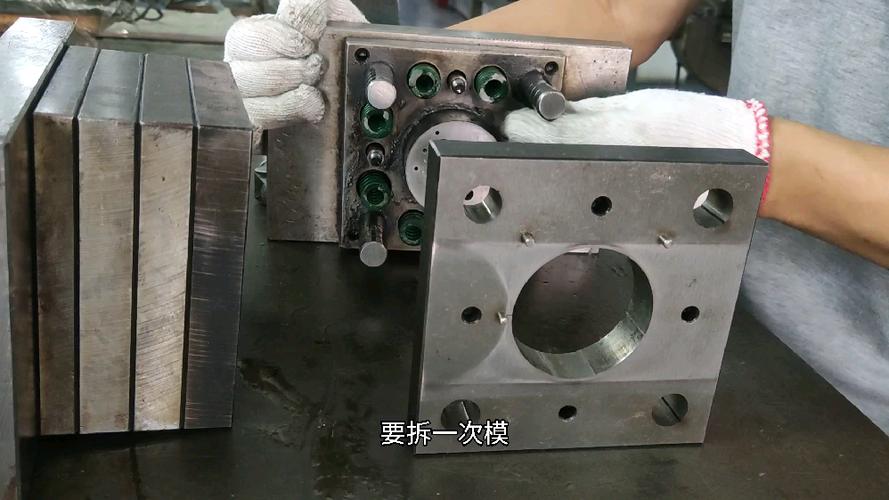

冲压模具定位销错误安装位置实物图
教材上的示意图全是简化过的，只标了定位销的安装位置，从来没标出来为什么不能放搭边。之前讲成本控制的专业课，反复强调要减少废料、提高材料利用率，学生记进骨子里了，碰到设计自然第一反应就是往空的搭边放，省料啊，多符合之前教的知识点。
合着我们前后知识点没打通，把学生坑在这了。
把取舍摆到台面上
把取舍摆到台面上
第二天上课我提前去厂里，拎了个拆下来的废模具回教室。把那根歪得晃悠悠的定位销拆下来，让学生挨个传着看。
你摸摸，都磨成什么样了。搭边是余料啊，本来就是要冲下来丢掉的，厚度薄，刚度差，冲裁的时候受力就变形，定位销能不歪吗？
说实话，学生没下过厂，对批量生产没概念。他们算成本，只算买材料的钱，从来不算废品的钱，不算调机换模的工时钱，更不算交不了货赔的钱。
我让他们当场算：一万件批量，定位偏位废3%，就是三百件，一件成品的材料加加工费多少钱？三百件亏的钱，够买多少块省下来的料？
算完，教室里安安静静的。之前坚持放搭边的学生，挠头说，原来这么亏。
冲压模具哪是照着标准画出来就行？全是取舍。
不过话说回来，是不是永远不能放搭边？真不是。要是你只做十件八件的打样，成本最高的是开模的工时，省一点料是一点，定位差一点也不影响，放搭边完全没问题。
我们以前教的都是死规则，从来不说规则什么时候变，什么情况下要改。学生背了一堆标准，碰到实际问题当然不会选。
去年有个学生找我，说他刚去公司上班，画的第一个模具就被骂了，严格按教材选的凹模圆角，做出来产品开裂，他还说教材就是这么写的，我问他，你看客户给的材料是什么？是延伸率比教材上低10%的新钢种，圆角能按老标准来吗？
他愣了，原来从来没人告诉他，材料变了，标准也要变。
别教标准，教判断
别教标准，教判断
现在机械设计教学，太爱给标准答案了。冲裁间隙多少倍料厚，定位销直径多少，写在PPT上，考试考填空，选对了就给分。
但实际做设计呢？有标准答案吗？给汽车做门覆盖件的冲压模，和给儿童玩具做小卡扣的冲压模，要求能一样吗？要求无毛刺镜面的外观件，和只需要成型的内部结构件，间隙能一样吗？
我们教了太多“应该是什么样”，从来没教过“你应该怎么选”。
我现在改了上课的思路，不说“定位销必须放在工件本体上”，我改说：你先想三个问题，你要冲多少件？精度要求多少？你的成本控制优先级是什么？想完再选放哪。
考试也不考填空了，考推演，考你说清楚你每一步选择的理由，只要逻辑顺，选放搭边我也给满分。
上周改完作业，我翻到有学生在设计说明里写：本次为小批量打样，允许最低0.1mm的定位误差，定位销放搭边节约材料，降低开模成本。看到这句话的时候，我真的挺惊喜。
终于不是对着标准抄了。
其实不只是冲压模具，整个机械设计都是这么回事。哪有什么放之四海而皆准的标准答案，全是对着具体需求的权衡。我们把标准答案喂给学生喂了太久，久到我们都忘了，设计本来就是动脑子选的，不是对着表格抄的。
昨天把那个废模具收进教具柜的时候还在想，下周找车间李师傅带两个学生去冲床边上看一下，看歪了定位销的模具冲出来的废件是什么样，比我在课堂说一百句都管用。对吧？
