摘要：本文结合十多年一线塑性成形工艺开发经验，梳理温锻工艺的核心优势、实际生产中的常见踩坑点，以及项目选型的权衡逻辑，所有内容都来自我参与过的近二十个量产项目，没有空话套话。
为什么产业界现在重新重视起温锻
早在上世纪六十年代国内就有温锻的研究，但是一直没铺开。为什么？之前控温技术不行，成本下不来。
冷锻精度够高，能做到IT6-IT7，后续几乎不用机加，但变形抗力太大，做个强度高点的碳钢，变形力能飙到1000MPa以上，普通模具钢顶不住，设备吨位也要翻番，成本直接起飞。
热锻呢？变形抗力小，大零件也能做，但是温度超过再结晶温度，氧化脱碳严重，尺寸公差也就IT10-IT11，余量留的大，后续机加工费钱，还浪费材料。
温锻刚好卡在两者中间。温锻的定义是坯料在再结晶温度以下、室温以上完成塑性成形，对于大多数常用结构钢，温度区间刚好卡在700℃-850℃这个范围。变形抗力只有冷锻的1/3到1/2，精度比热锻高两三个公差等级，完美补了两者的缺口。
说实话，之前我也觉得温锻是个鸡肋工艺，直到十年前给一家车企做转向节量产项目，被逼着试了一次，才发现真香。之前用热锻，机加工余量单边留2mm，一个零件浪费近一斤钢材，后来改温锻，余量只留0.8mm，一个零件省出好几块钱成本，一年几十万件，算下来能省几百万。
不过话说回来，温锻也不是万能药。它的优势摆在那，坑也摆在那。
核心工艺控制点：全是踩坑踩出来的经验
第一个坑，温度控制。不是只要把坯料烧到区间里就完事了。
很多新手做工艺，只要求坯料温度到750℃-800℃，模具完全不管。你想啊，几百度的坯料放到常温模具上，接触位置几秒就能掉一百度，变形抗力直接飙升，局部应力超过模具的抗压强度，直接裂给你看！

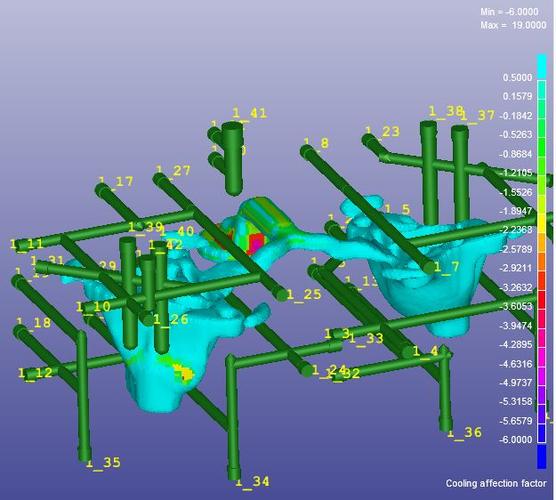

我当年第一个项目就是这么翻的车。第一批试模，生产到第117件，凸模圆角直接崩了一块。惊得我连夜扎在车间调参数。后来给模具做了内置循环水冷通道，把模具温度稳定控在150℃-200℃之间，凸模寿命直接从120件涨到5000件以上。
对了，坯料加热优先选中频感应加热，加热快，控温准，误差能稳定在±20℃以内，氧化层厚度不到0.1mm，几乎不影响精度。千万别图便宜用箱式炉慢烧，加热两三个小时，氧化层能到半毫米，精度直接报废。
第二个坑，润滑。温锻的润滑要求比冷锻热锻都苛刻。温度摆在这里，普通冷锻用的皂化润滑，到六百多度直接分解失效，热锻用的纯石墨，附着力不够，变形的时候容易蹭掉。
现在量产最稳定的方案，是坯料先做磷化皂化处理，模具每次生产前喷涂水基石墨润滑剂，间隔控制在每3-5件喷一次，既能降摩擦，又能给模具辅助降温，亲测有效。我见过有人为了省润滑成本，换成机油加石墨，结果模具磨损速度翻三倍，反而更贵，得不偿失。
项目选型怎么权衡，别乱跟风
什么零件适合上温锻？其实很好判断。
你要做的零件重量在0.1kg-10kg之间，尺寸精度要求比热锻高，变形量超过冷锻允许的极限，批量又比较大，比如汽车的变速器齿轮、转向节、半轴，手动工具的扳手、螺丝刀坯，还有骨科植入物的钛合金坯件，这些场景都非常适合。
成本怎么算？很多人一听到温锻要加控温设备，就说成本高，其实算全流程账，根本不是这么回事。温锻一般可以一次成形，省去冷锻需要的多次预锻退火工序，变形力小，设备吨位可以选小一号，模具成本也低，后续机加工余量又小，省下的钱远超过你前期在控温设备上多花的投入。
举个例子，我们之前做的1.2kg汽车半轴锻件，热锻的全流程单件成本是18块，温锻做下来是15.6块，单件省2.4元，一年二十万件就是四十八万，差不多一年就能收回改工艺的投入。划算不划算，一眼就能看出来。
当然，如果你的零件精度要求很低，本来就是粗锻件，那完全没必要凑这个热闹，老老实实做热锻就行。温锻的精度优势发挥不出来，就是浪费成本。对吧？
温锻不是什么新鲜的黑科技，其实是个被低估了几十年的老工艺。这些年随着中频感应加热技术的成熟，模具钢性能的提升，它的优势越来越明显。对于想要平衡锻件强度、精度和成本的工程师来说，真的是个非常棒的选项。多试一次，说不定能给你省出意想不到的利润空间。
