上周四的实训课，靠门口第三组的钢板又焊歪了。
学生蹲在地上摘面罩，挠头。说我按尺寸画了线啊，怎么一走枪就歪成这样？
实训台边的常见卡点
很多学机械设计的学生，从一开始就把焊接的位置放错了。
他们觉得，设计是画图纸、定尺寸、算强度，焊接是最后一步，把零件拼起来就行，是工艺师傅的活，和我设计有啥关系？
这个想法，是我这么多年教学里，见过最多的坑。

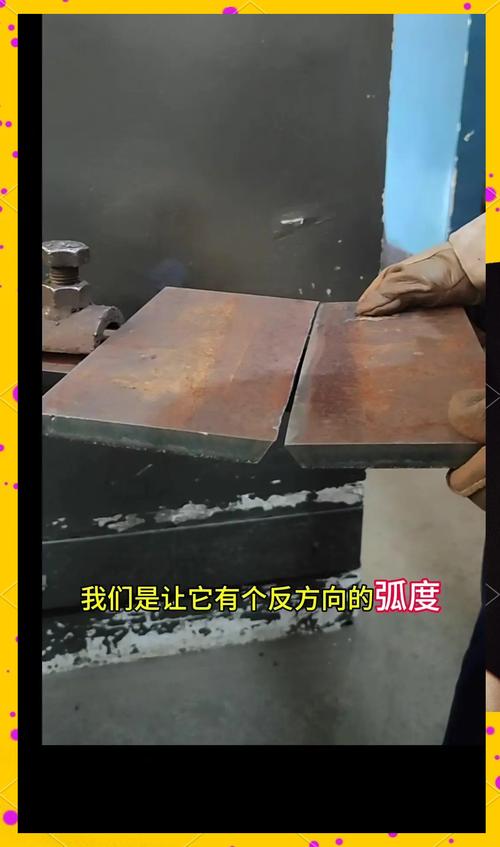

机械实训学生焊接错边变形钢板实拍
我见过太多装配图，焊缝就随便画个标准三角符号，焊高尺寸随手填，焊接顺序半个字不提，等真的下料拼焊，要么焊完整体变形翘了快三毫米，要么应力集中，放一夜就裂了缝，返工的时候材料浪费不说，工期拖得整个人都蔫。
说实话，我刚上岗那会也犯过同样的错。把焊接相关内容全扔给实训课，设计课只讲焊缝强度公式，从来没告诉学生，设计阶段留的窟窿，焊接手艺再好也补不上。
前年有个学生做便携切割机的机架，为了减重把10mm的侧板改成6mm，角焊缝焊高随便标了3mm，结果焊完第二天机架晃得握不住把手，侧面焊缝裂了半米长，整台样机直接报废。
设计阶段就得把焊接算进去
焊接从来不是粘零件的胶水。它本身就是结构的一部分。
你设计的时候留不留坡口？选手工焊还是二保焊？焊缝放正面还是背面？甚至先焊哪条后焊哪条，每一步都影响最终成品的精度和寿命。
机械设计装配图正确焊缝标注示例
就说薄板焊接，10个学生有8个设计的时候不预留热变形余量，焊完翘得像瓦片，打磨抛掉半毫米厚度还是不达标，最后只能整块切掉重新做。
不过话说回来，也不能全怪学生。翻遍大部分主流教材，焊接永远放在最后一章，薄得可怜的十几页，讲完分类讲符号，讲完符号讲强度校核，从头到尾没说过，实际做设计的时候，你到底要怎么把焊接嵌进去。
所有人都默认，这是工艺课的内容，设计不用管。可真到出了问题，谁来扛？
我改了一点教学内容
我改了一点教学内容
这学期我把焊接的内容提前了，直接挪到结构设计单元讲，不是等到最后才补。
第一节课我没讲公式，直接把往届学生焊废的七八块钢板搬到教室，挨个传着摸。这块是错边焊歪的，这块是应力开裂的，这块是变形翘曲的，摸完了我问，你现在做设计，要怎么避开这个坑？
现在我改作业，第一个看的不是整体布局，是焊缝部分。要求学生必须写明三个内容：焊接方法、焊缝参数、焊接顺序，少一个直接打回去重写，不给过。
有个做机械臂结构的学生，原来设计的是整条焊缝满焊，我让他回去改，改成间断焊，不仅省了近一半的焊接时间，还减少了三分之二的热变形，整个臂的重量直接轻了一公斤多。他改完回来说，原来焊接还能帮着优化设计，之前根本没想过。
还有个学生，一开始把所有焊缝都设计在安装面那一侧，就是为了图纸好看，结果试焊完平面度超差0.2mm，根本达不到安装要求，后来把焊缝挪到背面，问题直接解决。就是这么点小事，设计的时候想不到，就是卡你几个星期的大问题。
学生出去实习，回来跟我聊，说工厂里的师傅最烦那种只会画图纸的设计员，焊缝标得乱七八糟，要么根本没法焊，要么焊完成本翻好几倍。我们在学校不把这个意识给学生建立起来，出去了就得碰一鼻子灰，走好多弯路。
那天焊歪钢板的学生，后来重新下料，设计的时候特意留了1mm的变形余量，调整了焊接顺序，焊完尺寸刚好达标，摘面罩的时候笑的一脸灿烂。
其实教机械设计，哪有那么多高大上的东西。就是把这些藏在图纸角落的细节，一个个拎出来，让学生真的碰过，真的想过，真的改对过。就够了。
