上周带机械课程设计，改装配图改到眼花，翻了十几份作业，一半的人把螺母的支撑面画成了平的。
课堂上永远会卡的那个点
没人觉得这里有问题。学生说，标准件嘛，手册里长什么样我就画成什么样，再说，用的时候直接买，谁管它长什么样？
我翻出上周从旧减速器上拆下来的旧螺母，扔给大家传着看。拧过几百次的旧螺母，支撑面上磨出一圈均匀的弧痕——但凡用过正经螺栓连接的人都该知道，新螺母的凸支撑面根本不是平的。

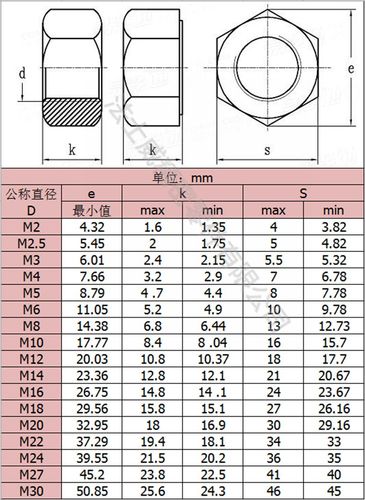

机械设计教材六角螺母参数表页面
很多教材讲螺母，就只给你列公称直径、对边宽度、厚度，标几个公差就完了。半个字不提为什么偏偏做成凸面。
工件的连接面能绝对平吗？不可能啊。哪怕磨到Ra1.6，放到显微镜下也是坑坑洼洼。如果螺母支撑面做平，拧上去的时候，其实只有外圈一点点地方接触，压力全集中在边缘，螺纹自然而然就歪了，用不了几次就滑牙。凸面是自适应的，拧紧的时候稍微变形，整个支撑面都能吃上力，螺纹受力均匀，自然耐用。
就这么点设计逻辑，翻三本书都找不到。学生能不卡吗？
选螺母时踩过的那些坑
去年带毕设，一个小伙子做负重爬楼机器人，关节处选了薄型六角螺母，为了挤空间，省了两毫米高度，结果跑了三次测试，散了两次架。
他挠头，螺栓直径选的对呀，强度等级也够，怎么会松？拆开一看，螺母滑牙了。问题出在哪？有效啮合圈数不够。
爬楼机器人负重关节失效螺母拆解图
很多新手做设计，只看公称直径对不对，强度够不够，从来不管螺母高度和啮合圈数的关系。一般来说，螺母高度大概是公称直径的0.8倍，才能保证足够的啮合圈数，受力均匀。你选薄型螺母，就是为了轻、为了省空间，那你就得对应换细牙螺纹，增加啮合接触面积，不然大载荷一来，可不就滑了吗。
说实话，我刚参加工作那会也踩过类似的坑。给矿山的一台振动筛改局部结构，听人说弹簧垫圈防松，给所有连接都加了，结果不到三个月，跑掉三个螺栓，差点出事故。后来全换成尼龙嵌片锁紧螺母，用到现在快六年了，没松过一次。
不过话说回来，现在很多人对防松的误区真的大。一提到防松就加弹簧垫圈，其实振动大的场合，弹簧垫圈那个斜切口本身就留了间隙，反而给松脱提供了空间，真不如几块钱一个的尼龙螺母靠谱。
教的时候要多摸实物少翻书
教的时候要多摸实物少翻书
我做了快十年机械设计教学，最大的感悟就是，现在的学生，看图纸看模型看的多，摸实物摸的太少。
四年读下来，不少学生拆过的整机器没超过三台，摸过的不同类型标准件加起来不到一百个，怎么可能懂这些藏在细节里的门道？我现在上课，只要讲连接零件，提前一周就去机修车间攒一盒子废零件，各种报废的螺母、滑牙的、失效的、不同类型的，抱到教室里让学生挨个拧，挨个摸。
上次有个学生拿了个全金属锁紧螺母拧了两下，突然说，原来这个螺纹口是压扁的啊！我看书上的剖视图，根本看不出来这种形变的手感。你看，这不比我讲半小时有用？
话不是这么说。AI能给你选参数，能给你插模型，出了问题它能帮你找吗？机器趴窝在工厂里，老板追着你要解决办法，你总不能等着AI给你分析为什么螺母松了吧。
螺母这么小一个零件，其实把机械设计的底层逻辑都装进去了。六角形为什么不是八角形？因为空间窄的地方，六角只要转60度就能卡扳手，八角要转45度，很多地方根本伸不开工具。为什么要做这么多标准？因为大家都用统一规格，坏了随便找就能换，不用专门做。哪一个细节，不是前人现场踩坑踩出来的经验？
做机械哪有那么多惊天动地的创新。大部分时候，就是把这些小零件的门道摸透，该选什么不选什么，心里有数，少出问题，就是合格的设计了。
昨天收拾工作室的工具柜，翻出来我攒了十几年的一罐子坏螺母，各种各样，下次上课刚好带过去。
