上周的课程设计答辩，三个做折叠收纳机构的组，全栽在同一个零件上。
就是拉伸弹簧。
学生拿着做了半个月的样机上来，一拉，咔哒一声，弹簧断在挂钩根部，整个收纳结构卡成一块，谁都拽不动，台下哄笑，台上脸涨红。这种场景我见得太多了。小到窗帘拉索，大到起重吊臂，只要用了拉伸弹簧，十台样机有八台会在它这里出问题。
学生最容易踩的坑：把选型公式当标准答案
大部分学生拿到需求，第一反应就是翻设计手册，套刚度计算公式，算完需要的拉力和伸长量，找个参数对上的标准件就完事。步骤没错，结果肯定错。
去年有个学生做便携提拉梯的设计，算出来需要的刚度是1.2N/mm，为了凑这个数，硬生生把有效圈数减到了3圈，自由长度刚好卡进预留的安装槽，数值分毫不差。样机做出来，第一次试验就断了。
断在哪里？不是簧身，是靠近挂钩的位置。
问题出在哪？他算完刚度，把最基础的要求忘了：拉伸弹簧拉到最大工作行程的时候，簧圈之间必须留间隙。很多学生为了省空间凑参数，把圈数压到极限，拉到工作位置就已经把所有圈都拉开了，再动一点就是塑性变形，不断才怪。

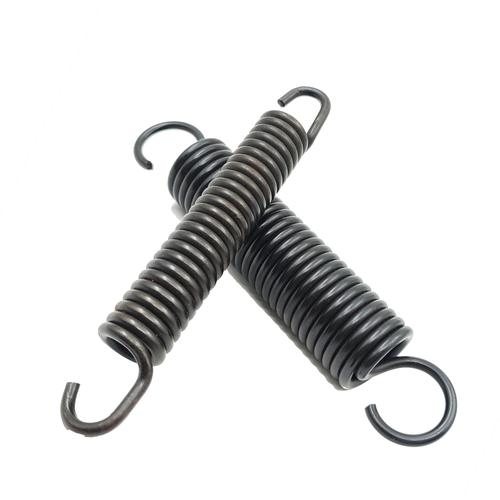

机械设计课程学生失效拉伸弹簧实物图
说实话，我刚入行做项目那会也踩过这个坑。为了满足机构的行程要求，选了个刚好卡尺寸的弹簧，结果样机跑了十次就松得没法用，当时懊恼得我把整个机构拆了扔角落，半天不想碰。
还有个更隐蔽的坑，90%的新手都会忽略：冷卷拉伸弹簧自带初拉力。就是你不拉到超过这个力，弹簧根本不会伸长。很多人选型的时候直接套自由长度的公式，把初拉力直接省略，算出来的伸长量差了一大截，机构到位了，力不对，要么拉不动，到位了松垮。
设计里看不见的取舍，比公式重要
我上课从来不会对着PPT讲拉伸弹簧的分类、国标编号那些没用的东西，讲完学生转头就忘。我只问一个问题：你觉得拉伸弹簧最容易坏的地方是哪？
百分之八十的学生都会答簧身。错。百分之九十的失效都在挂钩。
标准拉伸弹簧的挂钩，是直接把簧丝弯出来的，转角位置的应力集中，比簧身的切应力大两三倍都不止。你就算把簧身的强度算得刚好满足要求，用不了多久，挂钩就会从根部断。

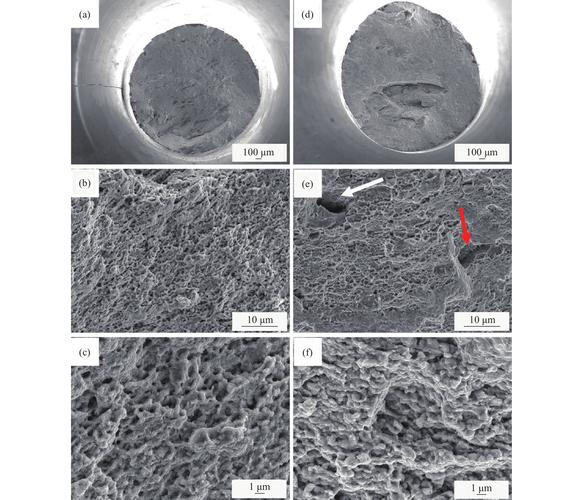

拉伸弹簧挂钩根部断裂失效金相图
那怎么解决？换勾型啊。普通圆勾应力大，换成内拉勾或者扁勾，应力集中能降一半。要是载荷再大，干脆两端做直杆固定端，把应力引到簧身外面，寿命直接翻好几倍。
不过话说回来，改勾型是有代价的。非标勾型不能用现成的标准件，要定制，成本翻几倍，交期也长。设计就是这么回事，你要低成本快交付，就得接受降载荷，选材质好一点的簧丝，或者给寿命打个折；你要长寿命高可靠性，就得接受成本涨，尺寸大一点。
学生做课程设计，习惯了按题目给的参数算，从来不用考虑生产、成本、交付这些事，一到实际做项目，拿到供应商的报价就懵，原来自己选的那个完美参数的零件，比整个机构剩下的部分加起来还贵。
我改设计攒的几个实用习惯
我改设计攒的几个实用习惯
教了快十年，改了上百个带拉伸弹簧的设计，攒了几个没写在教科书里的小习惯，每次都能帮学生省不少事。
第一个，不管空间多挤，拉伸弹簧拉到最大行程，一定要留至少半个圈的间隙，绝对不能拉满。拉满就是等着断，这个余量省不得。
第二个，需要调节预紧力的地方，一定要留几毫米的调节量，别把长度卡死。哪怕你算得再准，实际生产总有误差，留个调节位，装的时候拧两圈就能调好，比做出来不对再改强太多。我见过太多设计，为了省几毫米空间把长度卡死，最后装上去预紧不对，整个机构推翻重来，太亏。
第三个，验算强度的时候，别只算簧身，把挂钩的应力乘个2.5倍的系数再算。别嫌麻烦，等样机做出来断了再改，费的时间够你验算十次。
第四个，如果不需要初拉力，一定要提前跟弹簧厂家说，做去应力处理把初拉力消掉。之前有个学生做电动开合帘，就是忘了这个，拉簧自带的初拉力让电机一直带负载，烧了两个驱动板才找到问题，坑得不行。
上次那个折叠推车组的学生，最后改了方案：把有效圈数加了两圈，换了大一号的线径，把普通圆勾换成了内拉勾，刚好卡进原来的安装空间，材料成本只加了五毛钱。后来样机做了一千次循环试验，拉簧一点事都没有，学生自己都感慨，原来差的不是计算，就是这么几个没人提的小细节。
机械设计从来不是对着公式凑参数，一个指甲盖大的小零件，藏的都是踩过坑才懂的经验。拉簧就是这样，看起来简单，哪里都能用，真要做好，就得留心那些公式以外的东西。
