摘要：很多机械设计从业者对铆钉的认知还停留在“固定蒙皮的小零件”，实际承力结构用铆钉的场景远多于你的想象，本文结合十几年工程设计中碰到的实际案例，拆解铆钉选型、孔设计、材料配对里的常见坑点，都是踩过才懂的干货。
上次跟商用车主机厂对接项目，一个年轻工程师攥着受力报告挠头，说算出来螺栓连接强度够，为啥样车跑了三个月前纵梁蒙皮就裂了？拆开看，连接螺栓松了快一半，换成同规格的结构铆钉之后，满负荷跑了一年都没出问题。
很多人觉得，铆钉不就是打个孔砸进去的东西，哪有螺栓精准灵活？那可就错大了。动载工况下，铆钉的防松性能甩普通螺栓八条街，疲劳强度更是高出不止一个等级。
别拿普通铆钉当结构铆钉用：选型第一大坑
说实话，我见过工作五六年的工程师，都分不清普通抽芯铆钉和结构抽芯铆钉的区别。图便宜，随便拿普通抽芯铆钉往承力位置装，不出问题才怪。
按照GB/T 15557紧固件术语的分类，普通铆钉多用于非承力的固定连接，比如车身内饰板、电器外壳的固定，普通开口抽芯铆钉的钉芯铆完之后直接抽走，铆接腔是空的，抗剪抗拉强度只有同直径结构铆钉的三分之一不到。
之前做新能源电池包下护板的打样，新人图省成本，把设计要求的结构抽芯铆钉换成了普通款，一万套样件做出来，过三万公里振动试验的时候，掉了七个铆钉，刮坏了三个模组，直接亏了二十多万打样费。
真的肉疼。
结构铆钉不管是实心还是抽芯，铆接之后都会完全填满整个孔壁，抽芯结构铆钉的钉芯会断在锁腔内，形成完整的承力芯，抗剪强度符合GB/T 32063的要求，10mm直径的结构抽芯铆钉，静态抗剪就能到15kN以上，完全可以满足大部分车身承力连接的要求。
说白了，选型先分受力级，非承力用普通，承力必须上结构，这一条记死了，能避开80%的低级错误。
孔公差没选对，再好的铆钉也白搭

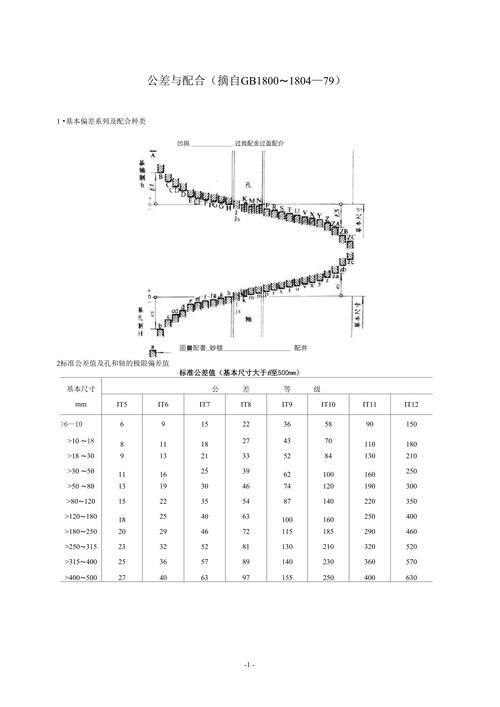

很多人设计铆钉孔，直接照搬螺栓的H7公差就完事了。对吧？我跟你说，这就是第二个大坑。
铆钉连接分干涉配合和间隙配合，公差要求完全不一样。承力结构用的干涉配合，过盈量必须控制在0.1mm~0.2mm之间，这个范围是民航、高铁结构设计通用的经验值，厚度8mm以下的铝合金连接通用。
差0.05mm，结果天差地别。
你把过盈做成间隙，动载工况下铆钉会在孔里晃，用不了几千小时就会疲劳断裂，连带把板材的孔壁磨坏。你把过盈做太大，装配的时候根本压不进去，硬砸进去，铝板孔边会提前产生微裂纹，应力集中大得超出你的计算，反而降了一半的疲劳寿命。
如果是非承力的蒙皮连接，用间隙配合就够，过盈量控制在0~+0.1mm就可以。要是用沉头铆钉，别忘了窝的角度，90度和120度不能混，错了要么铆钉头凸出来磨其他零件，要么陷进去留下凹坑，汽车覆盖件磨半天都磨不平，航空件直接打回重改，耽误多少工期。
不过话说回来，我见过干了十年的老设计师都在这里栽过，赶项目的时候顺手套了螺栓公差，结果试装全错，改模具改了半个月，说多都是泪。
不同材质配对，你必须防住隐形的腐蚀陷阱
这个坑最隐蔽，不到出问题根本发现不了。就是电偶腐蚀。
很多设计图上只标了铆钉的直径和强度，没标材质和表面处理，加工的时候随便拿镀锌钢铆钉就往铝合金板上铆，尤其是户外工况，不出两年，铆接位置整个烂穿。我之前碰到过沿海光伏项目的跟踪器支架，就是这个问题，不到半年就有十分之一的铆接点腐蚀断裂，售后跑断腿，换了三批才解决。
行业规范里明确要求，铆接优先选同材质配对，铝铆钉铆铝板，钛合金铆钉铆钛结构，从根源上避免电偶腐蚀。如果必须用异种材料，一定要做隔离：要么给铆钉做钝化处理，要么在接触面涂一层环氧绝缘漆，封闭型铆钉隔绝水汽，比开口型的防腐蚀性能好太多。
刚才说的那个光伏项目，后来把镀锌钢铆钉换成5052铝镁合金铆钉，成本每个只涨了不到一毛钱，摊到整机上根本没感觉，盐雾试验一千小时都没出腐蚀，问题直接解决。
很多人觉得不就是个小铆钉吗，能固定住就行，省一点是一点。等到出了问题，改一次设计的成本，够买十年的合格铆钉了，这笔账怎么算都亏。
铆钉这东西，小得不起眼，却是整个结构的节点骨架。差一丝一毫，结果都天差地别。做设计的，越是小零件，越要上心，毕竟，能撑住大结构的，从来都是这些不起眼的小节点。对吧？
