对很多刚上手做机械设计的工程师来说，转轴设计好像就是套强度公式，选材料画个图就完事。但实际落地起来，十个项目有八个会在转轴上出问题。分享十几年做转轴设计攒下的踩坑经验，都是公式书上没写透的落地细节，适合有基础但缺实战经验的工程师参考。
别光盯着静强度，失效大多来自应力集中
刚入行那会做设计，拿到任务第一反应就是找材料力学的公式，算扭转强度算弯扭组合，得出安全系数大于1.5就万事大吉。直到第一次出问题：给一条食品输送线做改型，从动转轴算出来安全系数1.8，觉着稳了，结果客户现场用了三个多月，轴从键槽位置断成了两截。那时候头都大了，拉着断轴去做失效分析，裂纹源明明白白就在键槽的尖角位置。说白了就是图加工方便，键槽没开圆角，应力集中系数比设计要求翻了三倍，交变载荷跑下来，疲劳裂纹自然找着最脆的地方往下裂。

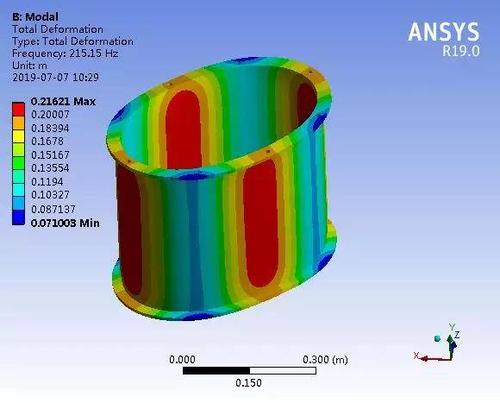

很多人说我按国标画的键槽啊，怎么会错？国标给的是尺寸范围，没逼着你把尖角留着啊。说实话，只要多花五分钟给键槽开个R0.5的圆角，转轴的疲劳寿命就能翻一倍。还有轴肩位置，很多人为了给轮毂定位牢固，把圆角做的特别小，甚至直接开直角，就为了让轮毂贴的紧。你是贴紧了，应力也集中了。轴肩圆角半径一定要比轮毂孔的倒角大，这个是底线。现在很多设计软件自带应力分析模块，抽十分钟算一下，哪里应力高一眼就能看见，犯得着赌运气吗？
差一毫米都不行。
真疼。
不过话说回来，不是说静强度不用算，是你算完强度，一定要留足够的余量给应力集中和疲劳，尤其是经常启停、载荷波动大的转轴，别把安全系数卡到1.2就完事，至少留到1.5，受交变载荷的直接干到2以上，不亏。
高速转轴别漏算临界转速，共振坑死人

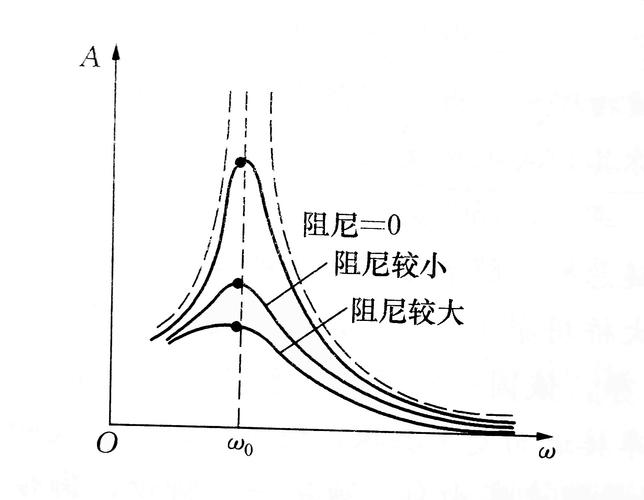

做低速转轴的时候，上面说的问题是大多数，碰到转速超过1000转的转轴，十有八九会栽在共振上。前年有个客户找我帮忙，做小型离心风机，出厂试机的时候转速一升到1150转，整个机壳抖得能跳起来，轴承烫的摸不住，换了进口轴承，加固了底座，甚至换了电机，问题还是存在。最后拿笔一算一阶临界转速，哦，他的工作转速是1200转，算出来一阶临界是1280转，刚好卡在0.8倍临界转速的位置，不抖才怪。
按照GB/T 16908机械振动的要求，刚性轴的工作转速必须小于0.7倍一阶临界转速，挠性轴的工作转速要大于1.3倍一阶临界转速，这个区间是红线，碰都不能碰。当时给的方案就是把轴的直径加粗两毫米，一阶临界直接提到1600转以上，试机一次就过了，就这么简单。很多人说我不会算临界转速怎么办？现在网上随便找个开源的计算工具，输入轴径、材料密度、支撑位置，分分钟出结果，别偷懒。
还有动平衡，很多工厂做动平衡只做轴本身，装完叶轮、带轮就不管了，装配带来的偏心误差，哪怕只有0.1毫米，高速转起来离心力就能翻几十倍，照样抖得你怀疑人生。一定要带上所有旋转零件一起做动平衡，精度等级按G6.3选就能满足大部分工业场景，要求高的选G2.5，花不了多少成本，能省一大堆售后麻烦。
工艺装配的细节，才是寿命的关键

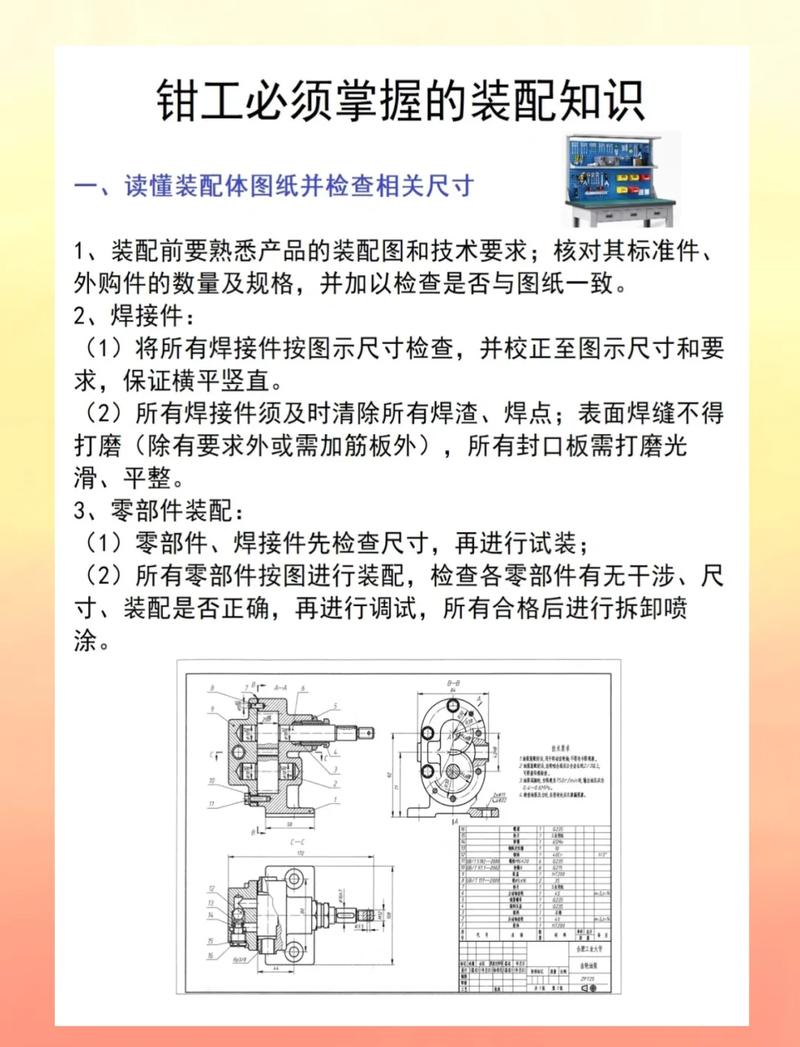

很多人做转轴设计，把大部分精力放在计算和画图上，根本不管加工和装配能不能做的出来，做出来能不能拆。我见过最离谱的设计，轴肩做的比轴承内圈还高，轴承坏了根本拆不下来，最后只能把轴锯断才换得下来，折腾死现场维修的师傅。轴肩定位高度一定要小于轴承内圈的高度，这个常识，现在还有人忘。
还有配合公差，很多人觉着过盈越大越牢固，轴和轴承内圈配合直接选s6，装的时候要么把轴承内圈压裂，要么用热装装上去，冷却之后轴的收缩量太大，用不了半年就跑内圈，维修的时候拆都拆不动。普通转速普通载荷的深沟球轴承，选k6就够了，只有重载荷冲击载荷才需要选m6甚至更大的过盈，别瞎选。
选材也是一样，一上来就要用40Cr调质，好像不用好材料就显不出水平。其实低速轻载的转轴，45钢正火就能满足要求，成本比40Cr低一半还多，加工性能还好，何必浪费？如果对疲劳寿命要求高，花不了几个钱做个表面滚压强化处理，比你换更好的钢材提升还大，这个工艺真的被低估太多了。
转轴设计说难不难，说简单也不简单，公式谁都能套，真正见水平的都是公式之外的细节。踩过几次坑，你就会明白，好的设计，从来不是纸上最完美的参数，是能在加工、装配、使用全流程都踏踏实实不出错的方案。
