摘要：针对有一定机械基础的中级工程师，分享谐波齿轮设计选型中的实际经验、常见踩坑点，结合工程案例梳理设计要点，聊聊国产谐波的当前现状，帮你少走弯路。
做精密传动选型，很多人第一反应就是行星减速器。碰到大减速比、小体积要求，才会想起谐波齿轮。
很多人对谐波齿轮的印象停留在“贵”“容易坏”，其实是没摸透它的脾气。我最早碰谐波是十年前做四轴SCARA机器人，为了省空间选了它，结果踩了大坑，那滋味现在还记得。
谐波齿轮是精密传动里的天生异类

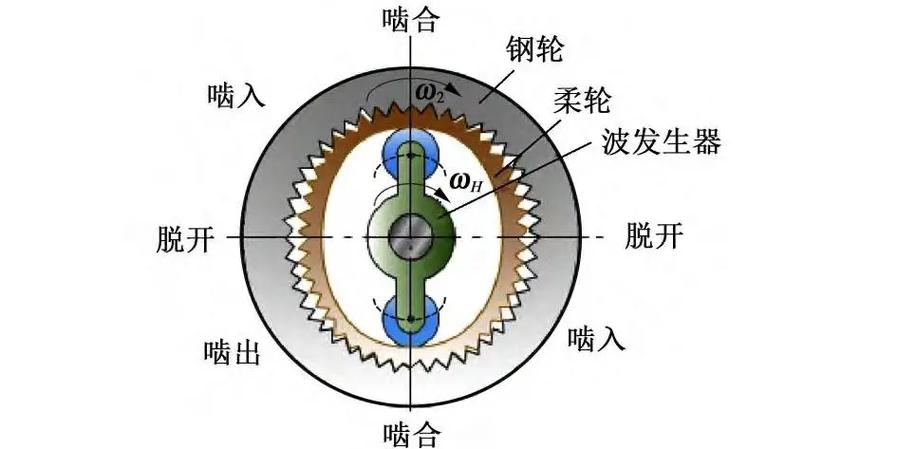

和普通渐开线齿轮传动完全不一样，谐波齿轮靠柔轮弹性变形实现啮合传动，核心就三个零件：刚轮、柔轮、波发生器。
它的优点太突出了。一级传动就能做到50~320的大减速比，三十多齿同时参与啮合，回程间隙可以做到十几角秒，体积比同减速比的行星减速器小1/3，重量轻一半。对空间抠到极致的机器人、航天设备来说，这简直是降维打击。
天生的缺点也藏在结构里。柔轮每时每刻都在周期性弹性变形，疲劳断裂是悬在所有谐波齿轮头上的一把剑。说实话，最早我踩坑就是选了小厂做的，柔轮材料不对，跑了三千多小时就裂了，懊恼得我连续三天加班到十点改方案。
差一点点就给整个项目延期了！
还有，它的承载能力不如同体积的行星减速器，大扭矩场景确实不如行星能打。选的时候，就得权衡。
九成工程师选型都会踩的几个坑
第一个坑，额定扭矩刚好卡需求，不留余量。很多人选型直接拿负载扭矩去对标额定扭矩，忘了谐波齿轮的额定扭矩是按照一万小时额定寿命给出的，国标GB/T 35090-2018《谐波齿轮减速器》里写得明明白白。
之前有个同事做协作机器人关节，为了降成本，刚好选了卡峰值扭矩的型号，结果客户现场跑了不到半年，柔轮断齿，来回折腾赔了几十万，省下的那点成本连零头都不够。一般来说，选型的时候额定扭矩要比实际工作最大扭矩留至少30%的余量，跑连续工况的话，留50%都不过分。
第二个坑，盲目追求零回程间隙。很多人觉得我要精密传动，就得要零间隙，不然精度不够。真的是交智商税。零间隙的谐波价格比P1级贵一倍还多，大部分应用，比如移动机器人关节、普通AGV转台，P1级（回程间隙≤1′）完全够用，哪怕是数控机床转台，P0级（≤30″）也能满足要求，根本用不着追零间隙。
第三个坑，安装不按规范来。波发生器和柔轮的配合是过盈配合，很多图省事，拿锤子敲进去，要么就是压装偏斜，柔轮内壁直接被波发生器磨出沟，用不了几个月精度就掉没了。正确的做法是热压，把波发生器加热到100~120℃热套，过盈量控制在H7/p6，这个公差配合放多少年都不会错。还有刚轮的固定螺栓，一定要按对角线顺序拧，力矩要一致，不然刚轮偏斜，啮合间隙不均匀，噪音大，寿命直接掉一半。谁踩谁知道。
现在国产谐波到底能不能用
放在十年前，我肯定劝你老老实实买进口的。那时候国产柔轮材料不行，热处理工艺不稳定，寿命也就进口的三分之一，价格便宜一半也不敢用在正式项目上。
不过话说回来，现在真不一样了。我最近两年做的三个工业项目，全换了国产头部厂商的谐波，其中一个AGV的旋转升降工位，要求连续一万小时寿命，现在已经跑了两年零三个月，上个月拆机检查，齿面磨损才不到0.02mm，完全符合国标要求。
差距不是没有。主要是批量生产的一致性，进口大厂的合格率能做到98%以上，国产头部现在大概在90%左右，小批量项目用，根本碰不到不良品，完全没问题。价格只有进口的三分之一到一半，香得很。
当然，要求极高的航天、医疗手术机器人项目，目前还是用进口多，不是国产做不出来，是甲方不敢冒这个风险，懂的都懂。但普通工业设备、消费级机器人，国产谐波完全能打。
谐波齿轮不是什么完美的传动方案，但选对场景、避开坑，它能给你解决很多行星减速器解决不了的问题。不用迷信进口，也不能瞎图便宜，摸透它的脾气，就能用得顺手。
