摘要：针对中级工程师在轴设计中常犯的跳过校核、忽略细节、经验选型的问题，本文结合十余年工程落地的踩坑经验，梳理了轴设计中从转速校核到过渡细节再到键槽选型的核心要点，所有参数均符合现行国家机械设计标准，可直接用于设计参考。
前年冬天试验台炸的那根减速器输出轴，我到现在还记得金属裂开那声闷响。小一百万的样机，直接废了一半。赔了一百二十万。真的疼。原因说出来可笑，设计的时候图省事，临界转速算都没算，刚好卡在共振点，转了不到半小时，直接从键槽位置裂成两截。
算强度之前，先搞定转速禁区
很多新手刚画轴，上来就按弯扭组合算强度，余量留个20%就拍板交图。说实话，大部分断轴真不是强度不够，是共振晃出来的疲劳裂纹。

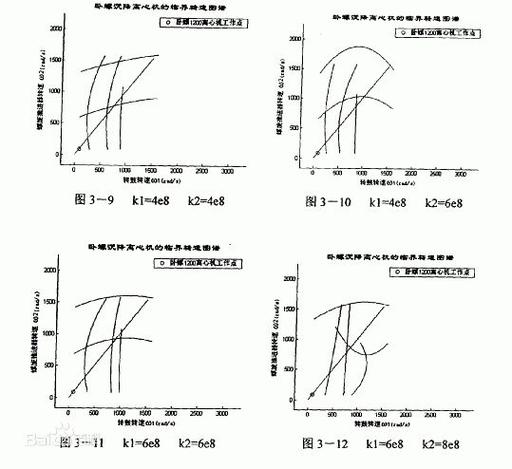

按照通用机械设计规范，轴分刚性轴和柔性轴，核心要求全卡在一阶临界转速上。如果你的轴工作转速n大于0.7倍一阶临界转速nc1，必须按规则校核：刚性轴要求nc1 ≥ 1.5n，把工作转速远远甩在临界转速下面；柔性轴要求n ≥ 1.5nc1，让工作转速远远飞过临界区，别挨着共振点。
我刚入行那会做输送机驱动轴，就是跳过这一步，最后试机的时候，振动加速度超了设计要求三倍，四十分钟就出了裂纹。拆下来测应力，最大应力刚好出现在键槽应力集中区，比计算值大了一倍还多，全是共振叠加出来的。
有人说，我做的是低速轴，转速不到一百转，用得着算吗？说实话，要是扭矩大，轴又长，该算还得算。我见过一根12米长的输送辊轴，转速才80转，算下来一阶临界转速刚好82转，转起来晃得整个机架都抖，最后不得不加粗轴径，重新做了一根，耽误了半个月交货。
圆角和退刀槽，比你想的更要命
轴设计里，最容易被忽略的就是这些小细节。尺寸都对，一个圆角错了，整根轴废掉，这种事我见得太多了。去年外协做的一批蜗杆轴，全尺寸合格，就是阶梯处的圆角，图纸标了R3，车工偷偷改成R0.5，说R小好加工还不碰轴承内圈，结果装机试验，10根断了6根，全断在圆角过渡处。
你翻材料力学的应力集中系数表就能看到，D/d=1.2的阶梯轴，r/d=0.02的时候，有效应力集中系数接近2.5；r/d升到0.1，直接掉到1.4，应力差了快一倍。这就是为什么小圆角容易断。
不过话说回来，圆角也不是越大越好。你做轴肩定位轴承，轴肩圆角必须比轴承内圈的倒角小啊，GB/T 272里每个规格轴承的内圈圆角都标得清清楚楚，别瞎标。我见过有人标轴肩圆角R2，选的6308轴承内圈圆角才R1，结果轴承根本装不到位，游隙偏了0.2mm，三个月就烧了，还怪轴承质量不好。
退刀槽也是重灾区。车螺纹的退刀槽，宽度得对应车刀宽度，M16的螺纹，退刀槽给4mm刚好，你标个2mm，刀具进不去，最后螺纹长度不够，螺母拧不到底，返工都没法返。磨削退刀槽更是必须留，没有退刀槽，磨外圆的时候两端磨不圆，精度直接掉一个等级，你说闹心不闹心。
没人提这些。出事才追悔。全都是加工图纸上一笔带过的小事，最后变成大窟窿。

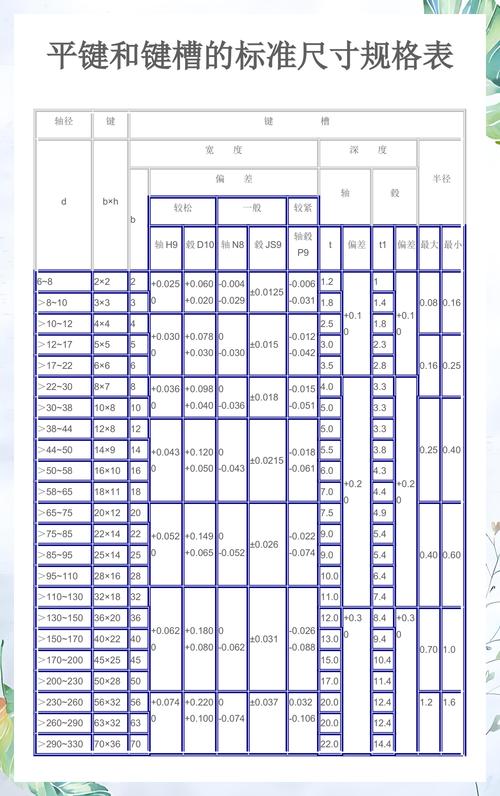

键槽选型，别总选普通平键吃到死
我见过太多设计图，不管什么场景，全是A型普通平键，仿佛轴上只有这一种连接方式。说实话，很多场景下普通平键真不是最优解，踩坑的全是懒出来的。
比如要传递大扭矩，轴和轮毂对中要求还高，一个平键不够，你开两个180度布置的平键，看着增加了受力面积，其实反而让应力集中更严重，对中精度还差。这种情况直接上渐开线花键不行吗？对中好，应力分布均匀，承载能力比两个平键还高，标准件批量采购也不贵，哪里不好了？
再比如锥形轴端连接，电机输出轴带联轴器，你硬要开平键，装配的时候对中难死，贴合还不严，换个半圆键试试？一次装夹到位，贴合严，装配效率翻一倍，很多人就是觉得半圆键不常用，宁肯错了也不改。
还有个小细节，同一根轴上的多个键槽，尽量开在同一条母线上啊！这样加工的时候一次装夹就能铣完，不用掉头找正，省一半加工费，还不会错位置。我见过把两个键槽分180度布置的，加工多花一倍时间不说，动平衡直接不合格，还要额外花钱做动平衡，成本一下上去小一千，图啥呢？
动连接就更不用说了，滑移齿轮、换挡套筒，你用平键，根本滑不动，用三个月键侧就磨得坑坑洼洼，直接废了，老老实实上矩形花键或者渐开线花键，不是多难的事。
轴设计哪有什么高深的玄学，全是前人踩坑踩出来的细节。你把转速校核做了，把过渡圆角退刀槽标对了，键槽选对场景，大部分问题都能避开。毕竟我们做设计，不是画个能看的图就行，是要让它能转个十年八年不出事。
