摘要：很多有基础的机械工程师都觉得蜗轮设计是套公式就能出图的活，真到落地试装跑试验，才发现到处都是问题。要么自锁达不到要求，要么用不了半年齿面磨穿，要么发热太厉害撑不住夏天的工况。这里整理的都是我十来年跑项目踩过坑攒出来的经验，给同行们做个参考。
别上来就算公式：先定工况再选型
刚入行的时候，我也习惯拿到传动比就查模数表算中心距，出了图就给加工，结果第一次做停电自锁工况的提升机，就栽了跟头。

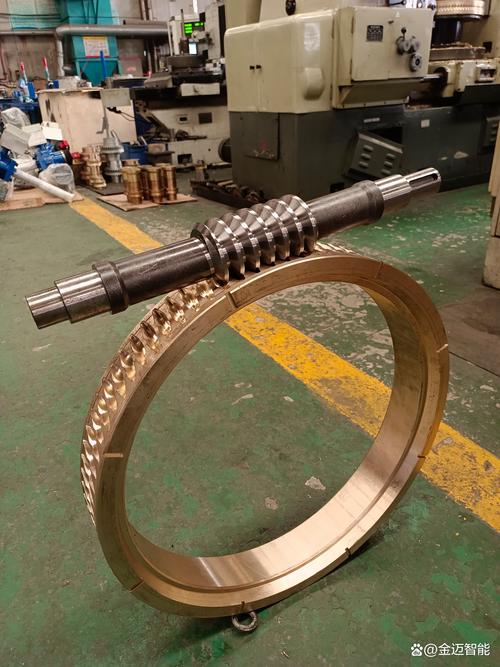

甲方要求停电后吊笼不能自己滑下来，必须自锁。我那时候查书说蜗杆导程角小于摩擦角就能自锁，算出来导程角刚好够，就出图了。试机的时候，满载荷一停电，吊笼还是慢慢往下滑。
为啥？动摩擦角比静摩擦角小啊！书里只说了导程角小于静摩擦角就能自锁，没说动载荷下动摩擦角会变小，实际自锁要求导程角比最小工作摩擦角还要小个1-1.5度，对吧？
后来翻了GB/T 10085-2018才搞清楚，选型第一步从来不是算参数，是定你要什么特性。
要大减速比小体积？选z1=2-4头的蜗杆，效率高。要自锁？z1必须取1，而且导程角一定要控制在3度以内，别卡着极限值走，留余量。
蜗轮齿数也有讲究。z2小于28容易根切，z2超过80，齿的弯曲强度会掉得厉害，中心距不变的情况下，齿数越多模数越小，齿就越薄。我之前见过为了凑刚好的传动比，把z2做到90，结果试机的时候断了三个齿，直接废掉整件蜗轮，损失小一万。
核心参数的权衡：公式没写进标准的细节

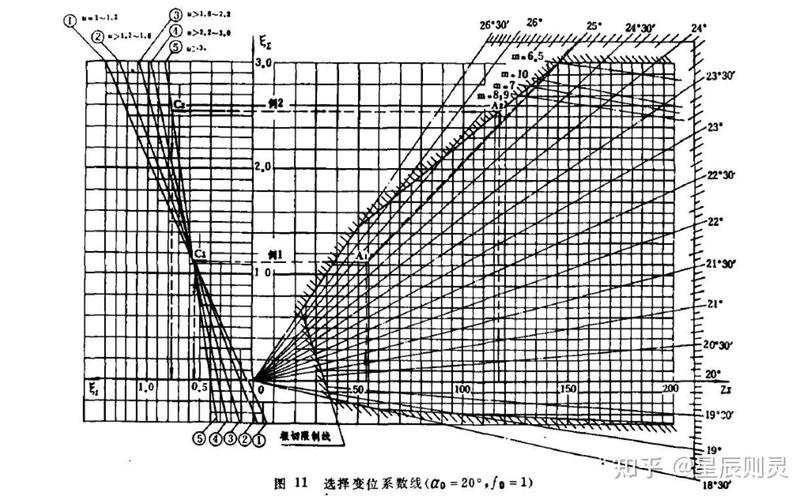

模数选对了，中心距怎么凑？很多人知道变位系数是用来凑中心距的，不知道变位还能改齿面接触强度，甚至改善自锁性能。
标准中心距公式很简单：a = m (z1 + z2) / 2，可实际加工中，大部分加工厂没有刚好对应模数的滚刀，或者你设计的箱体已经定了孔位，只能改变位凑中心距，对吧？
正变位蜗轮，齿根变厚，弯曲强度和接触强度都能提，只要变位系数不超过0.5，不会出现齿顶变尖的问题。反过来，负变位只能降强度，非必要别用。
滑动速度是另一个容易算错的参数。滑动速度公式大家都背得出来：v_s = \frac{d_1 n_1}{19100} \sqrt{1 + (z_1/z_2)^2}，可很多人算完就完了，不会根据滑动速度选润滑油。v_s小于3m/s用320号中负荷齿轮油，3-8m/s用460号，超过8m/s一定要用合成蜗轮蜗杆油，加极压抗磨添加剂。我之前碰过一个项目，图便宜用了普通齿轮油，跑了不到半年，齿面磨掉了快1mm，整个蜗轮报废，省了几百块油钱，亏了几万块模具和停机损失。
哦对了，还有热平衡计算，10KW以上的传动一定要算。蜗轮蜗杆传动效率低，大部分功率都变成热了，箱体散不出去，油温升到八十度以上，润滑油粘度掉的厉害，齿面直接胶合。我之前在南方的印染厂做过一个18KW的收卷机减速箱，没加冷却，夏天车间温度四十度，跑三个小时油温破一百，齿面直接粘在一起，把电机都烧了。后来在箱体里加了一圈冷却盘管，问题才解决。
加工装配的隐形坑，十有八九栽在这里
设计对了，参数对了，就能出合格的产品？不一定。
加工装配的坑，比设计还多。真的。
第一个坑：蜗杆和蜗轮分开加工，不用配对滚刀。蜗轮的齿形是跟着蜗杆的导程走的，很多小加工厂为了省成本，拿现成的标准滚刀加工蜗轮，不用和设计的蜗杆同导程的滚刀，结果啮合的时候侧隙要么卡死要么旷量太大，接触斑点根本不对。
合格的啮合应该是什么样？空载的时候接触斑点在齿面中部偏出口侧，面积不小于齿面的50%，满载之后会往受力侧移，这样才对。很多装配工为了消噪音，盲目磨齿，把接触区磨到边缘，用不了三个月就出问题。
第二个坑：材料乱选。蜗轮轮缘用青铜，很多人觉得越贵越好，锡青铜比铝青铜贵就一定要用锡青铜？不对。锡青铜耐磨好跑合性好，但是强度低，适合v_s大于6m/s的中高速工况。铝青铜强度高，便宜，但是跑合性差，适合低速重载，v_s小于4m/s的工况。轮芯呢？小功率用HT200就行，重载超过50KN的话，一定要用铸钢，不然轮芯会裂，别为了省点材料钱用铸铁，得不偿失。
说实话，干了这么多年机械，蜗轮设计真的不难，难的是对细节的把控。每个参数背后都是实际工况的妥协，你偷一点懒，少留一点余量，最后都会在现场找回来。
