上个月整理旧实验记录，翻出去年给某客户做导电涂层的试错笔记，纸边沾了一层银粉，黑一块黄一块的。那单差点赔了钱，印象太深。
为什么总是踩平衡的坑
客户要做铝合金散热壳体的导电涂层，要求很明确：表面电阻低于10^-3Ω·sq，盐雾500小时不生锈，百格测试附着力不掉。
一开始接活觉得，不就是导电漆嘛，市面上配方一大堆，调调就行。真做起来才发现不对。
导电粉加少了，电阻死活下不去，客户上机测试，静电导不走，直接报警。加多加了，电阻够了，百格一拉，一半漆都掉下来。盐雾测到200小时，边缘就开始起泡起锈。

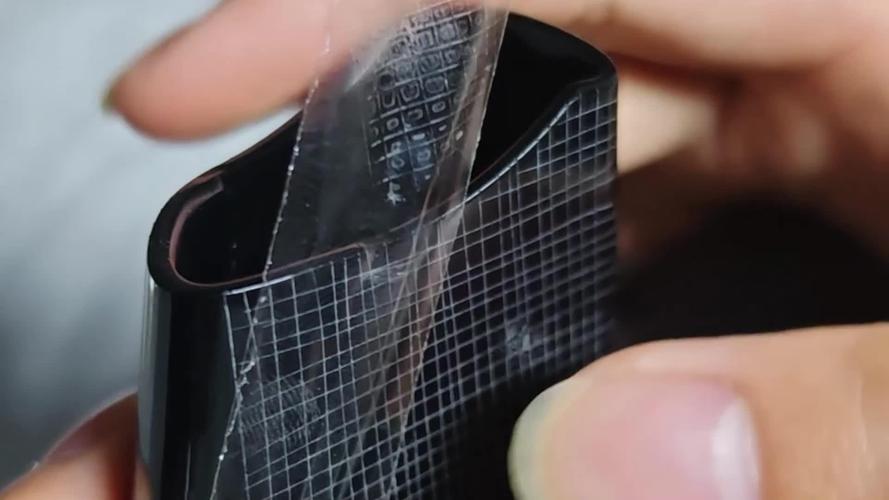

导电涂层百格测试掉粉失效实拍
本质上的矛盾太直白了：导电靠的是填料之间互相搭界，形成连续的导电路径。树脂是用来粘住填料、粘住底材的，绝缘。你填料加得越多，树脂占比就越少，粘不住太正常了。所有做导电涂层的，第一个要跨的就是这个坎。
走不通的几条岔路
一开始也想过现成的解法，第一个试的是填料表面改性。用硅烷偶联剂处理银粉，想着增加银粉和树脂的结合力，这样就能少用树脂？不对。
加了偶联剂，银粉表面裹了一层绝缘膜，要形成导电通路就得再加更多银粉，绕回去了。我们试过估算加1%的偶联剂，附着力涨了一级，导电率掉了近三成，亏。
然后试分层涂：底涂纯树脂加少量偶联剂，负责粘底，面涂多加导电填料，负责导电。一开始做小样，数据完美，电阻附着力都够。送客户过盐雾，也过了。
谁知道做低温冲击测试，零下40度冻完拿出来一摔，沿着两层的界面直接裂开。

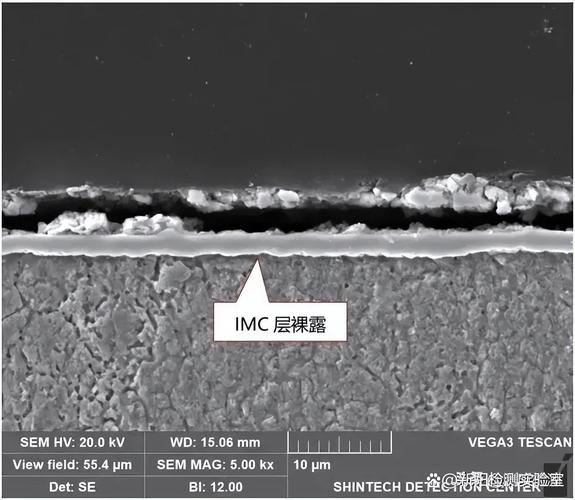

双层导电涂层低温冲击分层截面显微图
线膨胀系数不一样，温度一变，两层缩涨不同步，应力全堆在界面，不出问题才怪。
后来又试了用碳纳米管混银粉，靠纳米管填缝隙，同样导电率下减少填料用量。想法挺好，纳米管太贵，客户接受不了单价，直接pass。
凑出来的可行边界
凑出来的可行边界
最后是瞎凑出来的方法，现在看来其实就是把矛盾拆细了。我们把银填料分成两种粒径，大尺寸的片状银粉搭主骨架，占总填料的七成，小尺寸的球形银粉填缝隙，占三成。这样一来，填料的堆积密度上去了，同样导电率要求下，总填料用量降了大概七个百分点（估算），剩下的空间给树脂，附着力直接就够了。
固化的时候，控制升温速度，10度每分钟升到150度，保温20分钟，不让银粉太快氧化，也不让树脂内应力留太多。最后出来的结果，电阻达标，百格测试全过，盐雾500小时也没出问题。
说实话，到现在也没有什么完美配方，这个方案只适配喷砂处理的6061铝合金，换抛光的304不锈钢，附着力还是掉，得再加0.8%左右的钛酸酯偶联剂，加完又得调整银粉比例，不然电阻又超。
做了十几年材料工艺，最懂的一个道理就是，没有通用的好配方，只有适配特定条件的可行解。你给的基材不一样，环境不一样，电阻要求不一样，所有的数都得重调。之前车间烘炉温飘了10度，整槽的料都废了，银粉氧化，电阻直接翻了一倍，那批货拉去报废的时候，我心疼了快一周。
现在很多人吹新材料，说什么新一代导电涂层怎么怎么好，我从来不迷信。实验室小样做得漂亮，一上批量产线，涂层厚度差十个微米，电阻就能差一个数量级，喷涂的风速变一点，表面的填料分布就不一样。哪有什么一劳永逸的方案。
不过话说回来，这个活做完我也挺有收获，原来导电涂层的核心，从来不是找什么神材料，是在客户给的限制里，把那点平衡抠出来。能落地，能量产，不出错，就够了。
