2026-10-07 05:36:59 分类：材料工艺
去年给南方某沿海光伏厂商做失效分析，300MW的组件支架，投运才18个月，串漏电流集体超标。拆回来剖片一看，绝缘涂层沿着基材焊缝全裂了，盐雾顺着缝隙灌进去，直接把绝缘层变成了半导电层。
很多人第一反应是涂层厚度不够，对不对？错得离谱。这批涂层要求厚度250微米，实际测下来平均270微米，比要求还厚。越厚越绝缘？这是行业最大的谎言。
厚涂层为什么死得更快？
我们实验室做过上百次盐雾循环老化测试，数据摆在这里：100微米的普通环氧绝缘涂层，120次循环才出现肉眼可见裂纹。换成200微米的同款环氧，37次就裂了。差了快三倍。
说白了，涂层要粘在基材上，不管是钢材还是塑料，两者的热膨胀系数永远不一样。温度变一变，就会产生内应力。薄涂层内应力能慢慢释放，厚涂层应力全积在涂层内部，找不到出口，只要环境稍微变一变，温差拉个几十度，直接从内部炸开。

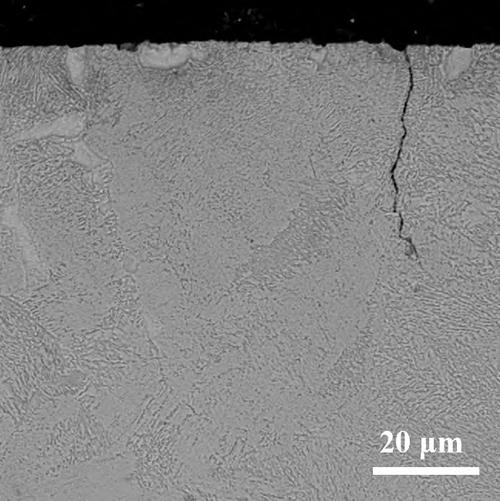

绝缘涂层盐雾老化裂纹微观电镜图
说实话，我见过太多甲方，招标的时候硬卡厚度下限，低于200微米直接废标，纯粹是被材料商忽悠瘸了。之前跟一个做涂层的老销售吃饭，他原话就是，客户要厚就做厚，反正出了问题赖基材应力大，不赖我涂层质量不行。
离谱吗？太离谱了。可人家就是吃定了外行只看厚度这个参数。
印在 datasheet 上的绝缘参数，全是废纸
现在所有产品手册上，都标着体积电阻率，动不动就是10的16次方Ω·cm，看着数字大得吓人，就觉得绝缘肯定好。实际用起来，这个数据半毛钱用都没有。
你测这个数据的时候，是什么环境？25度室温，干燥态，标准大气压。谁的设备是常年待在这种温室里？海边电站湿度常年90%以上，高铁轨道冬天零下十几度夏天暴晒到六十度，石油井下一百多度还带压力，哪来的完美环境？
实测发现，普通环氧涂层吸潮之后，体积电阻率直接掉10个数量级。你那1e16的漂亮数据，吸潮之后变成1e6，跟没涂有啥区别？前年给高铁做轨道接地绝缘，供应商拿出来的报告全是满分，现场做10kV耐压测试，一升压直接击穿。拆开来一看，水顺着涂层和钢材的界面渗进去半厘米，界面电阻率直接掉到合格线以下。
现场绝缘涂层耐压击穿测试实拍
不过话说回来，也不能全怪材料商，行业标准就是这么测的，大家都这么标，你不标漂亮数据，客户还不买你的。说白了，就是骗外行的幌子。
绕不开的产业化死结，没人敢说破
绕不开的产业化死结，没人敢说破
现在不管是有机还是无机绝缘涂层，都有根本绕不开的硬伤，藏着掖着不说而已。
有机涂层，环氧、聚氨酯这些，柔韧性好，能跟着基材变形，施工也简单，成本低。但耐温超过150度就老化发脆，三五年就粉化掉渣，海边盐雾环境，更快。无机陶瓷涂层呢？耐温能到上千度，硬度高耐磨，但是脆得很，基材受一点冲击，弯一点弧度，直接整块碎掉，界面缝隙还多，水照样渗。
想兼顾两者？用纳米复合改性，或者聚酰亚胺改性？行啊，成本翻个七八倍，一平方米涂料成本就要一百多块，是普通环氧的八倍，哪个电站敢几十万平米全用这种？真用了，投资回收期直接拉长十年，谁扛得住？
还有更坑的，就是现场修补。涂层用了几年坏了一块，你现场补上去，新涂层和旧涂层的结合处永远有缝隙，水顺着缝隙往里渗，不到半年，整块好涂层也跟着废了。那些论文里吹的什么自修复绝缘涂层，我就问一句，有几个能大规模量产？成本降到二十块一平米以内吗？修复之后能扛五年盐雾吗？全是实验室里的样品，吹得天花乱坠，落地全死。
很多人说我说话太极端，那你去现场转一圈看看，多少工程项目，验收的时候全合格，两三年就大面积绝缘失效，最后追责，材料商说施工不对，施工说材料偷工减料，最后全是业主买单。
没人敢说破，现在的绝缘涂层，从来没有完美的方案，全是取舍。你要低成本就别要求用十年，你要耐温就别要求能弯折，别拿那些漂亮的实验室数据骗外行，骗到最后，全行业跟着埋单。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：绝缘涂层：被过度神话的产业隐形硬伤
文章链接：https://yqhljx.com/list_11/3952.html
