上个月刚把客户的修复件送走，终于把憋了大半年的变形问题捋顺了点。
堆焊层翘曲：不是功率的锅

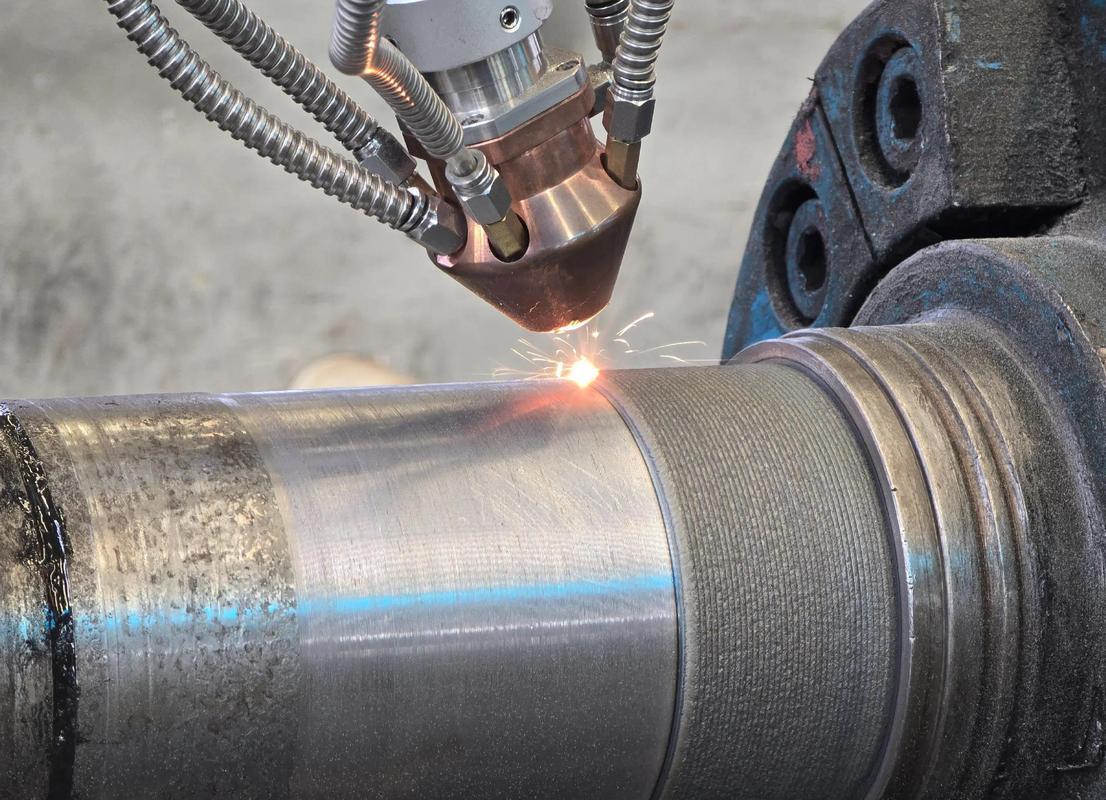

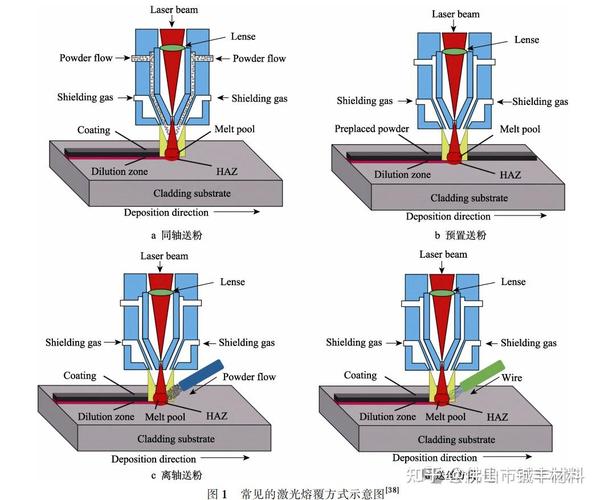

第一次做这个单，客户要修复大型输送辊的表面，原辊磨损了2mm，要求熔完平面度不超0.2mm，硬度HRC55以上。
一开始我拿常规参数做，功率1200W，扫描速度5mm/s，熔完等冷却到室温，一放平，对角线差了0.9mm。
当时想当然，功率太高，热输入大，变形肯定大，直接把功率砍半，速度翻一倍。结果切个样看，熔深才0.1mm，结合层全是气孔，轻轻一敲就掉一块。
那时候蹲在产线边上抽烟，看着翘起来的辊，才反应过来，翘曲不是单向热胀冷缩那么简单，基体原来的残余应力被激光加热激活了。
热输入不是越小越好
后来我们做了三组对比，都是3mm厚的熔覆层，参数都是估算，第一组线能量200J/mm，翘曲0.9mm，第二组100J/mm，翘曲降到0.5mm，但熔覆层里出了三条沿扫描方向的微裂纹，肉眼看不见，磁粉探伤才看出来。
为什么？冷得太快，熔池凝固的时候，热应力没地方释放，直接裂了。
第三组改了顺序，前两层用150J/mm，最后一层降到80J/mm，熔完每铺完一层空冷两分钟，基体背面用红外灯保持150℃预热。
结果出来，翘曲量0.15mm，刚好卡进公差里，硬度也够，也没裂纹。
说实话，那时候才明白，大家都在说低热输入好，其实热输入得 分层分配，不是一刀切全降。

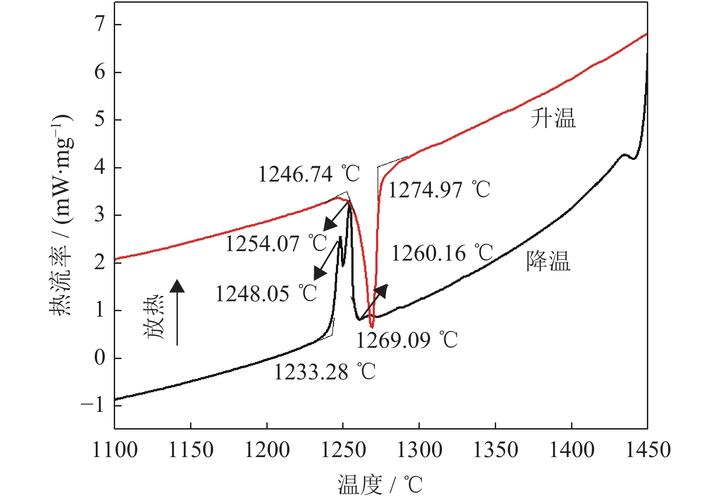

被忽略的粉末收缩差
变形还有一个坑，很少有人提，就是粉末和基体的热收缩率差。我常用的镍基耐磨粉，和常用的45钢辊基体比，收缩率差了大概2×10^-5/℃。堆3mm厚的一层，整个层冷却下来，比基体多收缩0.06mm，这部分差，全变成翘曲的力了。
之前我从来没把这个算进变形量里，全赖激光热太大，亏了好几个试样才反应过来。
现在我做之前，会先查两种材料的收缩率，差太大的话，要么提前给基体车出反变形的预拱，要么调整粉末的合金成分，加一点点陶瓷粉把整体收缩率拉下来一点。
不过话说回来，就算你把所有参数都算对了，还是会出问题。对吧？
比如上次那个客户，送来的辊已经磨过两次旧熔覆层了，基体本身就已经有了不均匀的残余应力，你堆完新层，残余应力一叠加，还是会歪。
我最烦那些吹激光熔覆的，说什么零变形万能修复，哪有那好事。工程上哪有完美的工艺，都是踩坑踩出来的边界。
激光熔覆的优势就是精度高，稀释率低，适合做薄的耐磨层修复，不是说能解决所有问题。你要堆个十毫米厚的层，指望它不变形，不如老老实实去用埋弧焊。
我做了快十年，还没见过零变形的熔覆层，厚一点，变形就大一点，这是物理规律，改不了。我们能做的，就是摸清楚自己的工件，自己的粉，自己的设备，把变形控制在公差允许的范围内而已。
上次那个辊做完，客户拉走，安装上去，转了三个月，上个月打电话过来，说磨损量不到0.01mm，没问题。
挂了电话我就把那个变形记录整理进了我的工艺本里，下次再做类似的活，就能少踩一个坑。
坑踩多了，就有谱了。
