2026-10-09 23:26:49 分类：材料工艺
去年冬天赶一个失效分析的活，客户寄来半截断了的传动轴。抗拉屈服全合格，冲击功也卡在合格线上，就是用了不到三个月断了。断口平整得像刀切出来的，肉眼就能看到起源于加工刀痕的微裂纹。就是典型的低应力脆断。问题出在没人测的指标上——断裂韧性。
不是所有韧性都是一回事
很多人分不清冲击韧性和断裂韧性，对吧？断裂韧性从来不是冲击韧性的升级款，是完全不同的性能维度。冲击韧性是把整个试样一下子冲断，测总共吸收了多少能量，这里面包含了裂纹萌生和扩展的全部功，说不清楚哪部分贡献更大。断裂韧性不一样，它直接给你预制一个裂纹，就测裂纹要扩展的时候，材料能扛多大的应力场。说白了，就是材料“按住”裂纹不让它扩展的能力。哪怕零件已经有了微裂纹，只要断裂韧性够高，裂纹就不会继续长大，零件就能接着用。

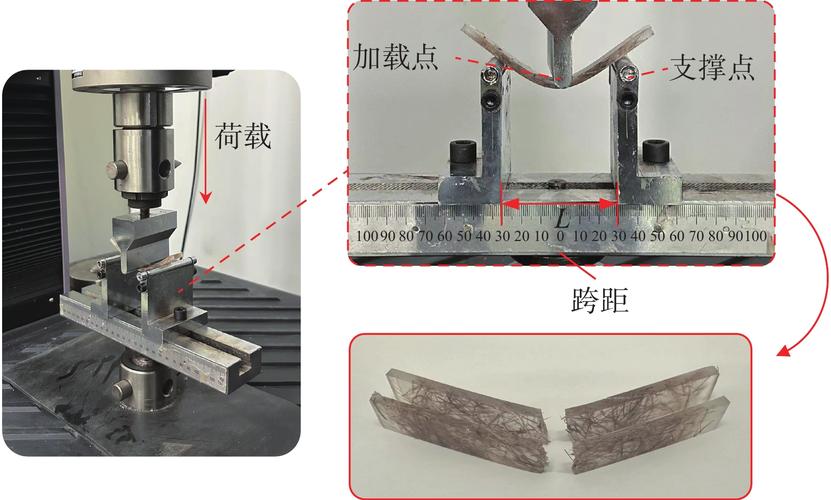

断裂韧性预制裂纹三点弯曲加载试样
很多工程标准里，只要求冲击韧性不低于多少，很少硬卡断裂韧性。为什么？测试麻烦，一块合格试样加工下来大几百块，还要预制疲劳裂纹，折腾好几天。很多中小厂嫌麻烦，直接用冲击韧性凑数。说实话，大部分时候不出事，真碰到低温、交变应力、自带缺陷的场景，说断就断。比如东北冬天户外的输油管道，哪怕冲击韧性达标，要是断裂韧性不够，焊缝位置稍微有点未焊透的微裂纹，降温加上压力波动，直接开裂。真坑。
工艺里藏着韧性的波动
很多人调韧性，上来就改成分，加镍加锰，成本蹭蹭往上涨。其实很多时候，韧性上不去，就是工艺那点小偏差没调对。我前年跟进过一个调质板的项目，成分完全按标准来，抗拉强度合格，就是断裂韧性一直上不去，差了快10%估算值。从炼钢追到轧制，最后才发现，淬火入炉温度比工艺要求高了20度，奥氏体晶粒长大一圈，韧性直接掉了。就是这么点事，折腾了半个月。

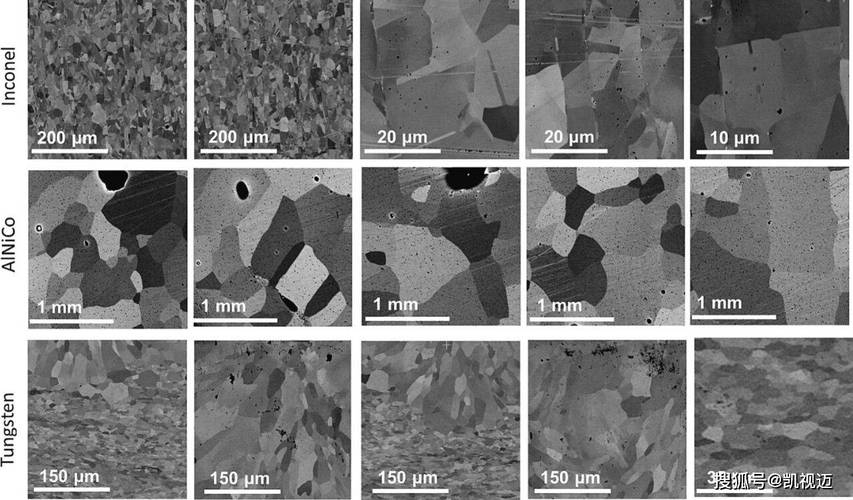

不同晶粒尺寸材料断口扫描电镜图
不过话说回来，成分当然影响韧性，但是同成分下，工艺能调出百分之二三十的韧性波动，很常见。比如焊接，同样的焊材，焊接电流大一点，热输入高了，热影响区晶粒粗了，韧性降三分之一都正常。还有铸造的浇注温度，粉末冶金的烧结温度，差个十几度，韧性就能差出一个等级。很多做工艺的，喜欢死死卡强度，强度够了就万事大吉，韧性就是顺带的，出了问题才追悔莫及。
工程应用里的取舍边界
工程应用里的取舍边界
强度和韧性天生就是此消彼长的关系。没有鱼和熊掌兼得的好事，至少我这么多年没碰到过多少。做工程就是做取舍。比如做汽车保险杠横梁，要减重就得提强度，强度太高韧性不够，碰一下就断，吸能达不到要求，最后只能折中，降五个点的屈服强度，换十五个点的韧性提升，刚好满足碰撞要求，皆大欢喜。
不是韧性越高越好。这个很多人搞反了。比如做切削刀具，要硬度和高温强度，室温韧性只要满足不崩刃就行，没必要花大价钱往上提，提了反而硬度降了，不耐磨，得不偿失。我之前碰过一个客户，非要求把断裂韧性提30%，说越高越好，最后改完工艺，成本涨了两成，性能富余出一半，完全没必要。
你只要算清楚，你的零件里可能出现的最大缺陷裂纹有多大，长期工作应力是多少，算出来需要的最低断裂韧性，卡着线做就行，没必要追求性能过剩。还有个最容易被忽略的点，就是温度。很多人拿室温测的韧性当通用指标，放到零下几十度的户外，断裂韧性能掉一半都不止，这个边界一定要提前摸清楚。我见过好几个项目，室温测什么都合格，一到环境试验直接断给你看，前期省的那点测试钱，最后全赔进去还不够。
说白了，断裂韧性这个东西，平时安安静静躺在指标表的角落，没人在意，真出问题就是大事故。多花点功夫摸工艺，多测两块试样，比什么都强。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：断裂韧性：被工艺忽略的隐形指标
文章链接：https://yqhljx.com/list_11/4103.html
