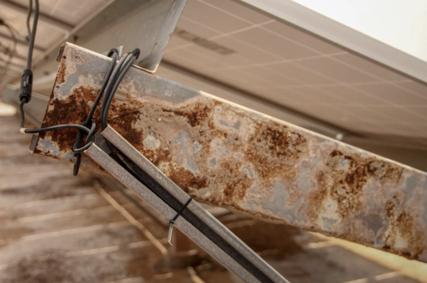

去年给山东烟台一个渔光互补项目做失效分析，送检的支架立柱，招标要求1000小时中性盐雾无红锈，厂家拿了合格报告，结果安装18个月，三分之一的立柱在钻孔位置锈穿了。耐盐雾腐蚀这事儿，从根上就被很多人玩歪了。
试样的耐盐雾，不等于工件的耐盐雾
说实话，你去问任何一个做检测的，都知道怎么操作能出高数据。试样都是提前选好的无缺陷样板，表面打磨到粗糙度均匀，电镀或者涂层的时候，故意做厚，边角修圆，连应力都提前消除了。
实际生产出来的工件呢？剪切的飞边、焊接的焊疤、现场开孔的毛边，哪一个不是腐蚀的突破口？实测发现，一块平整的镀锌板能过1000小时盐雾，同一批板上钻个孔，孔边不到200小时就出红锈。更别说大构件运输安装的时候，磕磕碰碰掉块漆太正常了，没人会给你每一块掉漆的地方都按原厂工艺补。
所有耐盐雾合格报告，90%以上都是给完美试样发的，和你工地上装的那个构件，根本就是两个东西。很多厂家拿到合格报告就敢吹自己能扛二三十年，真到现场，三五年就烂得没法看，这事儿我见得太多了。
标准盐雾测试，模拟不了真实沿海腐蚀
说白了，现在主流的中性盐雾试验，就是恒温恒湿下连续喷盐水雾，整个过程一直泡在潮湿高盐的环境里。实际海边是什么情况？白天出太阳温度高，水分蒸发，盐粒留在涂层表面结晶，夜里降温凝露，盐溶解成电解液。
干湿循环一来一回，盐结晶会把涂层撑出细裂纹，氯离子顺着裂纹往基材钻，这个破坏力比连续盐雾大太多了。我之前做过对比测试，同一个镀铝锌镁试样，连续盐雾1000小时才出红锈，换成每周一次干湿循环的循环盐雾，不到300小时就出锈了，速度快了三倍多。
氯离子的干湿交替渗透，是现有耐盐雾标准根本模拟不出来的暗坑。不过话说回来，现在99%的招标文件，还是只写要求多少小时连续中性盐雾无红锈，循环盐雾测试贵一倍，时间还长一倍，甲方不愿意加钱，厂家自然也就按最容易达标的标准做，最后坑的就是业主。去年海边那个风电项目，塔筒的法兰螺栓，按标准过了2000小时盐雾，结果运行四年断了三根，拆开看就是氯离子沿着螺纹缝隙渗透进去，应力腐蚀开裂，根本不是标准盐雾能测出来的。
产业化绕不开的死结，没人能跳出去
现在大家都在找高耐盐雾的新工艺，达克罗、氟碳涂层、锌镍合金、铝锌镁，说来说去都绕不开成本。普通热浸镀锌，每平方成本大概70到80块，要做到1000小时盐雾无红锈，再加封闭钝化，每平方加三四十，做氟碳涂层直接涨到两百多，要是用锌镍合金，成本翻三倍都不止。
甲方招标要压价，厂家只能偷工减料，要么镀层做薄，要么钝化液用差的，最后性能肯定不达标。还有一个更有意思的盲区，现在所有耐盐雾合格的判定标准，都是“无红锈”，只要出一点点红锈就算不合格。但实际上，很多低合金镀锌材料，出了红锈之后，锈层会慢慢致密化，挡住后续的腐蚀，哪怕出点锈，再用二三十年都没事，就是因为盐雾测试提前出锈，就被判定不合格，拦在门外。反过来，很多有机涂层，能做到几千小时盐雾无红锈，只要出一个点的锈，就会顺着涂层下面整片烂，不出十年就烂穿，反而因为盐雾数据好看，成为首选。
你说这上哪说理去？说白了，整个耐盐雾腐蚀的评价体系，从根上就歪了，所有人都在围着测试指标转，没人真的关心实际工况能用多少年。成本降不下来，标准不改，这个硬伤就永远在这，谁也绕不开。吹什么新突破新材料的，大多都是实验室里玩出来的数据，真拉到海边风吹日晒三五年，多半露馅。
