2026-10-04 17:10:53 分类：材料工艺
去年给国内新势力车企做动力电池包壳的铝锂合金，客户拿某知名热力学软件算出来的成分，实验室测强度延伸率全达标，结果批量轧板之后，做冷热循环，312次就沿晶开裂了。
热力学计算是个偷懒的工具
现在圈子里风气不对，什么都讲数字化设计，做合金的，扔一堆成分进去，软件跑个相图，就敢说自己完成了合金设计。
说实话，百分之八十的实验室样品，到了工厂轧制浇铸，性能直接打七折。
为啥？软件算的是热力学平衡态。什么叫平衡态？就是给你足够的时间，让原子慢慢扩散到稳定位置。可工厂生产哪里给你这个时间？1200℃开轧，380℃终轧，整个过程不到十分钟，钢板就冷到室温了。析出相根本来不及长到计算的尺寸，说白了就是长大到一半被冻住了。
实测发现，这种非平衡析出的粒子尺寸，比计算值差两个数量级都不稀奇。

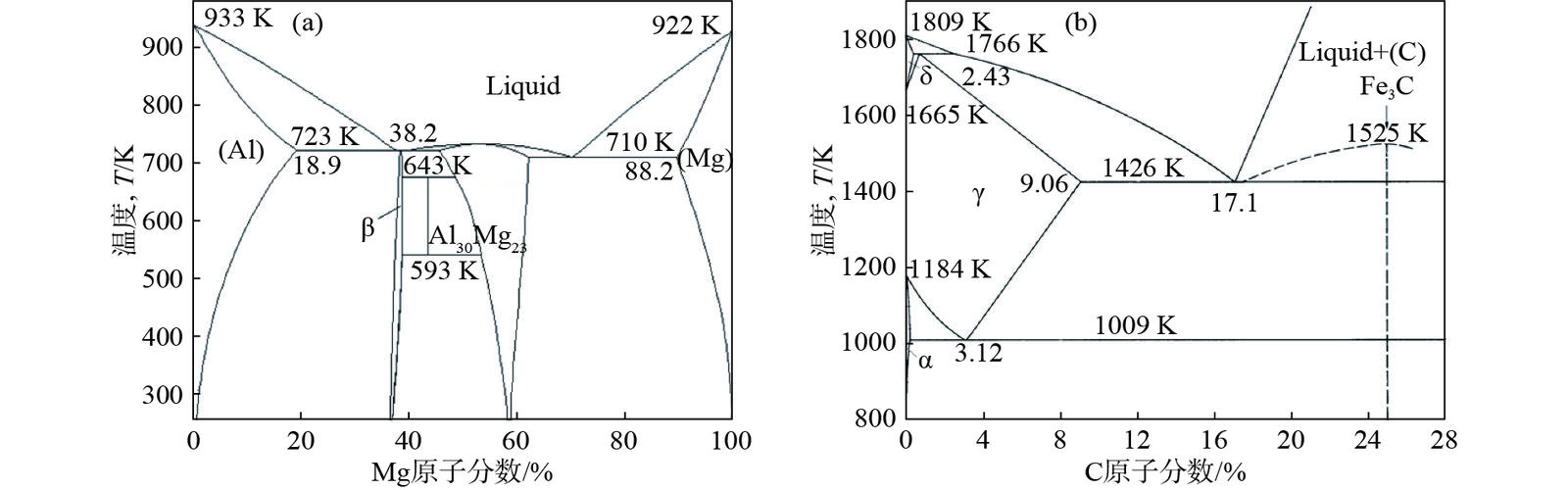

合金设计热力学平衡态晶界偏聚模拟图
前几年跟某高校教授合作，他学生算出来一款铝铜镁合金的屈服强度能到580MPa，结果我们开了50公斤真空铸锭，轧制热处理之后实测，只有420MPa。差了快30%，哪里出问题了？晶界偏聚的θ相，软件根本没算非平衡形核的分布，全堆在晶界上，强度没涨上去，塑性直接废掉了。
热力学计算能给你指方向，但你真把它当圣经，死得比谁都快。
产业化的合金，从来不是算出来的
我干这行十五年，见过太多顶刊上吹得神乎其神的“超级合金”，一到量产就直接趴窝。
你实验室用10公斤真空熔炼，氧含量能控制在1ppm以下，夹杂物尺寸不超过5微米。工厂吨级电弧炉熔炼，氧含量稳定在15ppm，夹杂物平均尺寸直接干到22微米。就这一点，冲击韧性直接掉了一半，韧脆转变温度降了80℃，直接从能用变成废品。
工业吨级熔炼合金铸锭晶界开裂实物图
去年我给一家做航空叶片的民营企业改高温合金配方，客户原来的设计，成分卡得比卡尺还准，碳含量0.12%，一丝不多一丝不少，完全符合计算结果。结果浇出来的叶片，每三炉就有一炉出热裂纹，合格率只有六成出头。
我们改了啥？把碳加到0.15%，锰减了0.08%，就这零点零几的变化，合格率直接涨到97%。
现在也没人能从理论上完美解释为啥，就是之前试的时候，刚好碰到这个区间，解决了晶界润湿的问题。你说这叫设计？其实叫摸爬滚打的试错更准确。那些发顶刊的，全挑性能达标的数据放，谁会把几十次上百次失败的试错数据放上去？对外说就是“设计出来的”，好听。
绕不开的核心硬伤，至今没人解决
绕不开的核心硬伤，至今没人解决
别扯什么AI高通量合金设计，吹得再凶，本质还是高通量试错，只是把炉前试错搬到了实验室微区，换了个瓶子装旧酒。
现在整个行业绕不开的硬伤，就是我们至今没法准确预测非平衡状态下，位错和第二相粒子的交互作用。
你能算出来整个合金有多少体积的第二相，算不出第二相在哪里偏聚，同一根铸锭，头部冷却慢，尾部冷却快，析出相的间距能差三倍。你设计的时候，怎么把这个差异算进去？
变形的时候，位错什么时候切过粒子，什么时候绕过粒子，长期载荷下粒子会不会长大粗化，这些全都是靠实验测，没有任何一个模型能提前给你准确的数值。
说白了，现在所有的合金设计理论，都是给已经试出来合格的合金，找一个合理的解释，而不是提前精准设计出符合工业要求的合金。你要真按理论算出来的成分直接开量产，赔得底掉都不知道怎么回事。
要入行做合金设计，先别抱着电脑啃相图，先去熔炼车间蹲三个月，摸一摸刚出炉的铸锭，敲一敲开裂的轧板，测一百个不同位置的硬度，你就懂了。所有的设计，最后都得给工业生产的现实让路。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：合金设计：被高估的计算，逃不开的试错
文章链接：https://yqhljx.com/list_11/3815.html
