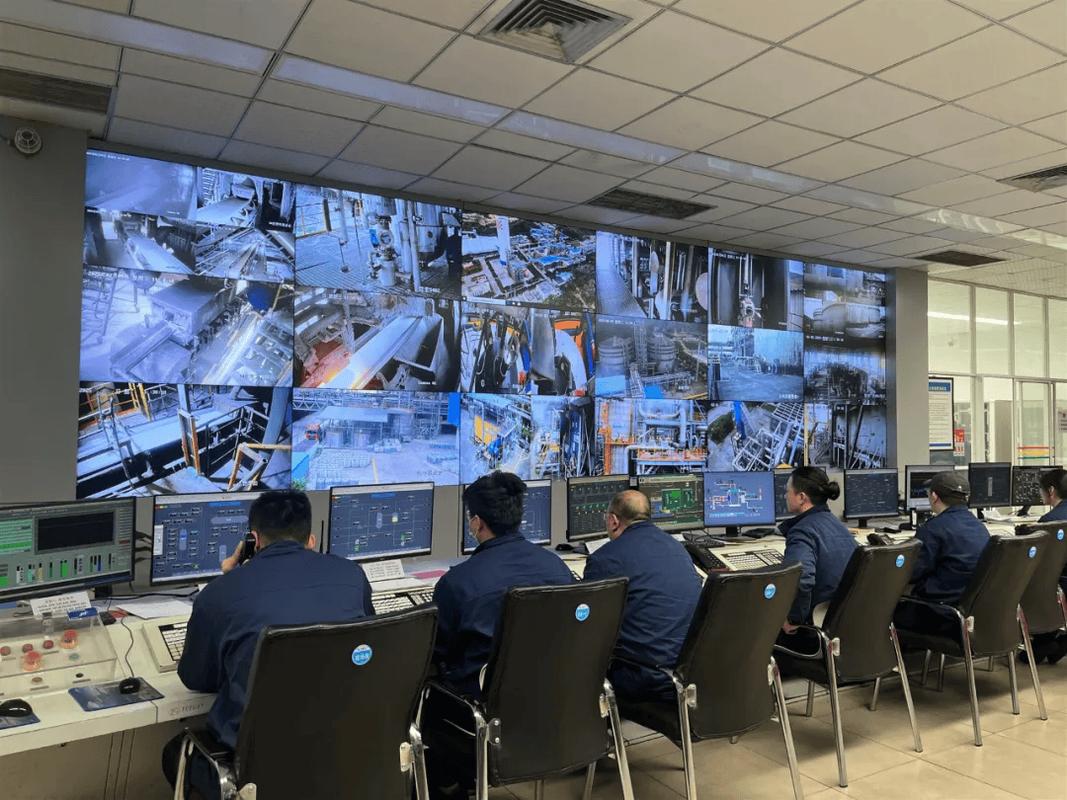

上次去某汽车零部件厂的新中控室，刚进门就被那面12米长的拼接大屏震住了。
花了快两百万。
结果厂长拉着我吐槽，说上个月冲压线换模超时，班组在满屏旋转的3D车间模型里找了快半分钟，才看到对应的换模进度条飘在模型的最角落。当时我盯着那屏上亮闪闪的特效，突然就明白为什么现在很多工业大屏，做的跟科幻电影里的指挥中心似的，真到干活的时候全是摆设。
别被3D特效绑架：工业场景下的信息密度阈值
说实话，集成商最爱拿3D数字孪生当万能敲门砖。
我见过太多方案PPT，一上来就放个旋转的全车间三维模型，管道、钢架、设备细节拉满，远看确实震撼。但真站在中控室的操作位上，离屏幕快5米远，那些嵌在模型缝隙里的参数字小得像蚂蚁，别说看清楚数值了，连哪个红点对应哪台设备都得眯着眼找。
之前我们给重型机械厂做方案的时候，专门翻了GB/T 51313-2018《智能工厂设计标准》，里面明确提了，中控区显示内容的运维视角有效信息占比不能低于65%。啥叫有效信息？就是一线值班的人每天要反复核对的报警参数、设备状态、生产进度，那些用来撑场面的模型装饰、流动特效、企业宣传动画，全算无效信息。
之前踩过的坑现在想起来还窝火：一开始集成商给的方案里，整个主显示区70%的面积给了3D车间漫游，剩下30%的边角位置塞了几个统计数字。我们找了三个倒班的老班长过来试看，有个干了20年冲压线的师傅说，这屏要是装上去，他每天上班光找3号冲床的液压油温就得花10秒——10秒啊，真要是温度超限触发联锁，这点时间足够造成模具损坏了。
后来我们把3D模型的占比压到了25%，只放在屏幕的右上角当辅助参考，剩下的区域全给了核心参数列表。算过视距的：5米观看距离下，符合GB 50034-2013视觉作业要求的最小字高是35mm，对应1920分辨率下的18号无衬线字体，黑底白字的对比度拉到7:1，哪怕是有老花眼的老员工，站在操作位上也能一眼看清所有数值。
对了，别信什么“越炫越高级”的鬼话。人眼在长时间盯着高饱和度、快速旋转的动态画面时，视觉疲劳会比看静态列表快3倍。倒班的同事要在中控室待8个小时，你让他盯着转来转去的3D模型看一晚上，不出半小时就晕得想吐，谁还有精力处理报警？

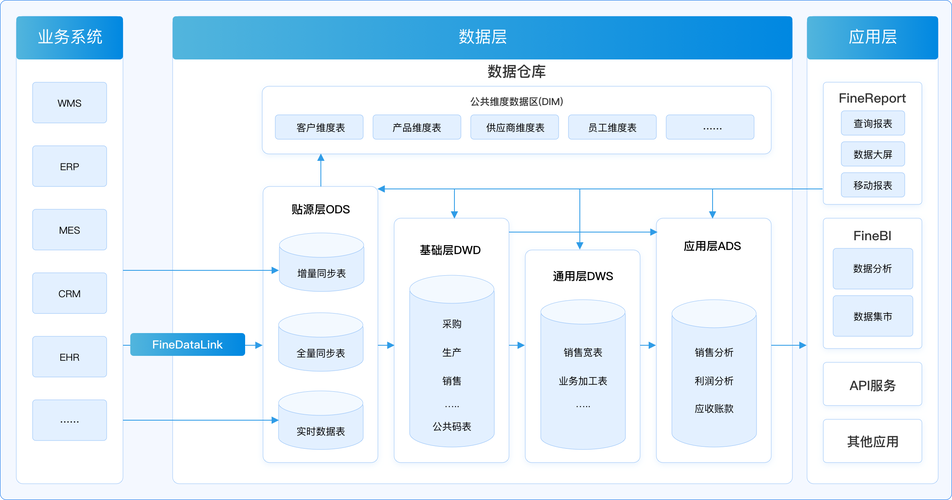

数据链路的选型权衡：别让大屏成了实时数据的“孤岛”
很多人对大屏的认知有个误区，觉得只要把各个系统的数据接过来，能显示出来就算完事。
根本不是那么回事。
不同来源的数据，本身的采集频率、精度要求、安全等级全不一样，你硬给拉到一个屏幕上按统一频率刷新，最后要么服务器扛不住，要么显示的全是没意义的跳数。
之前遇到的项目，MES系统的设备稼动率是每15分钟做一次统计计算的，电表的能耗数据是每5分钟采集一次的，园区的环保监测数是每小时上传一次的。结果集成商为了在汇报的时候显得“实时性拉满”，硬把所有数据的刷新周期统一设成1秒。最后大屏上一半的数字跳来跳去，其实根本没发生变化，光数据网关的每秒请求量就翻了10倍，算下来每年多花8万多的服务器运维成本，纯纯的浪费。
我们现在做选型的时候，会给不同类别的数据定死刷新频率的阈值：涉及安全联锁的关键参数（比如压力容器压力、可燃气体浓度、设备超温报警），刷新频率必须匹配PLC的200ms扫描周期，绝对不能有延迟；生产类的统计数据（当日产量、良率、换模时长），10秒刷新一次完全够，没必要搞实时跳数；能耗、环保类的非实时数据，就按各系统本身的采集周期走，别硬凑实时性。
更要命的是安全问题。之前做某化工园区的大屏项目，一开始图省事，直接把DCS系统的实时端口接到了大屏的展示网络上。结果有次同事投屏演示的时候，不小心点到了弹窗里的参数设置按钮，差点把进料调节阀的开度值给改了。现在想起来都后怕。后来专门在两个网络之间加了单向物理网闸，所有从DCS往外传的数据只能读，写权限全掐断，这才符合等保2.0三级的要求，就因为这个疏忽，整个项目延期了两周，我当时写的整改报告，字数比之前的设计说明书还长。
不过话说回来，数据链路的设计从来不是越复杂越好。你要把每一类数据的来源、刷新频率、安全等级理清楚，哪些能放公开展示区，哪些只能给运维岗看，哪些涉及核心工艺参数不能随便投屏，全得在设计阶段就捋明白，别等真出了安全事故再补窟窿。

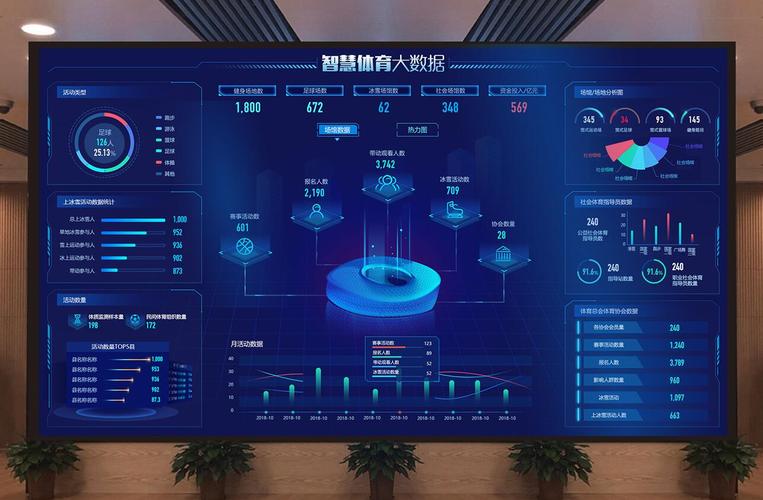

适配不同站位的显示逻辑：别让大屏变成给领导看的“展板”
太多大屏从设计第一天开始，就把用户搞错了。
觉得大屏就是给参观的领导看的，一开机先放10秒企业宣传片，满屏的荣誉资质、行业排名、产能规模，等真的一线班组要查个故障信息，得切三层菜单才能找到对应的页面。
之前给某新能源电池厂做的大屏，我们一开始就没搞单一固定的显示逻辑，专门做了三个一键切换的视角。
第一个是访客视角，就是大家平时见的那种，放厂区全景、整体产能、合规指标，适合接待参观的人，看完了点一下切走就行，不占平时的使用时间。
第二个是运维视角，把所有未处理的报警信息、设备运行参数、故障派单的实时状态，放在最醒目的左侧1/3区域，关键报警的字高直接调到50mm，加了黄底黑字的闪烁提示，哪怕是坐在中控室最里面办公桌前的同事，也能一眼看到哪个设备出问题了。
第三个是工艺视角，把各个工序的良率波动、核心参数趋势、物料库存的实时曲线放在主显示区，方便工艺工程师随时对比不同批次的参数差异，找良率波动的原因。
记得当时调整显示逻辑的时候，我们专门找了三个在中控室待了5年以上的老员工过来提意见。有个快50岁的老师傅说，之前厂里装的旧大屏，字太小，他有老花眼，每次看数据都要凑到屏幕跟前去，现在这个版本，他坐在自己的工位上，离屏幕快6米远，都能看清哪个参数飘红了。
你看，这才是大屏该有的样子。
其实做工业综合数据展示大屏，从来不是比谁的3D模型做的炫，谁的转场特效做的多。
本质上就是给一线干活的人搭一个能快速获取信息的窗口。
你把信息做清晰，把数据链路做安全，把显示逻辑贴合实际使用的习惯，哪怕没有那些花里胡哨的动态效果，这也是个能真正帮上忙的好大屏。反过来，你花再多钱做全场景数字孪生，连个实时报警都找不对位置，那就是个占了整面墙的大电视，除了拍照好看，半毛钱用都没有。
