上周在苏州调试一条汽车焊装线，PLC是西门子S7-1200，MES系统要采焊枪的电流、节拍数据，现场给的采集网关居然是个老款的Modbus RTU转TCP的破玩意儿——连S7comm+的加密握手都过不了。
蹲在机柜旁边吹了3小时冷空调，最后刷了个开源的协议适配固件才搞定。
别信那些厂商吹的“全协议兼容”。工业协议适配从来不是买个网关插上线就完事的事——这里面涉及时序匹配、数据点表映射、异常容错、甚至现场电磁干扰下的报文稳定性，全是靠踩坑攒出来的硬经验。
你以为的协议适配，90%的情况是在补厂商的烂账
很多人对协议适配的认知，停留在“找到协议手册，照着格式把报文拼对就行”。真不是。
去年接的一个精密装配工位的项目，用的是某国产六轴伺服的EtherCAT从站，官方给的ESI文件写的同步周期是1ms，能满足轨迹精度要求。结果装上去跑了不到半小时，就发现机械臂走圆弧轨迹的时候，每隔72秒就会出现一个0.3mm的累计偏差，直接把装配孔的位置打偏，废了三个铝合金工件。
蹲在主控柜前面抓了两天包才发现，那个ESI文件根本就是错的。伺服本身的同步处理芯片最大只能稳定跑2ms的周期，硬拉1ms的话，从站的同步帧响应延迟会飘到500us以上，直接触发EtherCAT的分布式时钟偏差告警。
ESI文件的校验环节，必须自己用Wireshark抓30分钟以上的真实报文做比对，不能直接拿厂商给的文件往主站里导。

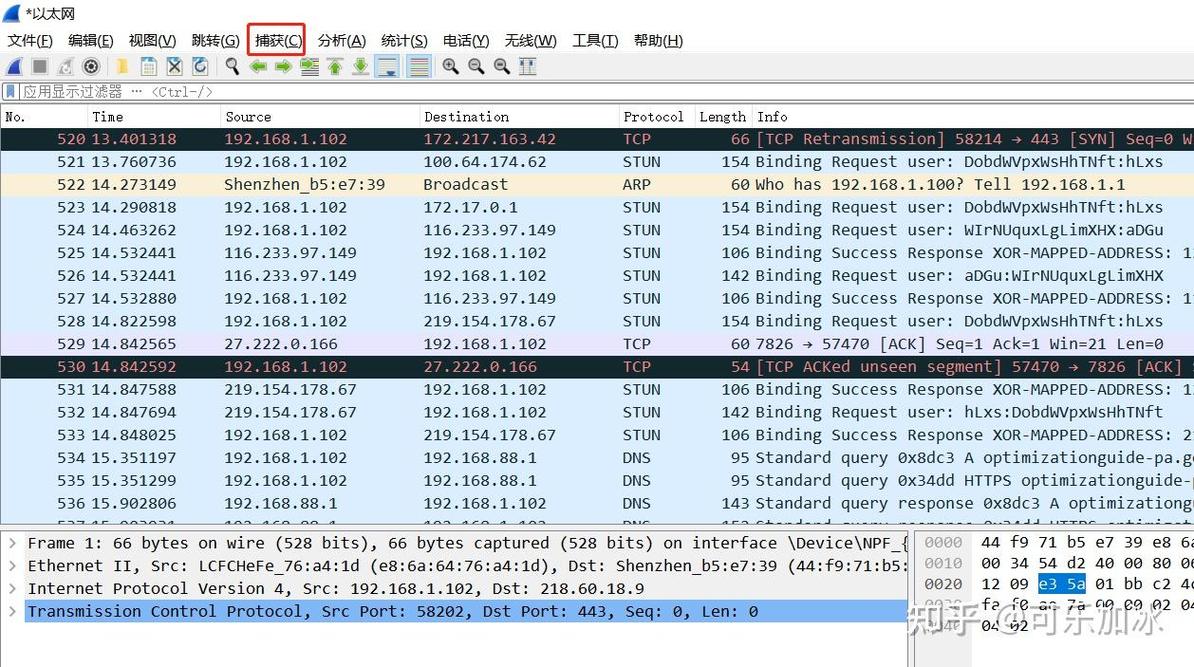

EtherCAT从站报文Wireshark抓包界面
还有更离谱的，去年在长三角的一个锂电工厂，某品牌的涂布机PLC用的是私有Modbus扩展协议，厂商给的点表上写着“涂布速度寄存器地址40001，对应0-100m/min”，结果接上去读出来的数，只要速度超过30m/min，就直接跳成0。找了厂商的技术支持，对方支支吾吾半天，才说这个寄存器实际是16位无符号数，超过30m/min的时候就会溢出，得用相邻的两个寄存器拼32位的数——这烂摊子，换谁来做适配不得骂两句。
别迷信“通用网关”，选型的时候要算三笔账
很多项目上，大家为了省成本，上来就选那种号称兼容上百种工业协议的通用网关，几千块钱一台，吹得天花乱坠。真用到现场，才发现全是坑。
选型的时候得算三笔最实在的账。
第一笔是时序账。比如你要适配的是PROFINET IO的实时设备，通信周期是1ms，那网关本身的协议转换延迟必须控制在200us以内，不然主站那边的看门狗直接报设备掉线。之前有个客户为了省两万块钱，选了个一千多块的通用网关，接的是机床的OPC UA服务器，转成Modbus TCP给车间数采系统。结果数采系统显示的主轴转速永远比实际慢1.2秒，车间做OEE统计的时候，算出来的设备开动率比实际低了8%。查了半个月才发现，那个网关的CPU性能太弱，轮询周期设成了1秒，转换延迟又叠了200ms。说真的，这种坑真的能把人逼到想摔键盘。
第二笔是数据账。很多人做适配的时候，只把能读到的点全导过去，根本不做数据类型的匹配。比如PLC里存的是16位有符号整数，代表的是灌装压力，量程是0-1.6MPa，对应的原始值是0-1600。结果映射的时候直接把原始值丢给上层系统，上层系统那边以为是0-1.6V的电压值，算出来的压力偏差直接差了1000倍。上次在食品厂遇到这个事，差点把灌装的压力保护阈值搞崩，直接喷了半车间的糖浆。
所有跨协议映射的物理量，必须在适配层做统一的量纲换算，不能把原始寄存器值直接透传。

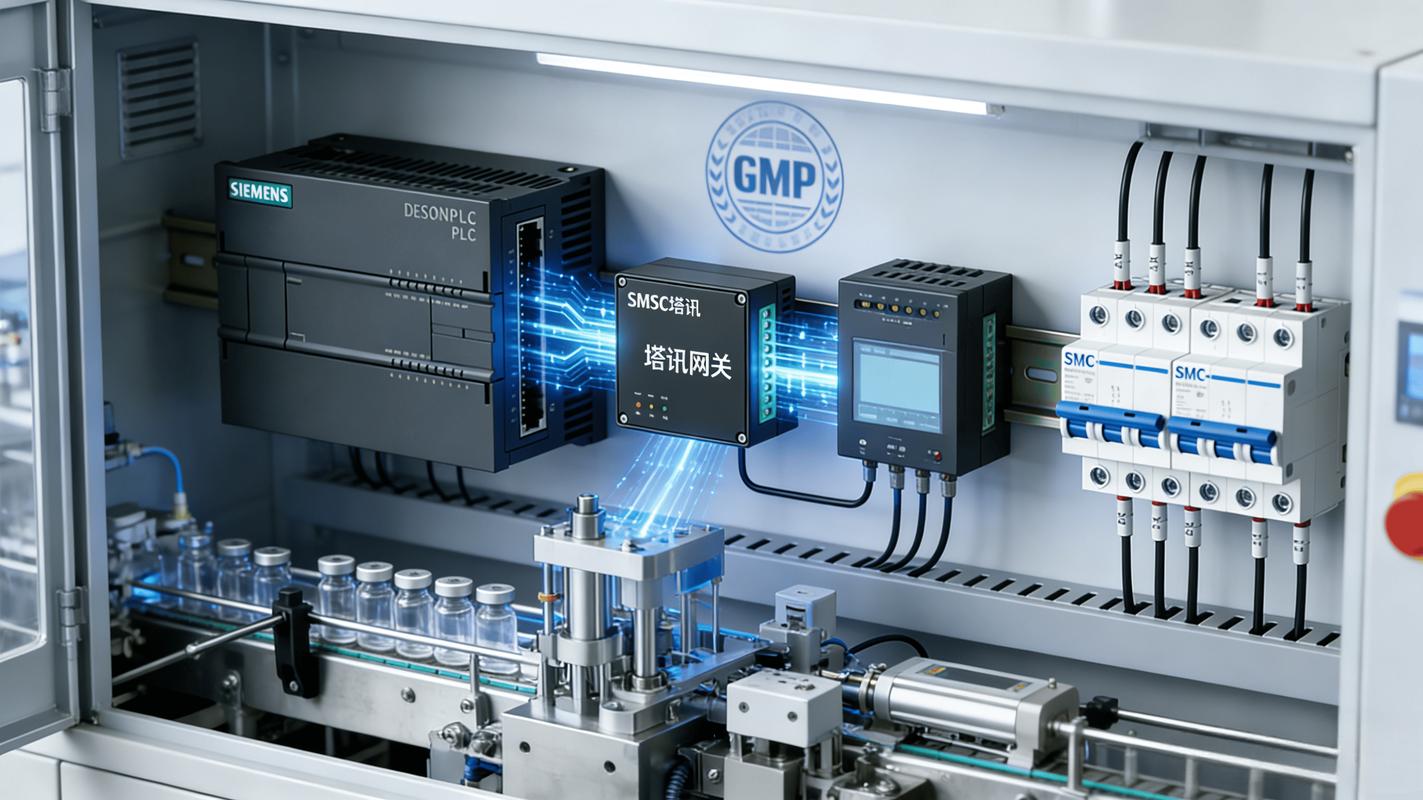

工业现场网关安装在PLC机柜内的实拍图
第三笔是可维护账。别选那种固件闭源、厂商随时可能跑路的小品牌网关。之前在一个光伏组件工厂，三年前装的协议网关，厂商早就注销了公司，现在要把数据接到新的双碳监管平台上，根本改不了点表参数。最后只能把整个机柜里的网关全拆了换，光拆机柜、重新布线的人工成本就花了四万多。这谁顶得住啊。
那些没人会写在手册里的容错细节
那些没人会写在手册里的容错细节
所有官方的协议手册，只会告诉你“正常情况下报文怎么传、格式怎么对”，根本不会教你现场出异常的时候该怎么处理。
最常见的异常是什么？网线被叉车压破了，报文丢包率到30%；焊接车间的强电磁干扰，把网口的CRC校验错误率拉到15%；夏天机柜里温度到60度，网关的CPU降频，响应变慢。
这些情况，适配层如果没有提前做容错设计，上层系统拿到的数据就会出大问题。之前在一个水务项目上，适配层没做异常锁存，管线压力传感器的网线被老鼠咬断了，数采系统那边读到的最后一个有效数值是1.2MPa，实际管线早就因为漏压压到0了。调度室的人盯着屏幕看了半小时数据，觉得一切正常，最后漏了3个小时才被路过的居民报上来。
按GB/T 33863.3-2017的OPC UA规范，适配层的报文超时判定值应该设置为通信周期的3倍，也就是T_timeout = 3*T_cycle。超时之后要做三件事：第一，连续3次重传报文；第二，重传失败的话，锁存最后一个有效数值；第三，给上层系统发带错误质量标记的数据包，告诉对方这个数是缓存的，不是实时的。
还有个很碎的细节，在强电磁干扰的车间里，别把网关的轮询周期设成固定值。可以做个动态调整机制：当连续5次出现CRC校验错误的时候，自动把轮询周期从1ms放宽到5ms，等错误率降下来了，再慢慢把周期收回去。不然网关的CPU全用来处理重传错误了，反而会把本来能正常通信的设备也搞掉线。
干了快十年工业自动化，见过太多人把协议适配当成个插线的小活。
直到现场出了批量质量问题、出了安全事故才反应过来——这东西从来不是技术文档上那几页报文格式的事，是你蹲在机柜旁边，吹着冷空调，对着Wireshark的抓包界面数出来的真实稳定性。
别上来就追求什么最先进的协议。能把现场的真实数据，不偏、不慢、不丢地传到该去的地方，就是好的适配。
