很多产线的自动化打标工位看似简单，实际落地时却总会出现精度飘、节拍慢、识别率低的问题。这篇笔记整理了近5年做过的17个打标集成项目里踩过的实际坑，从工艺选型、节拍核算到视觉校准，把那些写在设计手册里不会提的细节讲透。
上周帮苏州一家汽车零部件厂排产线问题，原本设计节拍12秒/件的打标工位，实际跑起来要18秒，后面的焊接工位堆了半托盘的冲压件。现场拆开防护罩一看——打标头的浮动量调太松了，每次针打下去都要晃两下才稳，光这个就耗了2秒。
先搞懂：你选的打标工艺，根本不适合自动化集成
很多人一开始选打标方案，第一反应就是选精度最高的。按照GB/T 33144-2016《激光打标机 技术条件》的要求，常规光纤激光打标机的重复定位精度可以做到±0.01mm，听着确实诱人，但你得先摸清楚自己的来料公差到底是多少。
之前给一家做铝制散热片的3C厂做配套，对方一上来就要上紫外激光打标，说要打最小2mil的二维码，花了四十多万把设备装完，才发现散热片是连续挤压成型的，平面度公差就有0.2mm，打标头离工件的高度差上下能飘0.3mm，激光聚焦的焦深才0.15mm，打出来的码要么上半部分虚，要么下半部分缺角，扫码枪根本识别不了。最后没办法，在打标头前面加了个接触式的浮动压头，把工件压到统一的高度基准面，才算把问题解决。

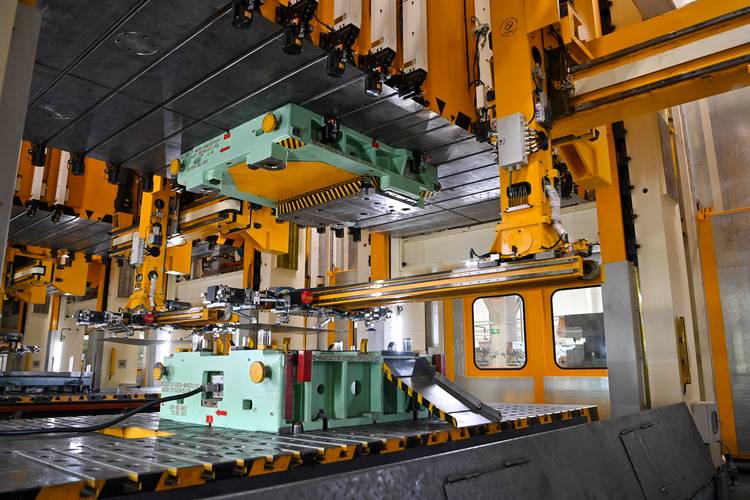

汽车冲压件自动化激光打标工位实拍
说实话，不同打标工艺的适配场景真的差很多。气动打标的打标深度可以到0.2mm，适合打氧化皮厚的热轧钢板，但它的重复定位精度只有±0.1mm，要是你用它打微米级的二维码，纯纯浪费时间。电化学打标的速度快，打出来的标记耐磨损，但它需要电解液，自动化集成的时候要考虑防漏、防腐蚀，维护成本比激光打标高3倍都不止。别被销售的宣传牵着走，先算清楚自己的工件材料、公差范围、标记要求，再选工艺，不然钱砸进去了，问题还在那。
节拍匹配的隐形损耗：别把打标动作的“死时间”算漏了
我见过太多做时序设计的工程师，算打标工位节拍的时候，只算两个数：打标头从原点移动到打标位置的时间、打标本身的持续时间。算出来的数看着漂亮，实际跑起来根本不是那么回事。
之前给新能源行业做圆柱电池壳的打标工位，最初核算的节拍是：滑台移动1.2s，激光打标2.3s，工件夹紧0.5s，总共4s，刚好跟上前面激光焊工位的出件速度。结果设备装完调试，单工位跑下来要6.9s。拆了时序记录一看，漏了三个大项：打标头回程的时间1.8s，打标完成后吹气清屑的时间0.7s，安全门互锁打开的时间0.6s。光这些没算进去的“死时间”，就比核心打标过程的时间还长。
自动化打标工位节拍时序图
打标工位的节拍核算，必须把所有非打标动作的时间累加进去，不能只算核心打标过程的耗时。还有个更隐蔽的损耗，是浮动接头的刚度匹配。气动打标针的工作冲击力大概是30N，要是为了适配工件表面的高度差，把浮动量调得太大，打标针接触工件的瞬间会产生回弹，打出来的字深浅不一，还会让打标头的稳定等待时间变长。之前遇到个客户，为了适配冲压件的表面高度差，把浮动量调到了3mm，结果打出来的序列号，同一个字符的深度差有0.08mm，过安检的时候扫码枪识别率只有60%。后来把浮动量降到0.8mm，加了个预紧力15N的弹簧，稳定等待时间从1.2s缩到0.3s，识别率直接冲到99.8%，单工位节拍一下就提了近1秒。
别小看这1秒。一条产线一天跑16个小时，1秒的节拍差，就是每天少产600多件，算下来一年少赚的钱，够把整个打标工位重新装一遍了。
视觉定位的校准误区：别让相机成了“摆设”
视觉定位的校准误区：别让相机成了“摆设”
现在做自动化打标，几乎没人敢说自己不加视觉定位。但我真的见过太多厂，花了几万块买的工业相机，就随便拧在安装架上，连个固定的校准基准块都没有，说什么视觉可以自动补偿。最后补偿错了方向，打出来的码全在工件的废料边上，白瞎了那么贵的设备。
视觉的精度影响因素，真的比你想的多。按照GB/T 39285-2020《机器视觉 工业应用 通用要求》，工业视觉系统的环境照度波动不能超过额定值的20%。之前在苏州那个汽配厂调试的时候，视觉定位精度一直飘，从最初的±0.02mm飘到±0.3mm，查了三天才发现，车间的照明是冷白光的顶灯，下午太阳斜着照进车间的时候，光线角度变了，视觉系统的边缘检测阈值就乱了。最后给相机加了个遮光罩，换了同轴的红色光源，把曝光值锁在8ms，才把精度稳在±0.05mm以内，刚好满足二维码打标的识别要求。
还有个容易忽略的点，是温度带来的热变形。打标头的安装座一般是铝合金做的，车间夏天35度，冬天15度，20度的温差带来的热胀冷缩，能产生大概±0.08mm的定位偏差。要是你只在设备安装的时候做一次坐标系校准，过俩月温度变了，打标位置自然就飘了。我们现在做项目，都会在打标工位旁边固定一个高精度的陶瓷校准块，要求操作人员每两周用手动脉冲打一次校准标记，对比偏差值，超过0.1mm就重新校准坐标系，这么简单的操作，能避免90%的定位漂移问题。
哦对，还有清屑的问题。特别是气动打标，打金属件的时候会掉很细的金属屑，要是吹气角度不对，把屑吹到打标头的直线导轨里，三个月就能把导轨磨坏。之前有个客户的工位，气嘴正对着打标头吹，结果导轨拆下来的时候，里面全是混着机油的金属屑。后来把吹气角度改成45度斜着吹，气嘴离打标针的距离调到15mm，气压控制在0.2MPa，既不会把屑吹到导轨里，又能把打标区域的屑吹干净，导轨的寿命直接从3个月涨到了2年。
上周去那个苏州的汽配厂，把浮动量调到0.8mm，把打标头的回程加速度从0.5g调到1.2g，把吹气时间从0.8s减到0.3s，算下来单工位的时间从18秒降到11.8秒，刚好追上前面冲压工位的节拍，后面堆的半托盘件一下就消化完了。
说实在的，自动化打标真不是把打标头装到滑台上就算完的事。那些藏在公差里、时序里、光线里的小问题，没有一个能靠高端设备自动解决，全靠你在设计的时候多往前想一步，多在现场摸一遍细节。
