上周翻热仿真项目的复盘报告，看到三个刚入职的工程师把辐射换热选项全关了，最终整机温升和实测值差了17度，在客户现场蹲了三天改结构的记录，突然想把这些年在辐射换热上踩过的坑整理出来。毕竟干热设计的，谁没在这上面交过几万甚至几十万的学费呢。
别把辐射换热想成高温专属
很多人对辐射换热的认知停留在炼钢炉、太阳直晒这种几百度上千度的场景，觉得常温设备里这点辐射量可以忽略。错得离谱。根据斯特藩-玻尔兹曼定律，只要物体温度高于绝对零度，就会对外产生长波辐射，换热量和绝对温度的四次方成正比。计算时必须用开尔文温度，直接代摄氏温度的错误，我见过不下二十个新人犯。举个最简单的例子：机箱内部壁面温度60℃，也就是333K，外部环境温度30℃，也就是303K，当壁面是氧化哑光铝板，发射率0.8的时候，每平米的净辐射换热量能到152W。这个数值和同等条件下自然对流的换热量差不多，甚至在封闭的机箱内部，因为对流被结构限制，辐射的贡献能占到总散热量的40%以上。
之前碰到过一个做户外储能柜的项目，设计团队为了让机柜外观更高级，把所有内表面都换成了高光泽的黑色聚氨酯烤漆。当时测的涂层发射率才0.12——别觉得黑色就一定发射率高，高光泽的镜面黑涂层，不管是黑是白，发射率都极低。结果投运之后，柜内的电池模组表面温度比设计值高了22℃，夏天峰值温度直接触碰到BMS的保护阈值，最后拆了整批机柜，重新喷了哑光的环氧粉末涂层，光返工成本就花了18万。说实话，这个钱真的花得冤。
参数取值随便拍脑袋，结果必然不准
辐射换热的计算，核心就两个参数：表面发射率，还有角系数。先说发射率。很多人做设计的时候，随手从手册上抄个0.9的数值就往模型里塞，根本不考虑表面的实际状态。根据GB/T 25824-2010《工业设备表面发射率测量方法》的要求，发射率的取值必须匹配实际的表面粗糙度、涂层类型、氧化程度，甚至还要考虑长期运行后的老化效应。全新的未氧化抛光铝合金，发射率才0.05左右，要是在户外放半年，表面生成了薄的氧化层，发射率能涨到0.3以上，要是喷了哑光的粉末涂层，发射率能稳定在0.85到0.95之间。要是用了几年之后涂层老化变脆、表面沾了灰尘，发射率还会再涨0.1到0.2。
再说角系数。这是纯几何的参数，和表面温度、发射率半毛钱关系都没有，很多人算的时候，只要两个面互相能看到，就直接把角系数取成1。太天真了。两个平行的正方形面，当间距是面边长的2倍的时候，角系数才0.2左右，要是间距拉到5倍，角系数直接掉到0.05。更别说中间还有线槽、安装支架、功率模块这些遮挡物的时候，实际的角系数可能比理论值低60%以上。
讲个真实的踩坑案例：前年给一个高压变频器做柜内散热设计，刚毕业的设计员算功率模块到柜顶的辐射换热时，直接把角系数取了0.6，最后仿真结果显示模块结温比设计值低了12度，等样机做出来实测，结温直接超了国标要求的限值。拆柜一看，模块和柜顶之间横了两根300mm宽的安装横梁，把辐射路径挡了70%，实际的角系数才0.18，之前的计算等于完全没算对。
有时候你得主动给辐射换热“踩刹车”

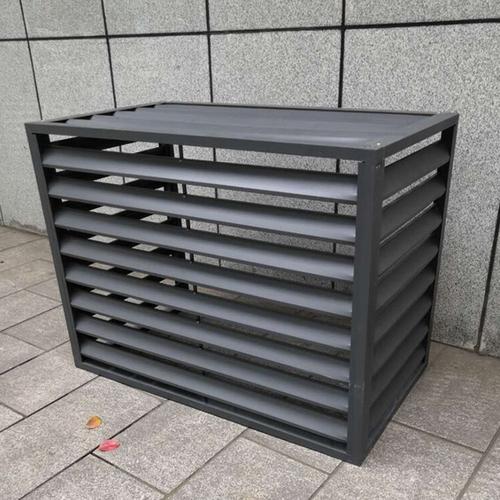

很多人觉得辐射换热是散热的好帮手，恨不得把所有表面的发射率都调到最高。不对，很多场景下，辐射换热是要想办法削弱的。比如户外设备的遮阳罩，很多人觉得只要做个金属板把太阳挡住就行，却忘了遮阳罩被太阳直射升温到六七十度之后，自身作为一个高温表面，会通过长波辐射把热量源源不断传到距离自己只有几十厘米的机柜外表面上，哪怕中间没有任何空气对流，这部分换热量也能占到总热负荷的三成以上。
之前碰到过一个5G基站的户外机柜项目，客户一开始用普通的彩钢板做遮阳罩，内表面没做任何处理，夏天遮阳罩自己的温度能到72℃，通过辐射传到机柜表面的热流密度超过200W/㎡，机柜内部的温升比没有遮阳罩的时候还高了6℃。后来给遮阳罩的内表面贴了一层厚0.05mm的工业铝箔，发射率降到0.05，同样的太阳辐射条件下，机柜的温升直接降了8℃，比加装两个散热风扇的效果还好。
这里一定要区分短波太阳辐射和常温长波辐射的差异。普通的透明亚克力、钢化玻璃，能透过80%以上的太阳短波辐射，但是对常温下的设备长波辐射的透过率不到5%，这就是温室效应的原理。之前有个做设备防护罩的厂家，为了让设备状态能从外面看到，用全透明的亚克力做了密闭的防护罩，结果夏天设备在防护罩里的温升比没有防护罩还高了15度，就是因为太阳的短波透进去了，设备发的长波出不来，全闷在里面了。这种坑，真的每年都有厂家在踩。
前阵子和干了三十年热设计的老周吃饭，他说刚入行的时候，觉得辐射换热就是课本里的公式，实际设计里根本不重要，直到90年代给磁浮列车的牵引变流器做散热，把辐射换热模块关掉重算，仿真出来的温升比实测值低了21度，才彻底把这个参数当回事。干工程嘛，哪有什么可以随便忽略的参数，你觉得没用的东西，往往就是最后让你在客户现场熬夜改结构的元凶。
