上周帮长三角一家做新能源汽车电驱的客户复盘失效数据，翻了3个月的测试报告，发现整整7批次的振动测试数据全是废的。
废在哪？
他们为了赶项目节点，把振动台的传感器直接粘在电驱壳体的加强筋上，用的还是普通502胶，测试到第三小时胶层脱粘，后续的频响曲线全是飘着的杂波，最后装到车上跑了2000公里，输入端的轴承就因为共振磨掉了滚道。
很多人对振动测试的认知还停留在“把夹具装好，按标准谱线跑满时间就算合格”，真到失效复盘的时候才发现，之前攒的所有数据连参考价值都没有。
别上来就调试验台：先搞清楚你测的到底是“什么东西的振动”
我刚入行的时候跟着师傅做测试，第一堂课不是教我怎么开振动台，是先把整个测试系统拆了挨个算固有频率。从振动台的动圈，到连接工装，再到试件本身，甚至是你粘在壳体上的加速度计，每一个环节的共振都会混进最终的测试数据里。
前两年给某光伏跟踪支架做模态测试，一开始测出来的一阶固有频率永远卡在12Hz，怎么调整支架的筋板布局都降不下来，折腾了整整两天，才发现固定试件的工装用了3mm厚的薄铝板，自己的固有频率刚好是11.8Hz——整个频响曲线全是工装的贡献，跟支架本身半毛钱关系都没有。

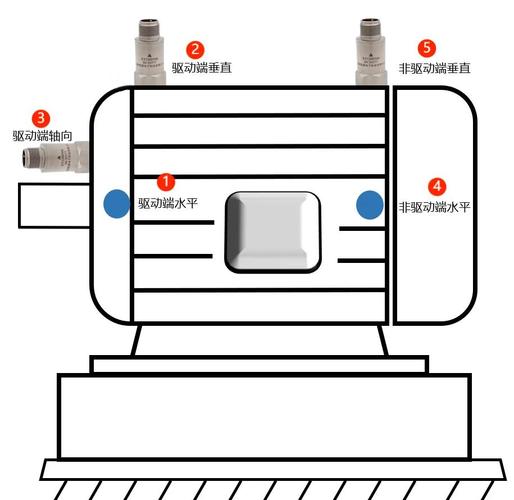

关于传感器安装的要求，按照ISO 5348的规范，加速度计的自身安装共振频率要比测试频段的上限高2倍以上，刚性螺栓安装时，耦合接触面的平面度要控制在0.02mm以内，涂薄薄一层硅脂填充微观间隙，才能保证信号传递的不失真。我见过最离谱的操作，是测试人员把传感器用泡棉胶贴在振动台的侧面，说“反正台体振动和试件是同步的”，鬼才信！那种泡棉的阻尼比能到0.3以上，高频段的信号直接被滤没了，测出来的2000Hz以上的数据全是噪声。
还有个容易被忽略的细节：传感器的质量要远小于试件的质量，一般要求不能超过试件质量的1%。不然你一个20g的加速度计贴在200g的薄壁盖板上，相当于给盖板加了个额外的质量块，测出来的固有频率比实际值低好几十Hz，完全不准。
扫频不是走流程：你攒的频响曲线，90%的人读错了
很多人做扫频测试，就是按5~2000Hz的对数扫频，导出来曲线找个峰值就标成固有频率，完事。真的这么简单？
之前对接过一个做工业离心风机的客户，他们测出来叶轮的一阶固有频率是99Hz，刚好避开了电机的2倍转频（额定转速2970rpm，对应基频49.5Hz），当时觉得设计得完美，结果样机装车跑了一周，叶轮就因为共振出现了裂纹。后来重新复现测试才发现，他们之前的扫频速率设成了1oct/min，按照GB/T 3075.1的要求，对于阻尼比小于2%的金属结构，扫频速率不能超过0.5oct/min，不然因为测试系统的跟踪滞后，测出来的峰值会往高频方向飘，实际的固有频率其实是97.8Hz，刚好卡在2倍转频的共振带里，差这1.2Hz，就直接导致了整批叶轮的失效。
拿到频响曲线之后，算固有频率只是第一步，得用半功率带宽法把阻尼比算出来，公式其实很简单：阻尼比ζ = (f2 – f1)/(2f0)，其中f0是峰值对应的中心频率，f1和f2是峰值两侧幅值下降3dB的位置对应的频率。别觉得这是书本上的死公式，你算出来的阻尼比，直接决定了共振区的应力放大倍数——阻尼比1%的结构，共振时的响应能到输入的50倍，要是阻尼比5%，放大倍数就只有10倍，这中间的差异，直接决定了你的零件能不能扛住实际的振动载荷。
说真的，我每次看到测试报告上扫频速率写1oct/min，就知道后面的数据根本不用看，全是测试人员为了赶进度图省事的操作。还有人读曲线的时候只看幅值，完全忽略相位信息——碰到两个挨得很近的峰值，没有相位图根本分不出来是两个独立的模态，还是工装和试件耦合出来的伪信号。之前碰到过一个减速器的测试，频响曲线上120Hz和128Hz的位置有两个挨得很近的峰，一开始以为是减速器壳体的两个固有频率，后来看相位曲线，两个峰的相位跳变是连续的，根本不是独立的模态，就是因为工装刚度不够，和试件耦合出来的一个共振峰，跟减速器本身的动态特性一点关系都没有。
随机振动的随机坑：别拿着谱线直接套，你的试件根本没那么“结实”
随机振动是现在工业产品测试里用得最多的工况，很多人图省事，直接把行业通用的谱线输进振动台控制器，开跑就算数。我见过最离谱的一次，是某做仓储AGV的客户，直接套了乘用车的ISO 16750-3随机振动谱，跑了2个小时，壳体上的接插件就震松了，他们一开始以为是接插件的锁止结构设计强度不够，要重新改模具，后来才反应过来——AGV实际行驶的路面是平滑的环氧地坪，行驶时的振动加速度总RMS值只有0.3g，而乘用车的谱线是按10万公里烂路行驶的等效疲劳载荷设计的，总RMS值是1.2g，整整差了4倍。这个测试的条件从根上就错了，测出来的失效根本不是实际使用中会碰到的问题，纯纯的测试过度。
还有个更隐蔽的坑：做随机振动的时候，别光盯着振动台的输入谱是不是对的，一定要实时监控试件的响应。很多人觉得我控制好台体的输入加速度，试件承受的载荷就和设定值一致，实际上当试件在测试频段内存在共振峰的时候，实际的响应加速度会比输入高好几倍。之前测某动力电池包，在18Hz的位置有个共振峰，响应加速度是台体输入的6倍，要是光控制台体的输入，那实际试件承受的振动应力早就超过了设计值，测出来的螺钉断裂、焊缝开裂，根本不是实际工况下会发生的失效，完全是测试方法不对导致的。
我一般要求团队做随机振动的时候，必须在试件的关键响应点贴至少两个加速度计，实时监控响应的RMS值，一旦发现响应比预期高2倍以上，就要及时调整谱线的控制策略，不然花几十万做的试验，最后出来的结果根本没有工程参考价值。
前阵子跟一个刚入行的年轻工程师聊天，他说振动测试不就是把试件往台上一夹，按说明书点开始嘛。我当时没反驳。
哪有那么简单。
你要懂模态原理，要懂传感测量的误差来源，要懂工装刚度对测试结果的影响，要懂不同工况下的载荷等效逻辑，还要懂零件在振动环境下的失效机理。那些花了大价钱采购的振动台，要是连最基本的安装、扫频、谱线设置都搞不对，说白了就是个能来回晃的大铁架子。
