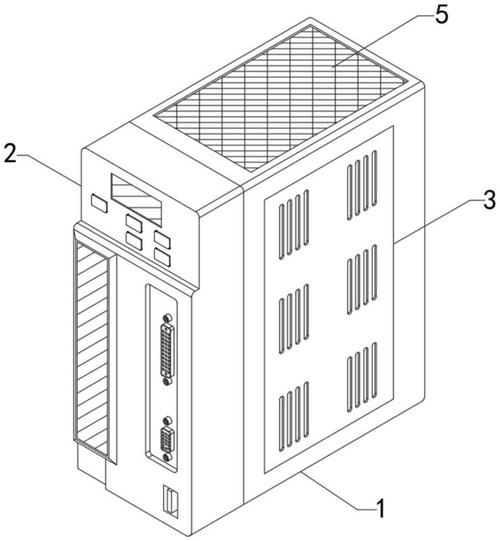

上周帮苏州的客户改伺服驱动器的散热结构，原本按手册算出来的热阻余量留了30%，实测壳温还是飙到92℃，差点过不了安规。翻了三遍报告才发现，全栽在最基础的热传导环节。
很多人觉得热传导就是套傅里叶定律的数学题，把材料参数代进去算就行。说实话，工程现场的热传导，和教材里的理想模型差得能有十万八千里。
别把傅里叶定律用成纯数学题
傅里叶定律的公式很简单：q = -λAΔT/δ，热流密度和导热系数、接触面积、温差成正比，和传导距离成反比。刚入行的时候我也觉得，把手册上的参数代进去，算出来的结果肯定准。
错。
首先是导热系数λ的取值，绝大多数人直接抄材料手册上20℃常温下的数值，根本不考虑实际工作温度下的参数漂移。比如常用的6061铝合金，20℃时导热系数是202W/(m·K)，但当传导路径上的温度升到125℃时，这个值会掉到178W/(m·K)，差出去12%。我刚工作那会就踩过这个坑，给变频器算散热片热阻，拿常温参数算的结果，最后实测比计算值高11.7%，返工了整整两周。
更隐蔽的坑是接触热阻。很多人计算的时候，直接把两个靠螺丝锁在一起的零件当成同一块均质材料，完全忽略微观接触面因为表面粗糙度形成的空气间隙带来的热阻。举个例子，两个机加工的铝面，粗糙度Ra1.6，平整度0.05mm/m，不涂任何导热介质的话，接触热阻能占到整个串联热阻的40%以上。我上次见个刚毕业的工程师做IGBT模块的散热设计，把模块直接锁在铝散热片上，连导热硅脂都不涂，最后模块满载运行10分钟就因为过热触发保护，还纳闷为啥和计算结果对不上。
这里提个行业通用的规范，GB/T 8110-2019《电气设备散热系统通用技术要求》里明确写了，当两个金属接触面的间隙超过0.05mm时，必须填充导热介质，不然热传导的计算结果根本不具备参考价值。
热传导路径上的“隐形堵点”排查
还是说回苏州那个伺服驱动器的项目，客户的原设计里，IGBT模块和铝散热片之间垫了一层1mm厚的环氧树脂绝缘片。我当时看到这个设计都愣了——环氧树脂的导热系数才0.8W/(m·K)，算下来这一片的热阻，居然比整个200mm长的铝散热片的热阻还高。这相当于在通热水的管道中间，硬插了个橡胶塞啊。
排查热传导堵点的时候，别光把所有段的热阻加起来算总数，一定要把每一段的热阻占比列出来，只要单段热阻超过总热阻的20%，要么换材料，要么改结构。就说那个绝缘片，后来我们换成了厚度0.5mm的氮化铝陶瓷片，导热系数3.2W/(m·K)，直接把这一段的热阻砍掉了75%，最后满载实测壳温从92℃降到68℃，之前的热阻余量一下子就够了。
说真的，见过太多工程师做散热设计，上来就找尺寸最大、肋片最密的散热片，钱花了不少，根本不看传导路径上的连接环节。还有个常见的误区是导热硅脂涂覆量，很多人觉得涂得越厚导热越好，挤一大坨在接触面上，最后压合完硅脂层厚度超过0.2mm，热阻反而比薄涂的高30%。正确的涂覆量是压合后硅脂层厚度在0.03-0.08mm之间，完全覆盖接触面的边缘就行，别贪多。
别拿理想热传导模型算长期工况
热传导从来不是静态的。刚装配完的设备，接触面贴合紧密，导热介质性能稳定，测出来的热阻很漂亮。但用个三五年之后呢？
去年去现场运维一台工业电源，客户反馈设备满载的时候经常触发过温保护。我们拆开检查的时候发现，散热片的肋片表面全是氧化形成的致密氧化铝层，还有一层积灰。氧化铝的导热系数不到10W/(m·K)，相当于在每一片肋片的热传导路径上，多了一层高阻的“壳”。把表面的氧化层和积灰刮干净之后，同样的工况下，模块壳温直接降了18℃，过温保护再也没触发过。
还有之前见过的一个项目，为了降低接触热阻，用了纯铟箔当导热介质。铟的导热系数86W/(m·K)，刚装完的时候接触热阻确实低，比普通硅脂好一倍。但铟箔很软，在长期的温度循环下会慢慢蠕变，接触面的预紧力会随着时间下降，用了3年之后，接触热阻比刚装完的时候高了60%。要是设备的设计寿命是10年以上，这种短期效果好的介质，反而会成为长期可靠性的隐患。
所以做热传导的长期可靠性计算的时候，一定要乘上1.3-1.5的老化系数，别拿刚装配完的实测值当终身值。不然用个两三年就批量出热失效，售后的反馈能把你埋了。
上周给客户发修改方案的时候，附了一张我们团队整理的热传导计算核对清单，从材料参数的温度修正，到接触热阻的取值，再到长期老化的余量，一共12条。做工程嘛，哪有那么多天才设计，不过是把之前踩过的坑，一个个变成下次的检查项而已。
