上周课上撞见个挺典型的事儿，一个学生改了三次装配图，还是被导师打回来，抱着电脑蹲在我办公室门口叹气。我翻了翻他的三维模型，尺寸没错，公差标了，壁厚也是按教材推荐范围取的——问题出在哪？整个箱体就是个规规矩矩的方盒子，掏了几个孔把齿轮轴承塞进去，就完事了。他说，箱体不就是个装零件的壳吗？还能有什么花花肠子？
课堂上的普遍卡点
刚学机械设计的学生，十个有八个会这么想。我见过太多毕设的箱体模型，光溜溜一个壳，别说加强筋，连转角都是直上直下的直角。

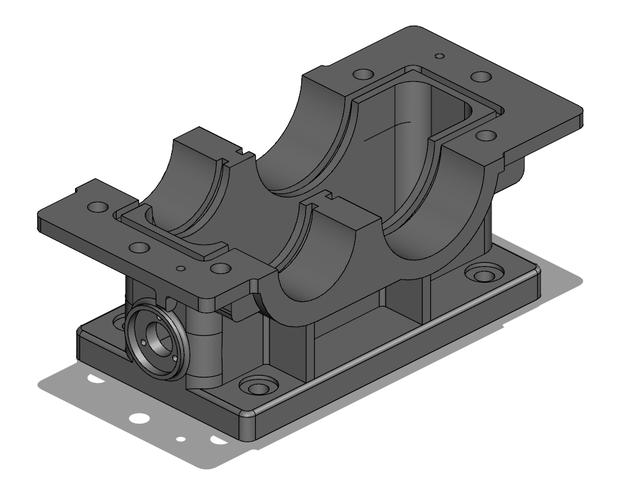

机械设计专业学生错误箱体三维建模图
前年带毕设，有个做小型冲压设备的学生，就是这么干的。做样机的时候，压了不到二十次，箱体转角直接裂了一道两公分长的口子。他蹲在拆装间焊了一下午，焊完补了腻子，又裂了。最后抱着裂开的箱体找我，脸黑的跟炭似的。
我问他，你设计的时候想过箱体要受力吗？他说，教材上只说箱体是支承传动件的容器…哦，合着容器就不用受力了？容器装水还得扛水压呢，对吧？
大部分新生的卡点都在这：把箱体的功能简化成了“容纳”，忘了它首先是整个设备的受力骨架。所有传动件的力，最终都要传到箱体上，箱体再传到安装基础上。你骨架软了，变形了，轴承的同轴度直接歪，齿轮啮合间隙乱跳，用不了半年就得坏。
几个没写在教材上的设计取舍
教了这么多年，我总结了三个最容易错的选择，每次课都要念叨一遍。
第一个就是减重还是刚度。现在都喊着要轻量化，学生一上手就到处挖槽掏孔，恨不得把箱体挖成网。去年有个学生做减速器设计，把主轴安装座背面的贯通筋挖了一半，说能省两公斤材料。我给他跑了个简单的仿真，主轴端变形直接干到0.18mm，比允许公差大了三倍，转起来能不晃吗？减重要减不受力的地方，不是对着承力的位置下刀，这点说一百遍都有人错。
第二个是分体还是整体。很多学生默认就做上下对开的分体箱，说方便装配。我就问他，你这个减速器总共就巴掌大，本来就是给小型农机做的，成本压的这么死，做分体就要加两根定位销，还要做分箱面，还要加密封胶圈，一套下来成本涨快两成，犯得着吗？不能做整体箱体侧开门吗？不能从两端端盖装零件吗？不看应用场景，抱着惯例走，肯定错。
第三个是性能优先还是工艺优先。我见过最离谱的设计，箱体内部掏了四个不规则的凸台，说是定位用，问他为什么不能把定位做在箱体外侧，他说看某篇核心论文里这么画的。哦，那篇论文做的是航天用的样机，总共就做一台，花多少钱加工都无所谓，你这是要量产给五金厂做的，内部掏不规则凸台，专用工装做下来，工时翻五倍，哪个厂愿意给你做？设计不是画出来就行，要能做出来，还要做的便宜。

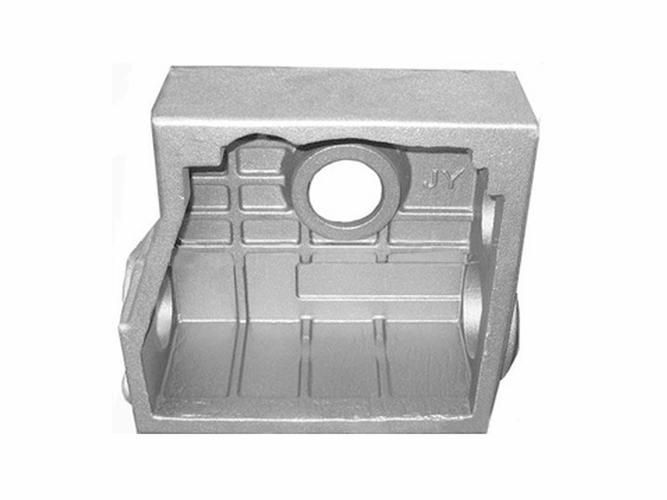

机械加工车间待加工铸铁箱体毛坯图
改了三年教案的一点感受
改了三年教案的一点感受
最开始我讲箱体，也是按着教材的顺序来：先讲分类，再讲壁厚设计，再讲公差标注，讲完留作业，结果学生交上来全是光溜溜的方壳。我才意识到，教材要讲通用性，没法把设计里的取舍说透，得改。
现在我讲箱体，第一节课先不讲公式，直接带学生去实验室摸报废件。摸开裂的直角转角，摸报废减速器里变形的轴承孔，摸合格箱体上的加强筋是怎么布置的，摸分箱面的密封槽是怎么开的。摸完再回教室讲，学生一下子就懂了，原来箱体不是画个壳掏几个孔就完了。
不过话说回来，也不是说箱体做的越硬越好。我还见过学生把减速器箱体壁厚做到15mm，比要求厚了一倍，重量超了快一倍，材料费直接涨了一大截，运输成本都跟着涨，这也是过犹不及。设计本来就是平衡，平衡性能和成本，平衡加工和装配，平衡重量和刚度，箱体最能练这个本事。
前两年毕业的一个学生，现在在一家做压缩机的工厂做开发，去年回学校找我吃饭，说刚去的时候跟着师傅改一款老产品的箱体，师傅拿到图第一句话就是，你先把力的走向画一遍，再改尺寸。他说当时一下子就想起我上课说的话，原来学校里教的这点东西，到厂里真能用得上。
我听完挺开心的。教机械设计，不就是教学生这点真东西吗？别看着箱体简单，就是个铁盒子，里面藏的全是对实际需求的判断，错一点，整个机器都要出问题。
