上周改课程设计，翻到第十本，气的我笔都放下了。一个做小型振动筛的学生，把底座做的薄得像包装饼干的瓦楞纸，还给我在计算书里写“重心满足要求，减重符合设计规范”。
课堂上永远讲不透的“看不见的受力”
学生的通病，十个做设计，八个把底座当配重块。反正就是放在最底下压着，别让设备倒了就行，对吧？教材上也坑人，画受力分析的时候直接把底座涂成死黑一块，标个“固定端”，所有变形都忽略不计。学生看了，当然记死了。
上次带毕设那个小孩，做实验室用的小型三轴剪切试验台，一开始为了凑轻量化的要求，在底座上挖了整整七个减重孔，比原方案省了三公斤铝，得意了好久。结果装完上台架测定位精度，末端误差怎么都压不到0.5丝以内，换了丝杠换了导轨，换了联轴器，折腾了快一个月，误差还是飘。
后来我让他把应变片贴到底座横筋上，一开机，自己看读数。哦，原来设备运动的时候，底座自身的变形才是很多精度超差的元凶，变形量就快两个丝了，比丝杠本身的行程误差还大。

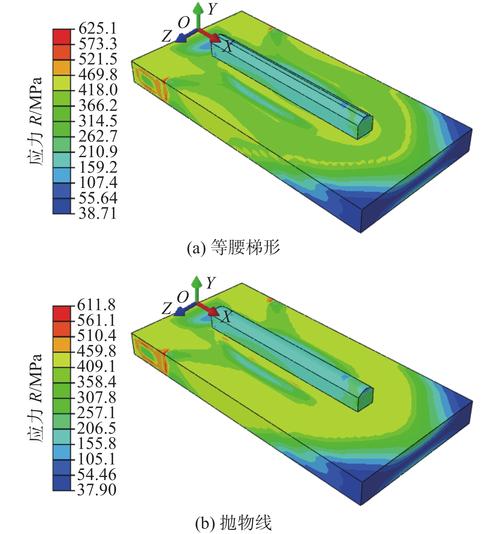

机械设计学生错误底座设计有限元受力云图
就是这个云图，红色那片应力都快超屈服强度了，学生之前只算了底座静止放置的受力，动态载荷一点没考虑。
说实话，这个坑我刚工作的时候也踩过。那时候帮车间改个小型送料机，为了省成本把底座砍薄了两公分，试机的时候整台机子跳得像开最大音量的广场舞音箱，差点从台面上掉下来。所以我现在改学生方案，第一个看的就是底座，不是看重量，是看受力路径顺不顺。
我改底座方案的几个不成文规矩
没什么成文的标准，都是踩坑踩出来的经验。
第一条，要当基准的底座，绝不乱开减重孔。什么叫要当基准？比如机床床身底座，比如测试设备的安装底座，整个设备的精度都靠这个底座拉着，你乱开孔，破坏应力分布，用半年时效变形，精度直接歪。要是只是放个抽水泵、放个电机的底座，那无所谓，挖空了减重省料都没问题，本来就不需要它保精度。
第二条，拓扑优化完，一定要算共振频率。现在学生都会用拓扑，一上来就把底座优化得全是细细的加强筋，看起来特别高级，重量轻，静态应力也好看。一问，动态特性算了吗？个个都摇头。
之前有个学生做协作机器人的固定底座，拓扑完静态刚度刚好，结果一跑高速，共振频率刚好落在机器人的工作频段里，整台机器人抖得像筛糠。

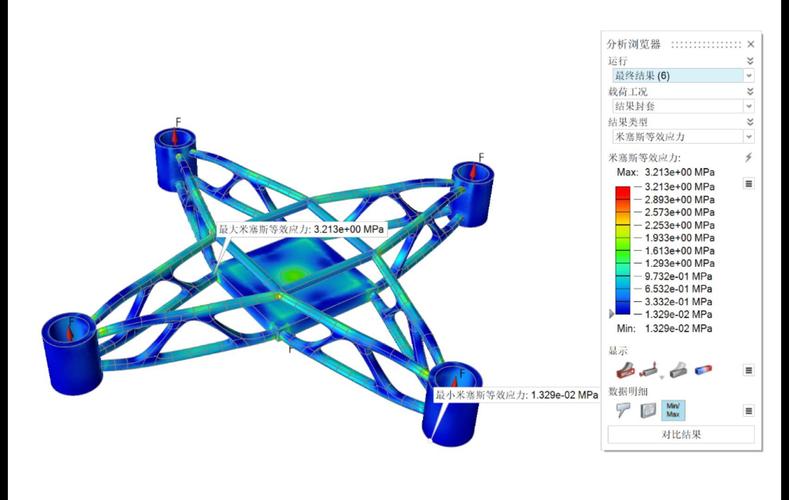

机械设计底座拓扑优化前后共振频率对比图
你看这两张放一块，差了快二十赫兹，就差在筋的分布上。拓扑只帮你找最优的静态受力，动态的东西还是得自己调。
第三条，地脚螺栓的安装位置，一定要对应筋的位置。别把螺栓孔开在两个筋中间，那受力直接掰弯底座边缘，这个错，学生十有七八会犯，我改作业的时候见太多了。
不过话说回来，也不是不让减重，就是得懂取舍。我见过有人为了省半公斤料，把底座的基准边切掉两个毫米，最后装配的时候装不上，重新铣，省的那点钱连电费都不够付。
要教的从来不是公式，是踩坑的经验
要教的从来不是公式，是踩坑的经验
以前我上课，照着PPT念，底座设计三原则：稳定性好、强度足够、结构工艺性好。全是正确的废话，学生听完还是不会画。
现在我改了，第一节课就把当年我踩坑做坏的那个送料机底座扛进教室，让学生传着摸，摸变形地方的凸痕，自己拿塞尺塞进去量变形量。没人会忘这个触感。
很多学生毕业进公司，第一个活就是画各种底座，画了大半年全错，为什么？学校里教的都是理想化的模型，没人告诉你，车间里地脚螺栓不可能拧得一模一样紧，底座装上去本身就带预应力，放三个月，预应力释放，精度就飘。没人告诉你，不同的加工工艺，底座的残余应力不一样，铸造的比焊接的稳，就是贵，你怎么选？这些东西，教材上不会写，只能靠老师把踩过的坑讲出来。
底座是所有精度的根，根歪了，上面你把滚珠丝杠换成进口的，把导轨磨得再平，都白搭。我现在改作业，只要学生没做底座的动态响应仿真，直接打回去，别跟我扯什么浪费时间，真到了工厂出问题，那才是真浪费时间。
昨天刚打回三个学生的底座方案，一个个都觉得我没事找事，不就是个底座吗？等他们自己装完设备测精度就懂了。
今天备课闲得慌，记下来，下次上课再拿出来说。
