上周收大三机械设计课程设计的初稿，一半人栽在同一个地方。
第一节课就踩坑：把压力当流量用
要做一个1秒推100kg工件的上料工位，学生上来就算。对着公式F=P*A，算出0.5MPa压力下缸径刚好够，画完图交了。
拿到实验室搭好样机，通上气一按开关——活塞半天挪不动，好不容易动了，慢得像蜗牛爬。
学生第一反应都是缸径选小了，换大一号缸，压力调到0.7MPa，还是不行。
我刚当老师那会，遇到这种情况还会骂学生上课不听讲。后来自己去车间帮工厂改设备，才懂错的是我，不是学生。
气动气缸推力流量匹配计算表
教材里第一页就列出来，气压传动优点是清洁、成本低、反应快，缺点是精度低、刚度差。学生都背得下来，但是没人告诉他们，气压最核心的特点是可压缩，这一点从根上和液压不一样。
液压油基本不可压缩，你算对推力，只要泵够，速度就能达标。气压不一样，哪怕你推力算对了，流量跟不上，压缩空气慢悠悠填不满缸腔，活塞怎么可能快得起来？
更坑的是，整个气路从空压机出口，到过滤器、干燥机、电磁阀、接头、管子，每一处都在卡流量。哪怕你缸选对了，电磁阀通径小一号，管子细一毫米，速度直接掉一半。
这些内容，教材里写在附录的角落，考试不考，我原来也不讲，学生可不就踩坑嘛。
改完教案才懂：要先讲坑，再讲原理
原来我讲课的顺序是：气源→元件→原理→公式→应用，按部就班，四平八稳。现在我反过来，第一节课先放去年学生做砸的样机视频，直接把问题抛给大家，自己找错。
你别说，效果好太多。
大部分人上来都会说推力不够，让他们换大缸调压力，折腾十分钟还是不行，才会往别的地方想。有人摸了摸管子，突然问，是不是管子太细了，气过不来？
哦，到这一步，再讲流量匹配，讲通流阻力，讲可压缩性对动态特性的影响，学生一下子就记住了。
说实话，现在很多教材编得真的太敷衍。上来就罗列元件分类，参数表抄一遍，优点缺点列三点，看完学生还是不知道自己设计的时候第一步该算什么。

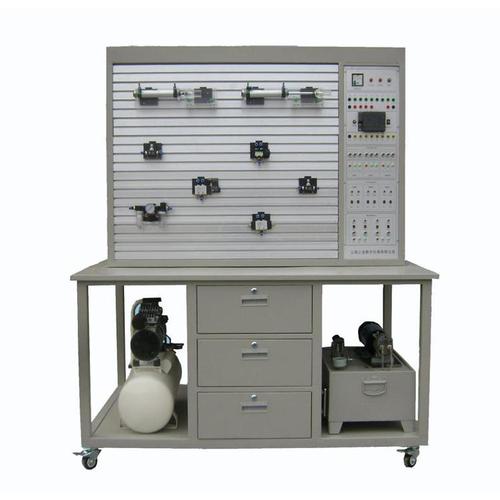

气压传动气路通流能力实验台
我现在改的教案，每讲一个知识点，就配一个学生踩过的真实坑。讲气缸选型，先放那个慢得离谱的视频；讲空气处理单元，先放去年冬天气缸锈死卡死的照片；讲换向阀，先讲为什么有人选了机能不对的阀，气缸断电直接下滑砸坏工件。
不过话说回来，这些坑本来就该教，不是吗？我们教的是设计，不是背百科考试。
比选型更重要的：什么时候别用气压
比选型更重要的：什么时候别用气压
我发现学生还有一个通病，刚学什么就总想用什么。
上次有个学生做精密检测台的顶升机构，要求定位精度0.1mm，他非要用气缸，说气压传动结构简单，我刚学完顺手。
我直接给打回去了。
我刚工作那会，也犯过一模一样的错。给一家家电厂做零件分拣工位，为了省成本，全套用气缸，结果夏天空气湿度大，压缩空气含水量高，气缸摩擦力变了，速度直接飘，错率比设计要求高了三倍，最后拆了一半换伺服才搞定，赔了不少功夫。
所以现在我上课反复说，气压好是真的好，但是不是什么活都能接。
你做粗定位的工位，比如流水线推一下工件，开关门，分选装箱，要求一秒动好几次，停歪个一两毫米完全不影响，还有防爆防水要求的场景，用气压太香了。元件便宜，坏了拔下来换个新的，十分钟搞定，成本比伺服低太多，还不怕水溅粉尘。
但你要定位精度，要稳，负载还会变，那别碰。它天生可压缩，你再怎么调参数加闭环，天生的缺陷改不了，何苦呢？
昨天整理旧教案，翻出来我刚当老师时候写的气压传动讲义，密密麻麻全是原理推导，元件参数，半页都没提实际会遇到什么问题。现在的讲义，一半都是各种坑的记录，学生犯过的错，我自己犯过的错。
教设计这么多年，越来越觉得，哪有那么多高大上的东西。不过就是把前人踩过的坑摆出来，告诉后来人，这里有路障，绕着走，那里有甜头，放心踩。
对吧。
