上周改毕设，又看到三个学生栽在同一个地方。选齿轮模数的时候，照着强度公式算完，直接圆整选了小一号，交出来的设计图，寿命直接打了三折。
课堂上永远绕不开的那个卡点
刚学的孩子，十个有九个都觉得，齿轮传动不就是两个轮子咬着转？把课本上的强度公式套完，参数对得上，不就完了？
真的，没用。
上次带的本科生课程设计，做小型搬运车的行走减速箱，有个男生绘图特别干净，参数算出来模数1，强度刚好满足要求，说什么都不肯改大一号。我提醒他安装的时候有误差，轴还有挠度，他说公式里已经乘了安全系数。结果做实物出来，跑了8小时，从动轮断了三个齿。

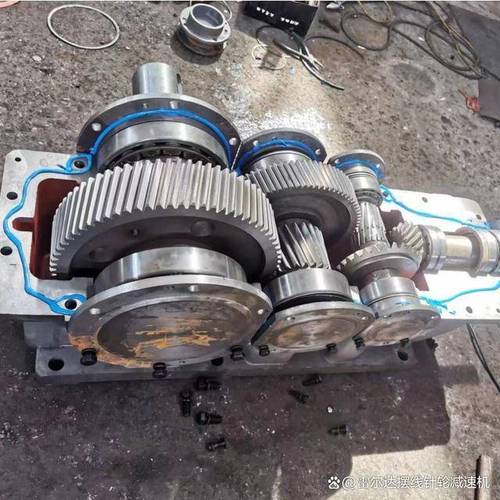

学生课程设计断齿的减速箱齿轮实物图
拿回来给他看断面，平整得很，就是过载断的。他还纳闷，安全系数我取了1.2，明明符合要求啊。我问他，你算载荷的时候，把启动冲击算进去了吗？你选的齿轮材料是45钢正火，你知道正火的齿面硬度波动范围有多大吗？
瞬间哑了。
说实话，课本上给的公式，都是把所有变量揉好，给你一个系数让你直接乘。可没人告诉你，那些系数是怎么来的，什么情况要调大。闭式传动和开式传动的失效形式本来就不一样，开式你按闭式算强度，齿面还没磨坏呢，齿根先断了。很多学生到毕业都不知道，齿轮传动的强度计算，本质上是给你一个底限，不是最优解。
那些被考试忽略的设计取舍
不过话说回来，不光学生，很多刚入行的设计，也容易走进一个误区：精度越高越好，参数越标准越好。
去年有个企业来找我们做项目改造，给木工机械做进料机构，原先的设计用了6级精度的硬齿面齿轮，三个月就要换一套，成本特别高。我去看了，开口就笑，全是木屑的开式环境，你给我用高精度齿轮有什么用？齿槽里卡满木屑，精度再高也磨啊。后来改成8级精度的软齿面，留了比标准大0.1毫米的侧隙，齿面做了抛丸，成本降了三分之二，寿命反而翻了一倍。
你看，设计哪里是按标准套，全是取舍。
再比如变位齿轮，课本里讲变位，上来就是凑中心距，考试也只考凑中心距的算法。可实际用的时候，谁没事凑中心距啊？小齿轮容易磨，齿根容易断，给小齿轮正变位，齿根变厚，齿面接触强度也提上来，不香吗？我问过很多刚考完试的学生，变位系数除了凑中心距还有什么用，十个有八个答不上来。

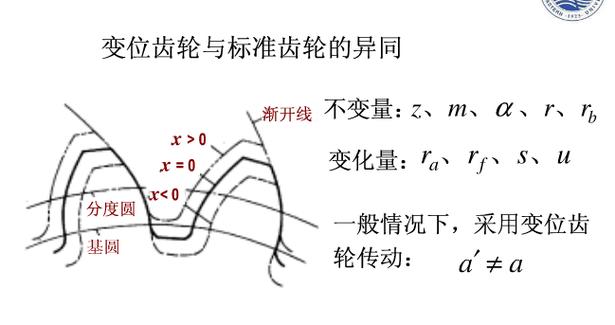

不同变位系数的齿轮齿形对比切片图
中心距不够才变位，这是多少教材给学生埋的坑。还有传动比，很多人觉得齿轮传动的传动比必须严格不变，所以一定要圆整到整数？不对啊，你做减速箱，总传动比是固定的，分给每一级的时候，稍微差个百分之一，根本没人能看得出来，反而能让你选到更合适的齿数，避免根切，这不比死抠整数强？
改了三次教案才想通的教学逻辑

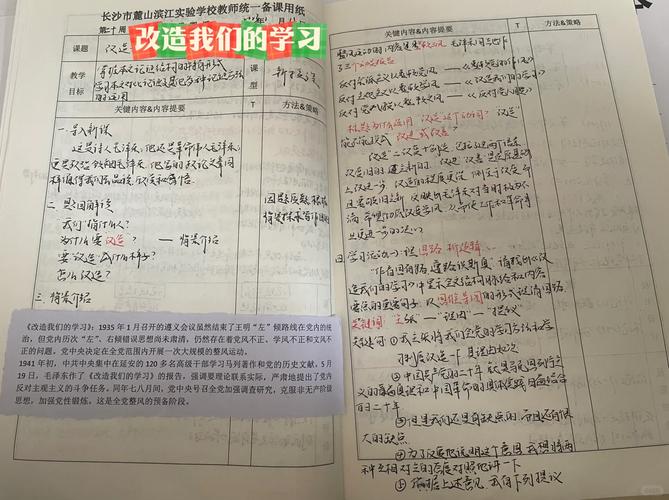

改了三次教案才想通的教学逻辑
前两年评精品课程，我把用了十年的教案改了三次。原来的教案和大部分教材一样，先讲分类，再讲参数，再讲强度计算，最后讲结构。每次讲完，学生提问都是“老师这个系数为什么取1.5不取1.3”，根本没人问“我这个场景该选开式还是闭式”。
后来干脆把顺序倒过来。第一节课不拿课本，拿三个坏齿轮放讲台上：一个断齿，一个磨平了齿面，一个点蚀坑密密麻麻。让学生传着摸，摸完分组说，你觉得这个为什么坏。有人说强度不够，有人说用错地方了，有人说没留间隙。等他们吵完了，我再讲，不同的失效对应不同的设计思路，再倒推参数怎么选，公式怎么用。
改完之后，学生的课程设计，犯低级错误的少了快一半。
原来我总觉得，教书要给学生最正确最标准的知识，现在才明白，工程设计哪有什么绝对正确的标准。齿轮传动教了这么多年，我最大的感悟是，你得先让学生知道，实际的齿轮不是画在CAD里那两个完美的分度圆，是装在轴上，会晃，会弯，会进灰，会过载的金属块。你算出来的参数，要给这些意外留余地。别把设计做成算术题，要做成权衡题。对吧？
很多学生毕业了，进工厂，看到师傅改设计，把算好的模数放大一级，把精度降一级，还觉得师傅不对，其实师傅吃的亏，比你学的公式多。哦对，还有一个点，很多人设计完齿轮，从来不算啮合角的变化，变位之后啮合角变了，侧隙变了，你不调，转起来要么卡要么响，这个点，我现在每次上课都要拿出来强调三遍，还是有人忘。
反正教机械设计就是这样，你得把课本里那些理想的泡泡一个个戳破，再把实际的经验填进去，学生出门才不会踩坑。
