很多机械设计项目里，蜗杆传动是看起来入门简单、出了问题才知道全是坑的环节。本文整理了十多年实际项目里攒下来的选型、热设计、装配的踩坑经验，给有基础的工程师做参考。
选型不是套表格：头数和模数的隐性权衡
说实话，我见过太多做了三五年设计的人，拿到需求第一反应就是翻标准表格找参数，把中心距凑对了就算完工。哪有这么简单。
去年东莞一个做自动缠绕机的客户来找我救场，说他们新出的设备传动箱不到三个月蜗轮就磨穿了，噪音大到隔壁工位都没法正常干活。拆开来一看，参数全是按GB/T 10085-2018选的，160mm中心距，传动比10，选了z1=4、z2=40，模数5m，看起来完全合规。问题出在哪？他们设备是24小时连续满负载运行，选z1=4确实比z1=1效率高不少，但齿面滑动速度直接冲到了7.2m/s，超过了他们选的锡青铜蜗轮的许用滑动速度6m/s。
这不就出事了。
很多人只记得头数越多效率越高，偏偏忘了头数增加会直接把滑动速度拉上去，加速齿面磨损，尤其是连续运行的场合，这个影响被放得特别大。
那传动比固定的时候，到底怎么选？我自己摸出来的规律：连续满负载运行的场合，宁愿选z1小一级，把寿命余量留出来，也不要为了那几个点的效率冲高头数。当然，如果是间歇工作的起重机构，那反过来，z1选大一点，制动时发热少，用着更稳，对吧。
还有模数，很多人觉得模数越大齿越结实，其实不对。中心距固定的时候，模数越大，蜗轮齿数越少，重合度越低，传动噪音大不说，齿面接触应力反而会更高。这个逻辑，设计手册上写得太隐晦，九成新手都没注意到。
温升是隐形杀手：热平衡计算真不是走流程
蜗杆传动天生效率比斜齿轮传动低，损耗的功率几乎全部变成热积在箱体内。我刚做设计那会，也觉得热平衡就是算完填个表格交差，走个流程而已，直到碰上个钢厂辊道减速箱的项目才被教做人。
那个项目因为整体空间卡得死，箱体做的比标准减速器小了一圈，结果夏天试运行，不到四小时油温就冲到了92℃，丁腈橡胶密封直接变形漏油，停下来凉两小时再开，没过多久又超温。那段时间我天天泡在现场，测了大半个月温度，才搞明白问题出在哪。
很多人算热平衡，都直接套公式里给的固定散热系数K=15W/(m²·℃)，算出来合格就完事。这哪靠谱？工业车间里多粉尘多铁屑，三个月箱体表面积一层灰，K值直接掉一半，你说能不超温吗？

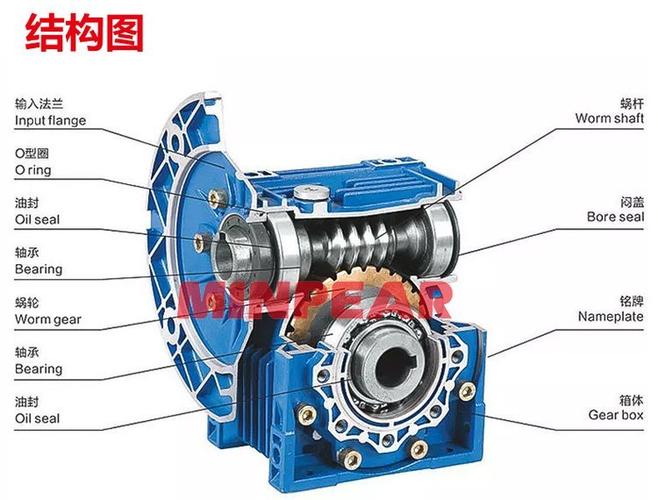

还有箱体散热肋的布置，很多工厂为了好加工，都做成交错横向的，其实自然冷却的时候，散热肋顺着重力方向竖直布置，对流效率能高30%不止，这个小小的改动，就能降五六度，很多人不知道。
说实话，真碰到超温的情况，也不用急着改箱体加冷却。我有个屡试不爽的小技巧：如果滑动速度不超过3m/s，把原来的蜗杆下置改成上置，原来下置搅油损失就比上置高10%~15%，改成上置用溅油润滑，本身就能降5~8度，还不用额外加成本，多好。还有密封，只要油温长期超过70℃，一定要换氟橡胶密封，贵不了几十块钱，能省不知道多少售后麻烦。
装配错位：看不见的失效元凶
参数对了，温度也控制住了，就一定没问题吗？不对。我之前碰过一个包装线的项目，所有计算都对，蜗轮用的是最好的锡青铜，结果不到一年蜗轮就出现大面积点蚀，噪音越来越大。拆开来检查，中心距误差只有0.05mm，完全符合公差要求，材料也没问题。
折腾了两天才找到原因：蜗杆轴线和蜗轮的分度圆中心平面错位了0.22mm。就这么一点点。接触区直接偏到了蜗轮齿的一侧，有效接触面积直接少了40%，接触应力当然超标，不点蚀才怪。

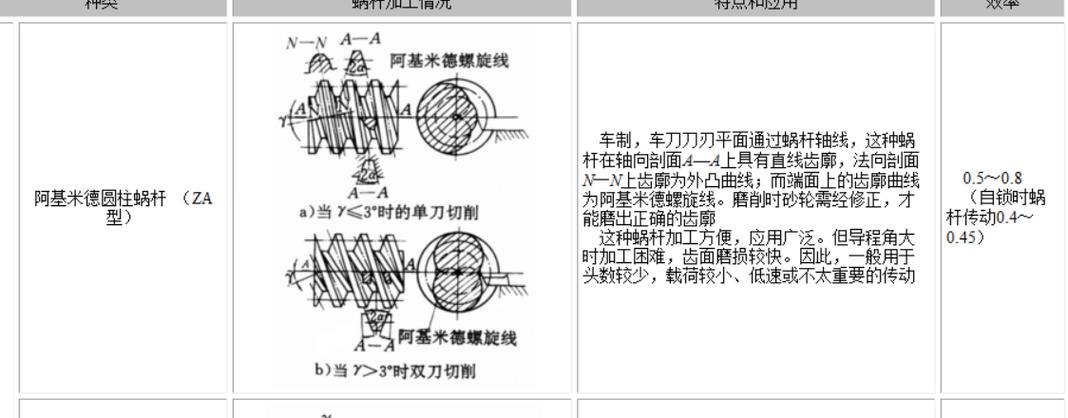

设计手册上只说了要对中，根本没说这个错位量到底允许多大，我后来做了快十组对比测试，才总结出来：对于常用的阿基米德蜗杆，错位量不能超过模数的1%，超过之后，接触应力会呈指数上升。比如模数5的蜗杆，错位不能超过0.05mm，那个项目超了四倍，能不出事吗？
怎么控制？说穿了也简单，装配的时候一定要涂红丹测接触区，正确的接触区应该在齿面中部偏小端，接触面积不能少于50%，很多工厂装配为了赶进度，根本不做这一步，拧紧螺栓就完事，不出问题才怪。不过话说回来，批量生产的减速器用加工中心做箱体，位置度基本能保证，最怕的就是改装项目、小批量自制箱体，孔的位置公差没控制好，很容易踩这个坑。
蜗杆传动原理不复杂，用到现在快两百年了，谁都能说上两句。但真要做出能用十年不出问题的设计，靠的全是对细节的把控，那些设计手册没写透的经验，都是踩坑踩出来的。
