摘要：工业综合可视化数据大屏平台不是展厅的展示道具，是服务生产的核心监控工具，本文结合多个落地项目的实际经验，梳理从需求梳理到现场落地的常见坑点，给有一定基础的中级工程师提供可复用的选型与设计参考。
别上来就堆效果，先锚定工业场景核心需求
干工业自动化这行快15年，见过的大屏没有一百也有八十。九成以上的项目翻车，从需求阶段就埋了雷。
很多甲方一开口就要数字孪生、要3D旋转、要满屏动效，觉得越炫酷越高级。工程师顺着甲方的意思做，最后交差的时候，参观的时候好看，生产的时候没人敢用。
去年在宁波那个汽配厂焊装线项目，甲方一开始找了家互联网团队做，给大屏做了满屏的流体动效和旋转模型，结果现场工控机用的是送的普通商用机，一开大屏整条线的PLC数据刷新都卡，报警推送到大屏晚了7秒，差点出工伤。
我们接盘之后，直接砍了70%的非必要动效，只保留设备异常状态的闪烁提醒，把帧率稳在30帧以上，延迟压到150ms以内。甲方才明白，工业场景的核心永远是稳定可用，可视化只是手段，不是目的。
按照GB/T 2887-2011《计算机场地通用规范》的要求，工业生产区域的工控设备耐温范围至少要覆盖10~45℃，很多选型的时候选消费级显卡，夏天车间不开空调直接宕机，这种低级错误，我见得太多了。

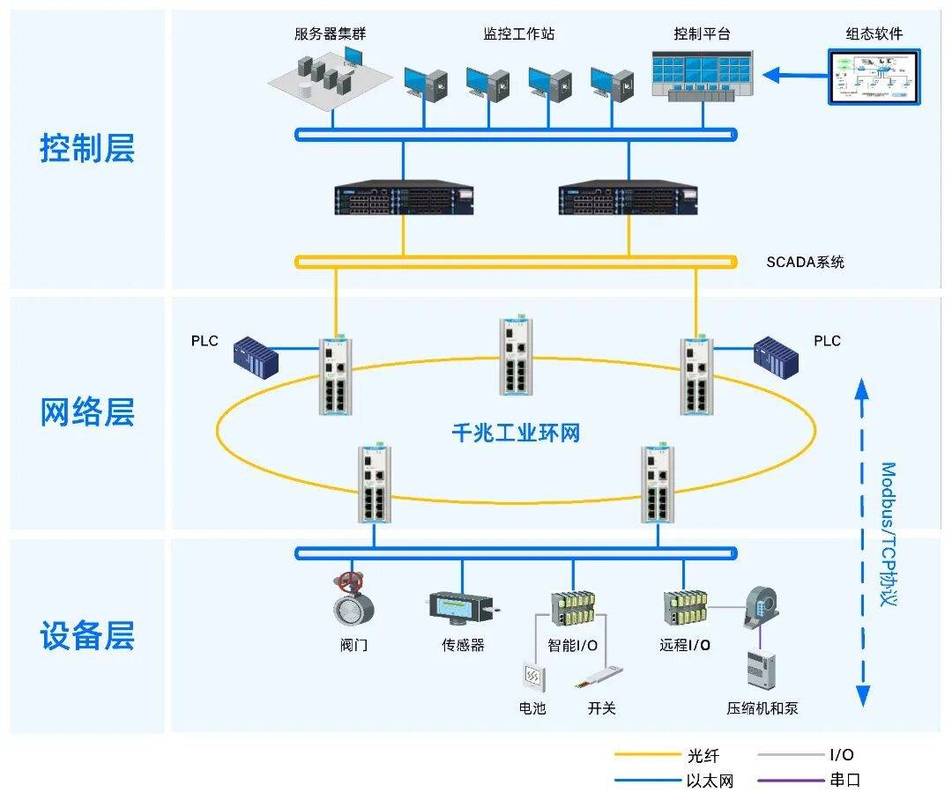

数据接入的隐形坑，多数项目卡在这里
说实话，大屏界面做的好不好看，只是面子。数据接入通不通，才是底子。我接触过的项目里，十个有六个死在对接环节。
很多平台宣传页上写着支持所有主流工业协议，西门子S7、三菱MC、Modbus通通都有，真到现场对接，十年以上的老设备，用的是厂家自定义串口协议，供应商张口就要几十万定制费，不加钱做不了。你说憋屈不憋屈？
三年前浙江某水泥厂的改造项目，五台服役12年的球磨机，原厂家倒闭，原始协议文档丢了。我们团队三个人轮班抓了一周串口数据，一条一条指令对，才把所有运行参数读出来，整整拖了两周工期，甲方天天堵在项目部门口问进度，那滋味，现在想起来都头疼。
这里给大家提个醒，选型签合同之前，一定要把所有要接入的设备列清楚，带着设备去现场测通，再谈付款。还有，点位一定要留冗余，至少留15%的余量，很多供应商按点位收费，工程师为了压价格少报点位，后期加一个模拟量点收两三百，整个项目下来超预算几十万，找谁哭去？
还有实时性的要求，工业生产监控，报警信息的端到端延迟绝对不能超过200ms。很多用重型webgl做的大屏，数据刷新一次要等1秒多，温度超了好几秒才出报警，真出了安全事故，谁都担不起这个责任。
硬件适配，容易忽略的细节决定成败
不过话说回来，软件做的再好，硬件选型错了，全白搭。
就说拼接屏的拼缝，我见过太多甲方为了省十万块，选了3.5mm拼缝的屏，远看看不出来，真正看设备的温度曲线、电流曲线的时候，一条曲线刚好跨了拼缝，直接断成两截，中控室值班的老师傅眼睛花，看错数值，耽误事。如果是做生产监控，预算够的话，至少选0.88mm以下的拼缝，别在这种地方省成本。
供电也是大问题。按照GB 50052-2009《供配电系统设计规范》，一级负荷的工业监控系统，必须做双路冗余供电。很多项目为了省钱，直接接车间的照明电，去年夏天南方限电，停了一次电，大屏系统的硬盘坏了，存了一年的设备运行数据全没了，给后续的设备运维和工艺优化造成多大麻烦？
还有散热，很多中控室为了好看，把大屏嵌到墙里，不留检修和散热空间，夏天大屏背面温度能到55度，液晶屏不到三年就老化发虚，字体都看不清，刚做好的项目就得换屏，太可惜。
最后想说
现在到处都在讲工业4.0，讲数字工厂，很多人觉得做个炫酷的大屏就是数字化了。其实不对，工业综合可视化数据大屏平台，本质是给生产人员用的工具，能稳定的把数据展示清楚，能第一时间推报警，能帮调度人员快速做决策，就是好平台。花里胡哨的东西，能减就减吧。
把钱花在刀刃上，把稳定放在第一位，少踩点坑，多解决点实际问题，比什么都强。
