摘要：很多中级工程师做设计的时候，总把粗糙度当一个随便标的公差参数，选值全凭经验或者抄旧图，很少深究背后的逻辑。我做了16年机械设计，踩过粗糙度的坑不下十个，大到百万级的设备失效，小到批量零件返工，大半问题都出在对粗糙度的一知半解上。
别只盯着Ra：参数选错，全白干
大部分工程师拿到图纸，看到粗糙度只看标注的Ra数值对不对，没人管别的参数。说实话，这是行业里最常见的毛病。

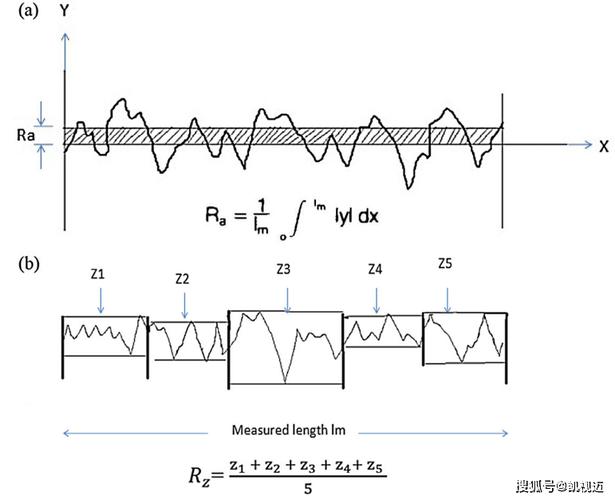

GB/T 1031-2009里，粗糙度参数分好几种，轮廓算术平均偏差Ra，轮廓最大高度Rz，轮廓均方根偏差Rq，不同参数适用于不同场景，哪能只看Ra？
去年我们项目上出了一次密封泄漏事故，批量定制的液压缸，装机不到三个月，12台漏了7台。我当时拆了密封件看，密封唇口磨损得一塌糊涂。查硬度，对的。查材料，牌号没错。查尺寸公差，都在范围内。最后测粗糙度，外协给的Ra确实是要求的0.8，符合要求。一测Rz，直接干到6.5，我们要求的Rz是不超过3.2，超了一倍还多。
为什么会这样？Ra是平均值，波峰波谷的极端值会被平均掉，哪怕有几个大尖峰，Ra依然能合格。可对密封件来说，那些突出的大尖峰就是刀啊，转不了几万圈就把密封唇割坏了。
后来改了工艺，要求磨加工控制Rz，问题直接解决了。不过话说回来，也不是所有场景都要卡Rz，比如一般的外观非配合面，只看Ra完全够，瞎加参数反而给加工添乱。对吧？
不是越光滑越好：精度和成本的权衡
刚入行的时候我也觉得，粗糙度数值越小，表面越光滑，质量肯定越好。所以画图纸的时候，不管什么面都往小了标，结果被车间主任骂了一顿，说我不懂成本。当时还不服，后来踩了大坑才懂。
早年做小型精密磨床的滑动导轨，我为了追求“高精度”，把导轨面粗糙度标成了Ra0.2。结果样机跑了半年，导轨磨损量比同批次标Ra0.8的样机大了整整4倍。为什么？太光滑的表面，没有足够的微凹坑储存润滑油，运动的时候油膜根本建立不起来，两个金属面直接干摩擦，磨损当然快。

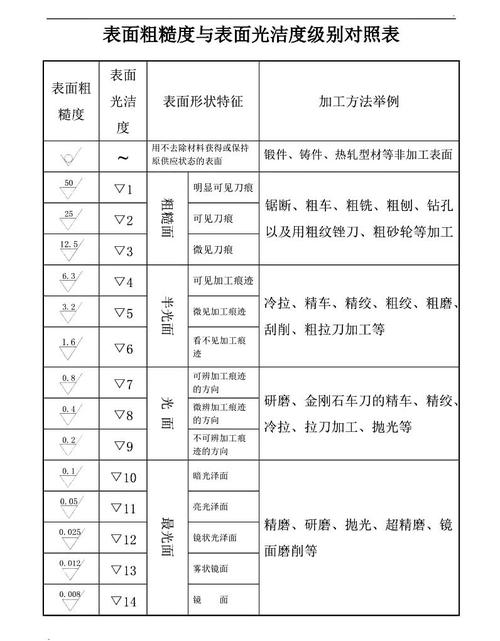

那什么样的粗糙度才是对的？得看工况。举几个我们常用的选型经验，都是踩坑踩出来的：动密封配合面，比如液压柱塞杆、往复轴，一般Ra控制在0.2~0.8μm，Rz必须控制在0.8~3.2μm，符合GB/T 15469的要求，既保证密封的贴合度，又不会磨坏密封。滑动导轨面，一般Ra0.4~1.6μm就够，不需要更低，微凹坑存油，反而延长寿命。
轴承的配合面，内圈和轴的过盈配合，Ra0.4~1.6μm，外圈和轴承座的过渡配合，Ra0.8~3.2μm，标得再小，加工成本直接翻两到三倍，对配合精度的提升微乎其微。还有需要保证摩擦系数的螺栓连接面，粗糙度不能太小，一般Ra1.6~6.3μm就刚好，太光滑了摩擦系数反而降了，预紧力容易松。
说实话，现在很多年轻设计，开口就要Ra0.1以下的表面，问他为什么，说就是要精密。不知道磨加工到Ra0.1，比Ra0.8的加工成本高五倍都不止，还需要额外的超精加工工序，交货期拉长不说，废品率翻三倍，完全没必要的浪费。
标注和检验：藏在细节里的坑
参数选对了，标注和检验错了，照样出问题。
第一个坑，不标纹理方向。我见过太多图纸，只标粗糙度数值，不标加工纹理方向。比如液压油缸的缸筒内表面，要求纹理是周向的，结果加工师傅走成了轴向直纹，油顺着纹理慢慢漏，你说头疼不头疼？再比如静密封的接触面，纹理不能是贯通的，不然介质顺着纹路漏出来，全是坑。GB/T 131里对纹理符号有明确规定，别嫌麻烦，该标就标。
第二个坑，检验乱来。很多小工厂现在还是拿对比样块手摸，靠眼睛看。误差有多大？我做过对比，同一个零件，五个师傅摸，能出来三种不同的结果，样块用个三五年，表面磨平了，测出来的结果偏大半级都正常。
还有测量方向，很多新手不知道，粗糙度测量一定要顺着纹理的垂直方向测。车削的轴，纹理是圆周方向，你得沿着轴向测，要是沿着圆周测，出来的Ra能小一半，直接误判合格。我前年就遇到过一次，外协交的一批曲轴，检验说全合格，装机上去轴瓦没跑一千小时就烧了，拆下来复测，换对方向测，Ra直接超了三倍，就是检验的时候方向错了。
还有，现在很多三坐标带粗糙度测头，很多人图方便，随便找个点测了就完事，其实要多测几个点，尤其是大平面，不同位置的加工纹理差很多，只测一个点根本代表不了整个面。
结论：做机械这么多年，最大的体会就是，越不起眼的小参数，越能看出设计的功力。粗糙度从来不是随便标的公差，它和零件寿命、加工成本、可靠性直接绑在一起。多花两分钟想想工况，比抄旧图瞎标靠谱得多，少踩一个坑，就是帮公司省几十万，这话真没错。
