学生最容易踩的隐形坑
别说是刚学的学生，我刚工作那会，也错得离谱。最常见的错，不是符号记错，是找错了该标注的对象。上次的作业是设计齿轮泵的泵盖，要求两个安装孔的轴线平行于底面，一半学生把平行度的框格引到了孔的圆柱轮廓线上，压根忘了平行度是控制两个轴线或者平面的关系，你标在轮廓线上，加工厂怎么测？
所有公差标注，本质上都是给检测提要求，你自己都没搞清楚测什么，加工方肯定懵。
第二个坑，就是基准乱加。好像不标三四个基准就体现不出来自己懂行，一个十几厘米的小零件，基准A基准B标了一串，其实核心装配基准只有一个，剩下的全是多余的。多余的公差不是显得你专业，是拉高了加工成本，何苦呢。
改了三次的教学小方法

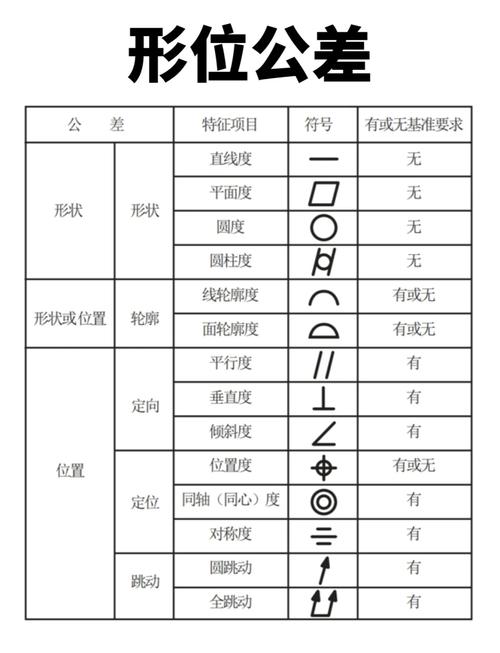

原来我上课也逃不开老路子：先讲形状公差，再讲位置公差，一个个讲符号，画示例，下课一提问，一半人记混同轴度和对称度。
后来改了。第一次改，把定义扔到最后，上课先带废零件进教室。拿一根加工坏的导轴，两个轴颈不同轴，套进轴承里根本转不动，让学生挨个拿手里转两下，自己摸出问题在哪，再问：如果你来出图，怎么标注才能不让加工厂做出这种东西？瞬间就有人反应过来，哦原来要标同轴度。说实话，这个感受比讲十页PPT管用。
第二次改，不让学生死背公差推荐值，让他们找加工厂公开的加工能力表，不同精度能做到多少公差，对应选，别上来就给0.01，你知道平面磨床磨0.01和磨0.1价格差多少吗？
第三次改，加了一个环节，拿错标的图让学生挑错，挑对一次比画十张对图印象深。
别把标准当死教条
见过太多学生抠标准抠到走火入魔，箭头偏移了一毫米都要改，线宽不对重画整张图，核心的标注逻辑反而错了。标准是给你参考的，不是绑住你的绳子。
你要想清楚，你每标一个形位公差，到底要解决什么问题。举个最简单的例子，一块切好的安装板，你尺寸给了100±0.1，每边尺寸都刚好，但是板弯了，中间凹进去0.5，装上去根本贴不住，这就是没标平面度的问题——尺寸公差管不了形状，你再严也没用。
反过来，一个不接触运动件的机架背面，只要能站稳，你给他标0.02的平面度，完全是多此一举。加工厂拿到手，本来锯完就能用，现在还要送磨床，成本涨了不说，交货期还拖了，何苦来哉。
对吧？不过话说回来，刚学设计的人，总想着把所有能标的都标上，好像这样才完整，我刚学那会也这样，出一张图标七八个形位公差，老师傅拿笔直接划掉四个，说你这孩子，是怕加工厂赚的太少？现在想想，太对了。
设计的核心是平衡，平衡性能和成本，不是堆公差。形位公差没有对错，只有合适不合适。你装高速旋转的轴，同轴度差个0.01都能震得机箱跳，你放地上的支架，差一个毫米都没人管。把这个逻辑理清楚，比背一百个符号定义都有用。
最近改作业还发现一个新问题，好多人用三维软件自动标注，直接把自动生成的公差导出来就用，那能对吗？软件哪知道你哪个地方要配合，哪个地方是没人碰的死角？自动标注只是给你搭个架子，核心的公差还是得你自己摸清楚需求再选。
把这些坑整理出来，下次上课直接唠，能少踩几个是几个。
