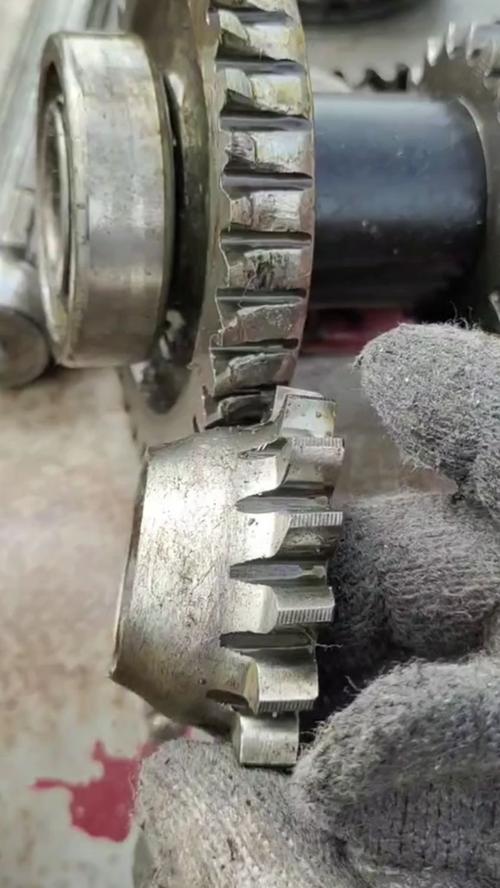

上周跟一个刚转机械设计的小兄弟改圆锥滚子减速器图纸，他把赫兹公式背得滚瓜烂熟，算出来接触强度余量快30%，拍胸脯说没问题。结果样机跑了300小时，齿轮齿面就出了成片的点蚀。说实话，这种坑我刚工作那会也踩过。
教科书把公式列得明明白白，可真到工程上，好多影响因素根本没印在纸面上。

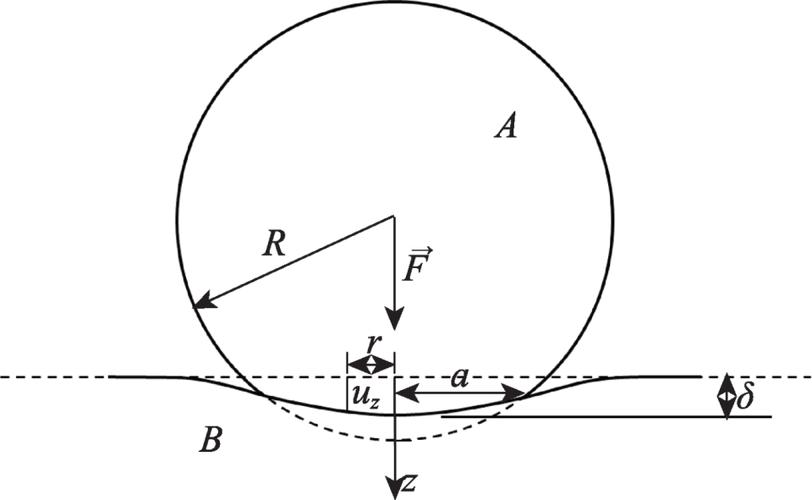

赫兹公式到底算的是什么？
教材里说，接触强度是两个弹性物体接触受压时，接触表面产生局部应力，控制这个应力不超过材料许用值就是设计准则。大多数人拿到需求，直接套GB/T 3480.5-2018里的公式，把载荷、曲率半径、弹性模量代进去，算出最大接触应力比大小，出结果就完事。
很少有人想，赫兹公式的所有推导，都建立在三个理想前提上：完全光滑表面、静态均匀载荷、无限大接触半空间。
哪来的理想。
实际加工出来的任何表面，都是有粗糙度的。真正发生接触的，不是整个理论计算的接触面，是无数个微凸体的顶点在受力。总应力其实是宏观赫兹接触应力加上微凸体局部应力，加起来比你纯理论算出来的大10%到30%，真的太正常了。
翻任何一家主流齿轮厂的失效分析报告，80%以上的早期齿面点蚀，实际应力都比理论计算值高了至少20%。这个缺口，就是理想条件和现实的差距。
工程里最容易被忽略的接触强度影响因素
先讲润滑，这绝对是重灾区。很多人查许用接触应力的时候，直接按材料硬度查表拿值，根本不考虑实际工作的润滑状态。
我前几年做钢厂卷取机的夹送辊，辊面是Cr12MoV淬火硬度到HRC58，按干接触算接触强度，余量留了2倍，信心满满。结果装机三个月，辊面就磨出了深浅不一的凹坑，差点耽误钢厂投产。后来查了半天才发现，夹送辊和热轧带钢接触的时候，冷却水带走了大部分润滑油，实际工作在边界润滑状态，GB/T 3480里边界润滑的修正系数直接给到0.8，我当初直接取了默认的1.0，可不就出问题了。
不同润滑状态对接触强度的影响能差到20%以上，这个系数真的不能随便取。
再讲微动损伤，这个更隐蔽。两个零件过盈配合装配，大家都觉得贴得紧，不会动，接触强度按静态算就完了。可实际上，只要承受交变载荷，两个接触表面一定会产生微米级的相对滑动。这种微小滑动带来的反复挤压磨损，会直接让接触疲劳强度下降30%到50%。我之前碰到过机车轴的过盈配合段，设计的时候接触强度算出来余量够大，结果运行两年就出现了接触疲劳裂纹，拆开来一看，接触面全是微动磨损的凹坑，太坑了。
还有一个就是表面残余应力，这个很多新手根本不会考虑。渗碳淬火的齿轮，正常工艺做出来表面会有200-400MPa的残余压应力，这个能抵消一部分工作接触应力，相当于变相提高了接触强度。可如果磨齿的工艺参数不对，进刀量太大，磨削热把表面残余应力变成拉应力，那直接就废了。我之前碰到过一批出口的齿轮，所有尺寸公差都合格，接触强度理论计算也合格，结果台架试验跑了不到100小时就出了点蚀，折腾了快一个月，最后做了残余应力检测才发现，磨齿参数错了，表面有近300MPa的残余拉应力，等于凭空多了300MPa的应力，不出事才怪！
怎么设计才能不踩坑？
说实话，我做了快二十年机械设计，现在从来不会只靠公式算出来的结果拍板。几个实操的习惯，分享给你。
凡是做动接触的零件，不管公式算出来余量多足，热处理磨加工之后，一定要抽一件做表面残余应力检测。不要嫌麻烦，花几千块钱测一次，总比批量出了问题退货赔得多。
第二，按实际工况修正许用应力，我自己攒的经验系数：有频繁冲击载荷的，乘0.85；长期工作在边界润滑的，乘0.9；存在微动风险的过盈配合，直接乘0.75。比教材给的通用系数保守一点，但这么多年用下来，很少出事。
不过话说回来，也不能过度留余量。我见过年轻设计师为了安全，把接触强度余量留到5倍，结果零件做的又大又重，成本涨了40%，客户直接把项目拿走了。工程本来就是平衡，够用，留合适的安全余量就行。
要是碰到像风电齿轮箱、高铁轴承这种核心部件，别偷懒，除了套公式，一定要做有限元接触仿真，把装配应力、表面粗糙度的影响都加进去跑一遍，现在软件都很成熟，花一两天时间，比出了问题再整改划算太多。
接触强度这东西，说难不难，公式人人都会背。可真要做好，得跳出纸上谈兵的圈子，看得见那些公式里没写的变量。多看看失效案例，多想想实际工况，比抱着公式算半天有用多了。
