2026-09-19 00:56:04 分类：机械设计
上周改增材制造方向的课程大作业，翻了二十多份，十九份的三维模型直接导出切片，连壁厚都没调。
交上来的成品图，一半是碎的。另一半翘得能当勺子用。
一半人卡在这里
学生不是不会画三维。也不是不懂SLA的基本原理。
就是没人告诉他们，机械设计用SLA，第一步不是画，是砍。
之前我上课也是按教材走，先讲光固化的原理，光敏树脂，紫外激光扫描，层厚堆积，讲完就让学生自己做项目。
结果呢？做夹持结构的学生，把转角全做成了0.3mm的锐角，说这样配合精度高。取支撑的时候一夹，整个根部齐根断了。
说实话，我当年第一次自己打零件，也犯过这个错。那时候买的工业树脂老贵了，打了八个小时，拿出来一用力就裂，心疼了三天。
书上只写了SLA的层厚精度能到0.1mm，没写SLA树脂的收缩率是多少，没写薄于1mm的件在固化的时候为什么会翘，更没说转角锐角的应力集中会让脆树脂一碰就碎。
现在学生用学校的打印机，不心疼耗材，但架不住次次坏，半个月过去大作业一点进展都没有，全耗在重新打印上了。

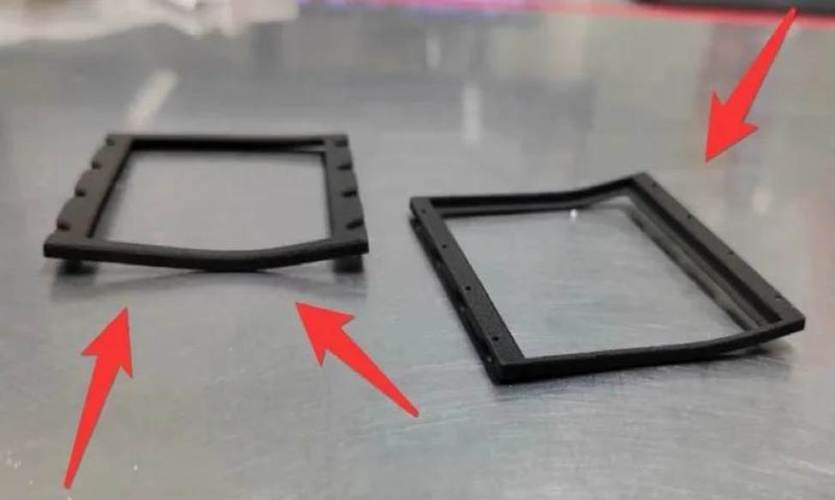

SLA光固化打印失败翘曲零件实拍
很多人对SLA的印象就是能做任意复杂结构，所以啥都往里面堆，完全不管这个工艺本身的脾气。你哪怕给它塞它消化不了的结构，最后烂摊子还是自己收拾。
把参数要求拆成了设计前的选择题
改。我这周把整个大作业的要求推倒重改了。
原来上来就做完整零件，现在先做两道选择题，选完才能开画。
第一道：你做的是功能测试件，还是外观展示手板？
功能件要受力，壁厚最低不能低于1.2mm，转角圆角最少R0.8，哪怕你设计图上原来就是锐角，也得偷偷补上圆角，打印出来再磨到要求尺寸就行。
外观件只要表面光顺，壁厚0.8mm就够，也不用留加工余量，打完喷个漆直接用。
第二道：需不需要后续装配？需要的话，配合间隙最少留0.2mm，别看着软件里能画0.05mm的缝，SLA扫完就是粘在一起的，你拿螺丝刀都撬不开。
有个做假肢适配头的学生，原来把三个活动关节画成了一体化结构，说要减少装配误差。选完题自己对着废件看了半天，回去就改了，拆分零件留了间隙，打出来一次就成了。
不过话说回来，改完要求之后，还是有人错。但错的次数从原来的五六次降到了一两次，进度一下子提上来了。

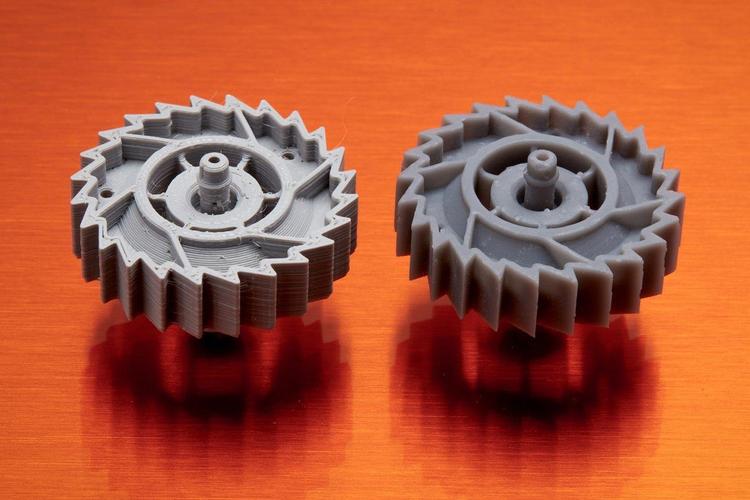

SLA机械零件打印后打磨对比图
之前我总觉得，工艺参数要给学生讲透了再动手。现在才发现，讲一百遍不如让他们自己选一遍，选对了有正向反馈，错了也只错一次，记的牢。
原来漏了最关键的一步
原来漏了最关键的一步
整理这次改课的笔记的时候才发现，我教了快十年，之前居然漏了最核心的东西。
我们教增材制造，总是在说工艺有多先进，能做传统工艺做不出来的结构，却从来没告诉学生，SLA不是万能的，很多结构设计出来，哪怕能打出来，也没用。
比如有人为了减重，把腹板做成了0.3mm厚的点阵，打出来确实好看，手一碰就碎了，根本没法做受力测试。
还有人在封闭腔体内做复杂流道，打完了支撑取不出来，残余树脂也排不干净，整个零件直接废掉，连剖面都没法切。
这些坑，书上不会写，课件里也不会放，只有自己打过一箱子废件才会懂。
现在我改了，每次上课前，我都把教研室攒的半箱子废件搬到教室，让学生挨个摸。摸过翘曲的，摸过碎掉的，摸过支撑堵在里面拿不出来的，他们就记住了。
别嫌浪费耗材。这半箱子废件，比我讲两节课的原理管用多了。
很多学生学完机械设计，总觉得要做完美的设计，要用上最先进的工艺。其实不是，选了什么工艺，就要顺着工艺的脾气改设计，哪怕牺牲一点所谓的理论精度，也要保证做出来能用。
SLA只是个工具，不是用来炫技的。能打出能用的零件，比能打出复杂的零件重要多了。
哦对，上周那个卡了半个月的学生，昨天把成品交上来了，装配顺畅，受力测试一次过，笑得眼睛都眯成缝了。
那堆废件，没白攒。
