摘要：多数机械设计中螺母都是随手选型的标准件，很少有人深究其中的设计逻辑。本文结合十多年工程设计中的踩坑经验，梳理螺母设计中载荷分布、防松选型、特殊工况适配三个核心问题，纠正常见的认知错误，给出符合行业规范的选型原则。
你有没有遇见过这种情况？整台设备设计得规规整整，载荷算得一点不差，最后运转了三个月，居然滑牙了。拆开来一看，螺栓好好的，螺母先废了。
太小了，螺母真的太小了，小到你打开三维软件的标准件库，输入螺距直接拖一个出来，连参数都不会多改一眼。可就是这小零件，出问题就是整机停摆，甚至出安全事故。
别只看强度等级：螺母的载荷分布真相
很多刚入门的工程师，甚至不少工作三五年的，都默认只要螺母强度等级和螺栓对应就行，8.8级螺栓配8级螺母，10.9级配10级，按GB/T 3098.2选准没错，对吧？这话只对了一半。

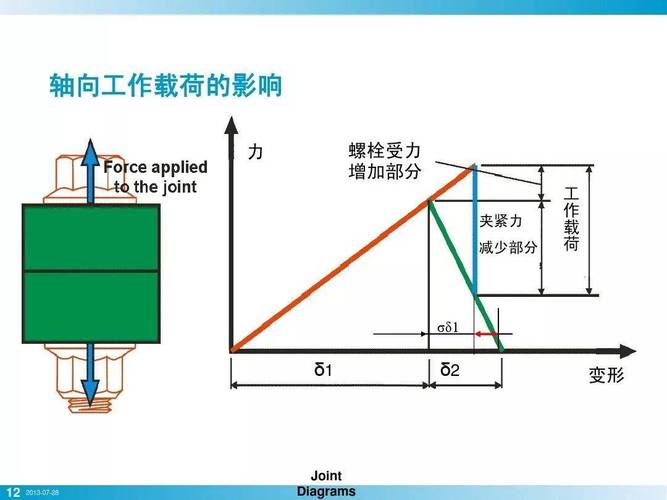

螺母的承载，从来不是所有螺纹一起受力。受螺纹的牙型变形和配合间隙影响，受力沿轴向分布极不均匀。第一圈啮合螺纹，要承受总载荷的30%到40%，前三圈加起来，已经承担了超过70%的载荷，到第五圈以后，承受的载荷已经不到5%，再往后基本就是摆设。
这意味着什么？很多人觉得螺母越厚，承载能力越强，拼命加厚螺母，最后反而增加了整机重量，成本也上去了，性能却没提多少。行业内早就验证过，当螺母厚度超过8~10倍螺距之后，再增加厚度，对整体承载能力的提升不到1%，完全是无用功。
还有更坑的操作，为了凑厚度，用两个薄螺母叠在一起用。说实话，我之前在外协厂见过不止一次这种操作，美其名曰增强强度，实际上两个螺母的螺纹配合误差叠加，载荷分布比单个薄螺母还要乱，短期用可能没事，长期交变载荷下，滑牙风险至少翻三倍。
正确的做法是什么？普通静载场合，螺母厚度选0.8~1.2倍螺栓直径就足够，重载场合最多到1.5倍，完全够用。强度等级只要不低于螺栓对应等级就行，太高也是浪费。
防松不是加个弹簧垫就完事
说到防松，十个工程师有八个第一反应就是加个弹簧垫。我刚参加工作那会也是这么干的，直到做汽车底盘附件设计，路试试跑三个月，拆下来检查，三分之一带弹簧垫的螺母都松了，挨了部门经理一顿臭骂，至今记仇。
弹簧垫这玩意，真的只适合用在轻载、静载、不重要的地方，比如机柜外壳、装饰盖板这种。只要有一点振动，弹簧垫的齿早就被震平了，预紧力掉得比什么都快，甚至它本身在拧紧的时候会刮伤被连接件的表面，留下残余应力，反而加速松动。

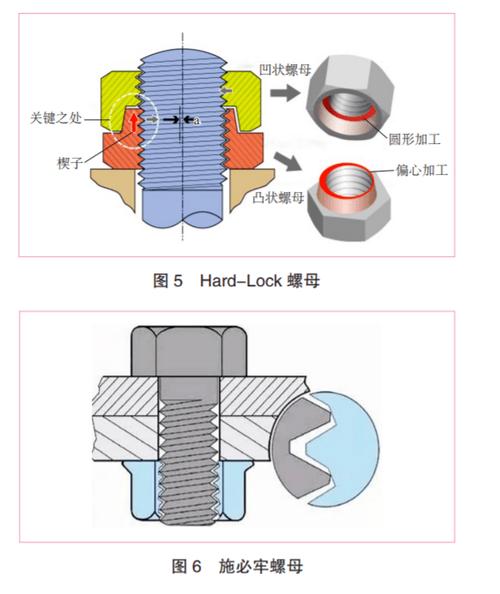

不过话说回来，没有万能的防松结构，只有合适的选型。比如静载小零件，用厌氧胶涂在啮合面上，成本低效果好，比弹簧垫靠谱多了。交变振动载荷，优先选全金属自锁螺母，符合GB/T 6185标准的那种，靠螺母自身的弹性变形锁紧，反复拆装也不失效，我现在用在振动场合几乎都是这个。大载荷的连接，直接用开口销加开槽螺母，虽然拆装麻烦，但可靠性拉满，航天上都在用。
很多人用对顶螺母也用错，正确的操作是先把下方螺母拧到设计预紧力，再把上方螺母对顶拧紧，要是反过来先拧上方再拧下方，预紧力根本上不去，和没防松一样。
特殊工况下的螺母选型陷阱
常规环境选螺母，照着标准选大概率不出错，换到特殊工况，随便选真的会出大事。我就踩过超大的坑。
那几年做沿海海水泵的配套设计，为了省成本，采购给我说用304不锈钢螺母就行，说都是不锈钢，耐腐。我那会心软同意了，结果设备运到现场一年，不到一半的螺母都裂了，全部拆下来返工，花了快四十万，那个懊恼劲…现在想起来都心疼。
氯离子环境下，304不锈钢就是纸糊的，非常容易发生应力腐蚀开裂，真想用不锈钢，最低也要用316L，高腐蚀场合直接上双相钢，千万别图便宜。
再说到高温工况，很多人只知道选耐热材料，却忘了考虑线膨胀系数的匹配。要是螺栓的线膨胀系数比螺母大，高温下螺栓伸长量比螺母大，预紧力会不断升高，严重的时候直接把螺栓拉断。反过来，螺母线膨胀系数更大，高温下预紧力会不断下降，用不了多久就松了。设计的时候一定要先查两种材料的线膨胀系数，提前调整预紧力设计值，差一点结果天差地别。
长期工作在150℃以上的交变载荷环境，要先查常温强度，还得把材料的高温强度折减系数算进去，再结合实际工作温度调整预紧变形量，别拿着常温参数直接用。
螺母太小了，小到很多人从来不会把它当成设计中的核心零件。可机械设计就是这样，越是不起眼的小零件，越能决定整台设备的寿命和可靠性。多花两分钟核对一下参数，比出了问题再返工强一万倍。
