上周在苏州的铝合金结构件产线蹲了三天，盯着自动焊接工位的焊枪头，眼睛都快花了。
那批货是给新能源汽车做的电池托盘，用的5mm厚6系铝板，之前连续三批的拉伸测试结果都不对——焊完的缝看着平整，敲掉表面的浮渣还泛着金属光泽，但是做静载拉伸的时候，断裂位置全在焊缝熔合线附近，强度比母材实测值低了快40%。
当时整个人都麻了。
先把那层白渣的位置找对
一开始整个团队的判断都偏了。有人说氩气纯度不够，换了99.999%的高纯氩，焊出来的缝还是老样子。有人说焊丝受潮，把整盘焊丝放到烘箱里120度烘了两小时，问题没解决，反而因为烘干时焊丝表面的镀铜层氧化，多了一堆黑灰。
直到把失效的焊缝切下来做金相样，从表面开始逐次磨抛，磨到距焊缝表面0.5mm深度的时候，才看到问题——那层白渣从来不是表面的浮渣，是熔池内部的反应产物。它是一层连续的、脆的白色相，嵌在焊缝的中上部，跟周围致密的铝基体完全没有结合，相当于在焊缝中间夹了一层硬脆的薄片，一受力就从那里裂开。
后来顺着反应路径倒推，才找到根源。6系铝里有大概1%的镁元素，化学活性比铝高得多，只要熔池周围漏进来0.1%的氧，镁就会优先跟氧反应生成氧化镁。这东西的密度比液态铝小，会一直浮在熔池的最上层，等熔池冷却凝固的时候，就刚好卡在焊缝的中上部。
顺着气路查了半天才发现，上次换送丝软管的时候，接头处的生料带只缠了两圈，焊枪工作的时候软管内部是负压状态，直接把外面的空气顺着螺纹缝隙吸进了保护气路里。那点吸进去的空气，对焊钢来说可能不算事，对铝焊来说，足够生成连续的氧化镁夹渣。
别总想着把焊接参数“拉满”
找到根源之后，第一反应是想把电流调大，靠更大的熔池冲击力把那层白渣冲散。当时直接把焊接电流从180A拉到220A，焊缝是变宽了，但是熔池的高温停留时间从原来的2秒拉长到4秒，镁的烧损量直接翻了一倍，白渣不但没冲散，反而更厚了。甚至出现了焊穿——5mm的板，熔深直接打到6.2mm，板边都塌了个小坑。
图啥呢。真的图啥呢。

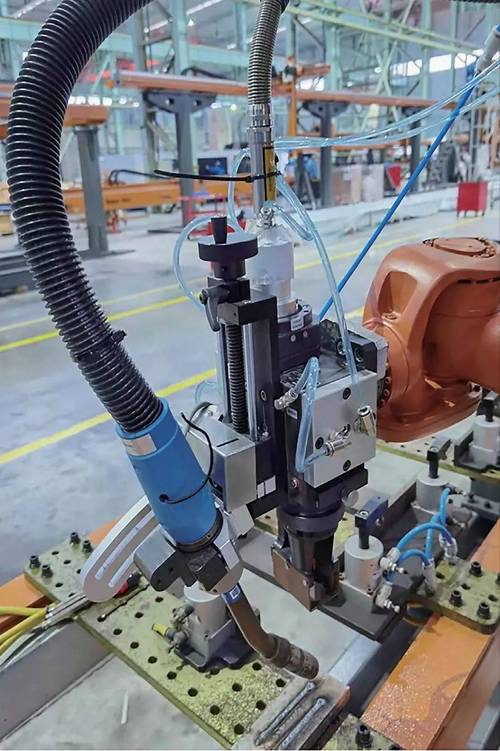

后来换了个思路，不追求大熔池，先把保护气的层流状态稳住。保护气的效果从来不是气开得越大越好。之前的气流量开了20L/min，看着喷嘴出气很猛，其实气流已经变成了紊流，走到离喷嘴5cm的位置就跟周围的空气搅在一起，根本形不成稳定的保护罩。
把气流量降到12L/min，焊枪离工件的距离从原来的15mm压到8mm，焊枪的倾斜角从15度调到5度——让保护气的覆盖范围刚好压在熔池的前沿，不要让气流直接吹到熔池表面把空气卷进去。就这么几个小调整，镁的烧损量直接降了三分之一，焊缝截面里的白渣层薄到几乎看不到。
有个细节挺有意思：一开始怕焊枪离工件太近会撞喷嘴，特意在喷嘴下面贴了个3mm厚的限位块，结果发现限位块离工件太近，反而会挡住保护气的流动，把层流破坏掉。后来把限位块拆了，靠操作工的手感控制高度，反而比之前的限位更稳。
有些缺陷，真不是焊接工位造成的
白渣的问题解决完，焊缝的拉伸强度终于回到了母材的90%以上，大家都以为可以收工了。结果过了一周，盐雾测试的报告出来——焊缝位置的腐蚀速率是母材的两倍多，表面还长了一层细密的白锈。
一开始还是围着焊接工位转，磨了好几组金相样，没看到夹渣，也没看到气孔。后来顺着工件的流转路线往前找，才发现问题出在前面的清洗工序。
之前的工件是用强碱溶液除油的，按工艺要求，碱洗之后要过两道清水漂洗，再用稀硝酸中和表面的残留碱液。但是去年车间改造，把其中一道漂洗工位拆了腾地方放冲床，工艺卡上的流程却从来没更新过。工人把从碱槽里捞出来的铝板，简单冲一下就直接转到焊接工位，表面留了一层薄薄的碱液残留。
那点残留看着不起眼，焊的时候直接进到熔池里，跟铝反应生成了多孔的脆性铝酸盐相。这东西的耐腐蚀性极差，一进盐雾箱就先被腐蚀出坑。
焊接工位的问题，未必是焊接工位造成的。很多时候我们蹲在焊枪旁边调参数，调了半天发现根本没用，是因为问题出在离焊接工位几十米远的前处理、原材料轧制、甚至后面的打磨工序上。
到现在我也没搞明白，为什么那张三年没更新的工艺卡，没人想着改。
上周走的时候，产线的操作工给我递了根绿豆冰棒，说现在焊出来的缝，敲下来的渣都是碎的，再也没有之前那种硬邦邦的白块。
我看着焊枪头慢慢扫过铝板，焊缝亮得像一条拉直的线。
风从车间的窗户吹进来，带着淡淡的焊烟味。
就这么着吧。
