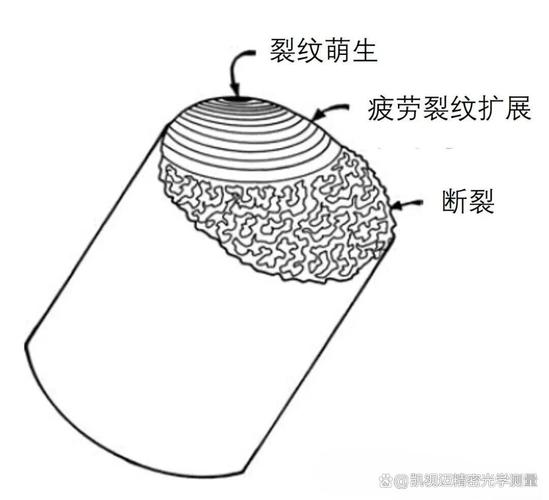

上个月去南方主机厂处理一起转向节失效，断口平整得像被刀切过，韧窝少得可怜，典型的疲劳断裂。拉强度复检合格，硬度合格，所有指标都对着设计卡得严丝合缝。怎么就断了？
翻设计计算书，人家清清楚楚标了，材料疲劳极限取的280MPa，安全系数够的。问题出在哪？
不是材料表里那个定数
疲劳极限从来都不是材料本身的固有属性，是工件、载荷、环境共同作用的结果。

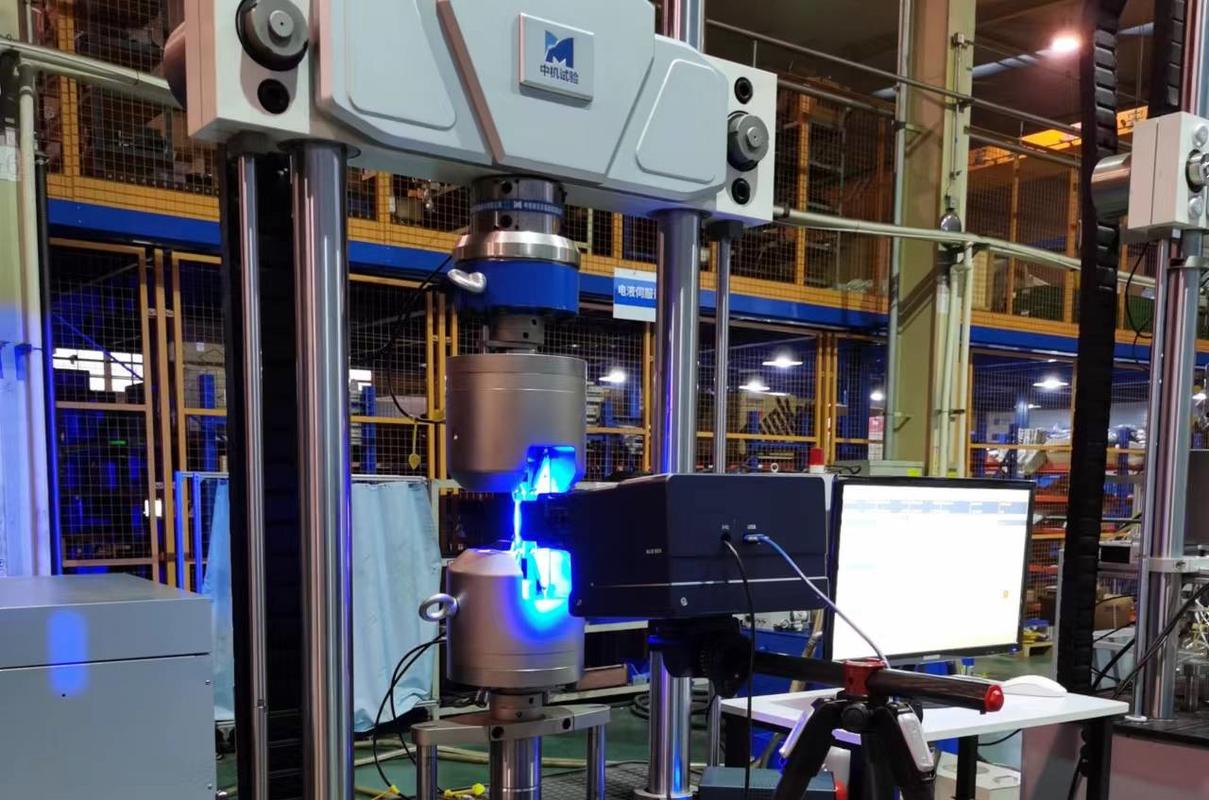

你翻材料手册看到的那个数值，怎么来的？是实验室用标准抛光小试样，在对称交变循环、无应力集中、室温空气环境下，测到的无限次循环不发生断裂的最大应力。说白了，那是个理想条件下的测试值。
实际生产出来的工件，哪有这么理想？我就拿那次失效的转向节说，模锻出来的，分模线就在应力最大的轴肩位置，虽然磨过，还是留了不到0.2mm的台阶。就是这个小台阶，应力集中系数直接干到1.6。表面还有一层脱碳，软乎乎的，裂纹就从这起的。最后测出来实际工件的疲劳极限，估算一下，也就180MPa左右。
差了快一百兆帕。
吓出一身冷汗。
工艺里那些看不见的折扣
好多人觉得，只要材料选对了，疲劳就没问题。其实疲劳极限打多少折，全看工艺怎么干。
就说残余应力，你冷拔出来的棒料，强度涨了几十个兆帕，表面留的拉应力，能把疲劳极限直接拉低三分之一。反过来，喷丸为什么能提疲劳？就是给表面砸出一层残余压应力，把裂纹往外顶，不让它长。但喷丸也不是越狠越好，我见过过喷的，表面打出了微裂纹，反而比不喷还差。
焊接更不用说。焊趾那个位置，天生带咬边缺陷，应力集中大得离谱，好的焊接工艺能把疲劳极限保住一半，差的直接剩三分之一都不到。好多钢结构架子断，不是强度算错了，是根本没给焊接的疲劳折扣留余量。
热处理也会坑人。淬火出来的氧化皮，如果不打磨掉，表面的点坑就是裂纹源，比打磨过的表面，疲劳极限掉小一半太正常。
工程上怎么避坑
说实话，干了十几年失效分析，我现在很少直接拿手册的疲劳极限用。上来先想，这个工件用了什么工艺，有哪些地方会打折扣。
所有手册上的疲劳极限数值，都需要乘工艺修正系数，这一步省不得。比如表面粗糙度，Ra从0.8涨到25，修正系数直接从1掉到0.5左右，估算值，差不了太多。应力集中多大，残余应力是拉还是压，有没有腐蚀，这些都要一点点扣。
还有个很多人不知道的边界：如果你的工件在腐蚀环境下交变载荷工作，根本不存在什么无限寿命的疲劳极限。不管应力多低，腐蚀会一直咬你的裂纹，时间够长一定会断。这种情况只能做有限寿命设计，到年限就得换，别想着一劳永逸。
我刚入行的时候，为了省试验费，硬套手册数值，结果样件台架三万次就断了，整个项目拖了三个月，那点试验费省的，还不够加班改设计的成本。
不过话说回来，疲劳这东西，现在还有很多没搞透的地方，不是公式能算全的。关键受力件，该做疲劳试验就做，别心存侥幸。毕竟真到出了问题，后悔都来不及。
