2026-10-07 14:52:01 分类：材料工艺
去年帮长三角一家汽配厂做失效分析，进门就看见厂长把一堆锈穿的螺栓摔在会议桌上，脸黑得像锅底。这批货发出去才半年，客户直接整批退回来了，说我们卖假不锈钢。
误区：不锈钢不是“不生锈”，是“不容易锈”
很多人买不锈钢，第一反应就是“你这会不会锈”，问得材料商没法接。本质上，不锈钢就是靠里面的铬元素，在表面生成一层纳米级的钝化膜，把基体和外界的腐蚀环境隔开。铬含量够10.5%才能叫不锈钢，少一点都不行。这层膜不是永不变质的金钟罩，碰到破坏它的东西，该坏还是坏。

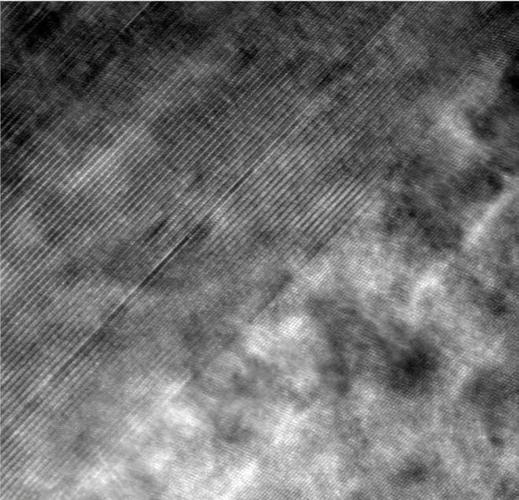

304不锈钢表面钝化膜透射电镜图
最常见的杀手就是氯离子。这东西分子小，钻缝隙能力特别强，一碰到钝化膜就给你戳个洞，还抢不走它。海边的户外构件，咸菜腌缸，带盐的化工废水管道，用普通304不锈钢，不出三五年肯定锈穿。之前有个开民宿的客户，找我们做露台栏杆，图便宜选了304，三年后栏杆根部锈得掉渣，来找我们扯皮，测了成分完全符合标准，就是海边盐雾大，选错了材料而已。
不过话说回来，就算环境对，材料选对了，工艺错了照样锈。
省工序的坑：热轧黑皮没处理，天生带腐蚀缺陷
不锈钢出厂分热轧和冷轧两种状态。很多小加工厂接低利润的订单，为了省成本，直接买热轧卷回来切了焊，跳过酸洗钝化这一步。你以为省了百八十块一吨的加工费，其实那层热轧出来的黑皮，就是天生的腐蚀隐患。

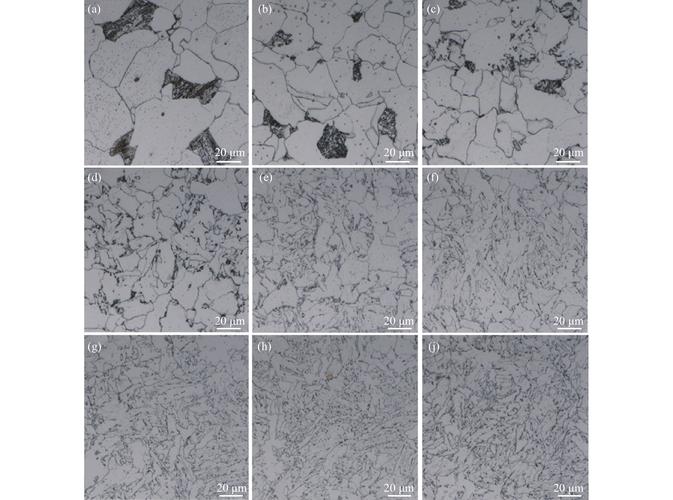

热轧不锈钢未酸洗黑皮腐蚀截面金相图
热轧的时候要加热到一千多度，表面的铬会先氧化，形成一层厚厚的铁铬氧化物黑皮，这层东西掉了之后，露出来的基体表面铬含量比正常低好几个点，钝化膜根本长不完整。我刚入行的时候跟着老师傅去跑现场，见过一个做户外围栏的老板，省了酸洗工序，一万米围栏发出去一年，一半都长了锈斑，客户扣了全部货款，老板直接把厂关了。
哪怕你酸洗了，要是工艺不到位，照样出问题。酸洗之后水洗不干净，残酸留在零件缝隙里，夏天仓库湿度超过估算的80%，放三个月就能长出密密麻麻的点锈，整批货只能回炉重炼。

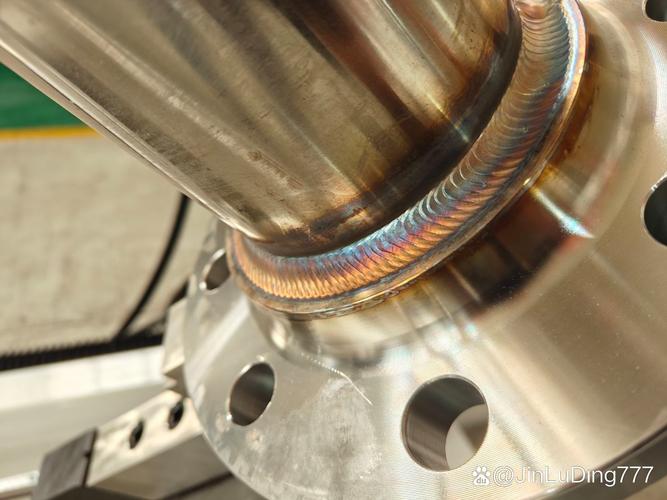

最容易出问题的地方：焊接口的隐形贫铬
最容易出问题的地方：焊接口的隐形贫铬
不锈钢焊接，一直是失效高发区。你有没有见过，整块不锈钢板好好的，就沿着焊道一条线先锈？
这就是典型的晶界贫铬。焊接的时候，局部温度升到一千多度，不锈钢里的碳会和铬结合生成碳化铬，析出在晶界上，晶界周围的铬就被抽走了，含量不够成膜，自然先被腐蚀。
很多小加工厂焊完就直接交工，哪管这个。只要环境稍微恶劣点，不出半年焊口肯定锈。解决办法其实也简单，要么焊完之后把焊道打磨干净，重新做一遍钝化处理；要么焊的时候就用超低碳或者含钛铌的焊材，不让碳化铬析出来。就这么两步，好多人就是嫌麻烦嫌费钱不做。
去年那批螺栓的案子，最后查出来的问题也类似。冷镦成型的时候，模具磨损掉的铁粉粘在螺栓头部的缝隙里，工人清毛刺的时候没清干净。这些外来的铁粉先生锈，慢慢把整个螺栓表面的钝化膜都破坏了，最后从点锈变成锈穿。老板说，模具磨了快半年没换，就是想省几万块换模具的钱，最后赔了客户两百多万，够换二十套新模具了。
做材料这行，从来没什么神材。不锈钢再好，也扛不住选错环境、省错工序。你对它偷一分懒，它给你捅一个天大的窟窿。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：不锈钢为什么会生锈？工艺里藏着的那些坑
文章链接：https://yqhljx.com/list_11/3975.html
