说实话，我入行这么久，最头疼的不是开发新工艺，是擦前人没擦干净的屁股。半年前客户转来一批积压的不合格品，是数字光投影用的DMD衬底，三成过不了高低温循环测试。当时原厂的工艺工程师走了，没人说得清问题出在哪，我们接了这个烂摊子。
产线翻修时翻出来的旧问题
拆封失效芯片的时候，我还以为是存储时间太长胶水老化了。切开截面做扫描电镜才发现，所有开裂都在衬底和芯片底座之间的粘接层，从边缘往中心延伸，断口有明显的疲劳条纹。

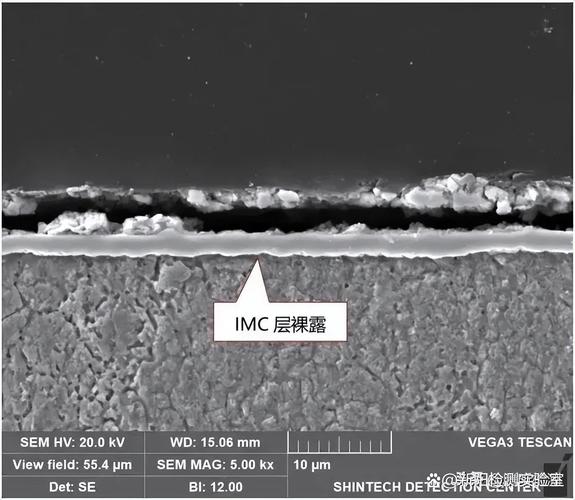

数字光处理DMD衬底粘接层失效截面电镜图
一开始我们按流程走，先查粘接工艺参数，固化温度差了两度，保温时间短了十分钟，调整之后再测，还是裂。换了原厂指定牌号的胶水，重新做了十批，良率还是卡在七成，没变化。
漏算的热膨胀系数差
漏算的热膨胀系数差
查完工艺就该查原材料了。这才发现，这批衬底用的氧化铝陶瓷，供应商在烧结的时候偷偷降了烧结温度，省电费。送测物性才发现，热膨胀系数比标称值涨了近1.2e-6/℃，这是估算值，不用纠结精确数字。
原来设计的时候，衬底和铜底座之间的热膨胀系数差刚好卡在3e-6/℃，这个差值刚好能被粘接层的形变吸收。差涨到4.2e-6之后，数字光处理每次工作，DMD芯片本身发热，局部温度比环境高四十多度，关机再冷却，一天循环上千次，应力不断在边缘堆积累加。
就裂了。
有人说，直接换低膨胀碳化硅衬底不就行了？说实话，哪有那么容易。数字光处理用的衬底要求平面度磨到0.2微米以内，碳化硅的加工难度是氧化铝的三倍，成本翻三倍还多，客户做的是几百块钱的消费级投影，压着成本红线走，根本接受不了。
我们也试过加过渡层，在氧化铝和粘接层之间镀一层15微米厚的钛合金，用来缓冲应力。应力确实降了四成，但是新问题来了：钛层表面反光，会干扰数字光处理的光路，杂光指标比要求高了两个百分点，过不了光学测试。废了。
在材料缝隙里找解决方案
蹲实验室盯了三周测试，某天换等离子体处理气路的时候突然想到，我们为什么非要改整个衬底的性质？应力集中只在边缘十微米的范围，只要让边缘的粘接层软一点不就行了？
我们把原来统一功率的等离子体处理，改成了梯度等离子体处理工艺：衬底中心区域30秒低功率处理，边缘区域延长到两分钟，用Ar等离子体刻蚀调整表面羟基密度，羟基密度不一样，胶水固化后的交联度就不一样，模量自然不一样。
测出来的数据是，边缘粘接层模量从3.2GPa降到2.1GPa，韧性涨了近六成，刚好能把热循环的应力消化掉。我们做了一百片高低温循环测试，一百小时后只有两片失效，良率拉回了九成八。
梯度等离子体处理数字光处理衬底表面羟基浓度分布图
不过话说回来，这个方案也不是什么完美答案。梯度处理的均匀性很难控制，每炉大概有5%的衬底，边缘处理深度不够，还是会出问题，得全检挑出来。而且我们只做了三个月的室温老化，五年以上的长期稳定性，现在还说不准。
做材料工艺就是这样，从来没有什么最优解，都是在性能、成本、产能的一堆限制里，抠出来一个能用的方案。对吧？
