上周三的实训课，第三组的三个男生蹲在地上，对着刚拼好的自动化分拣复合加工单元皱眉头。
进料口倒进去的彩色塑料块，顺着传送带往回跑，全堆在电机后面的缝隙里。
我靠在门框上没说话。
他们已经折腾了22分钟。有人翻教材翻得页角都卷了，有人蹲在地上用螺丝刀敲皮带，敲得哐哐响。
直到其中一个人突然抬头，盯着驱动轮的方向愣了三秒，喊了一句“我靠，装反了”。
那瞬间我才走过去。
那些被忽略的“反常识”设计取舍
刚开这门实训课的时候，我们教研组对着工业现场的案例抄了大半，连传送带的辊筒间距都按食品分拣线的标准定的。
直到第一届学生上课，才发现根本不对。
工业现场的设备是给熟手用的。学生连光电传感器的阈值都要拧半小时，哪来的空间调设备？
我们现在把整个单元的布局改了又改。
没有把分拣臂装在传送带正中间——那确实是理论上效率最高的位置。但来料姿态乱的时候，分拣臂的旋转半径会直接撞到侧面的料仓，学生调一次就要拆半套结构。
也没有把加工工位放在分拣口正下方。
自动化分拣复合加工单元实训台传送带错位故障实拍
我们故意在分拣口和加工工位之间留了20厘米的缓冲段。
复合加工的核心不是极致效率，是衔接的容错率。
说实话，刚改这个布局的时候，教研组里有个快退休的老教师拍着桌子说我瞎搞，说要按工业标准来，留那20厘米就是浪费空间。
但他没见过学生把料扔到传送带上的时候，连个对齐的动作都没有。
留的那20厘米，就是给歪掉的物料留的修正空间，也是给学生慌慌张张按急停的反应时间。
学生最容易卡壳的三个“隐形坑”
带了四届学生，我把他们踩过的坑都记在备课笔记的最后一页，每次上课前都扫一遍。
第一个坑，根本不是机械结构。
是接线。
超过六成的组，第一次跑程序的时候，要么把分拣臂的IO口和传送带的IO口接反，要么把急停的线接到了电源上。上次有个女生，对着PLC程序查了三遍，最后发现是线接错了，气得把笔扔在桌上，半天没说话。
第二个坑，是定位的松紧度。
很多学生做加工工位的定位销，总喜欢卡得死死的，觉得这样定位准。但来料只要偏个1.5毫米，直接就卡料，砸得定位销都歪。
我们现在要求，定位销和物料的间隙必须留0.5毫米，宁可稍微偏一点，也不能卡料。
第三个坑，是视觉传感器的安装角度。
上次有个男生，熬了一整晚调视觉识别，把红色块识别成蓝色，把黑色块识别成白色，查了所有的参数都没用。最后抱着传感器晃了一下，突然发现是安装角度偏了45度，传送带的反光直接打到镜头上。
他把传感器掰成垂直于传送带的角度，开机的瞬间，所有的颜色全识别对了。

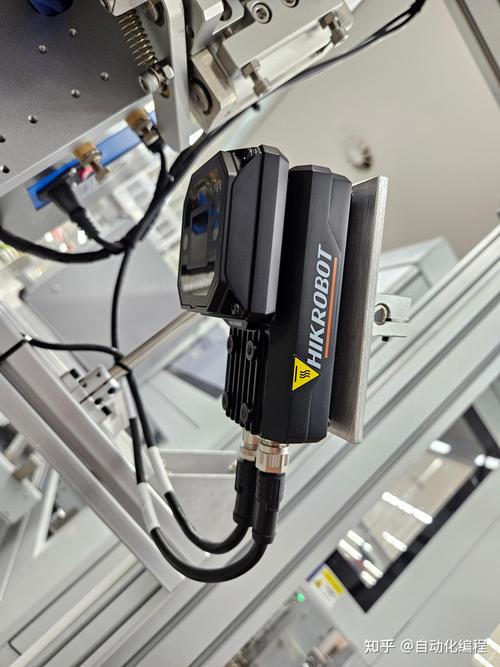

自动化分拣复合加工单元视觉传感器安装角度调试实拍
对了，那个把传送带装反的第三组，最后改对了驱动轮的方向，还自己在进料端加了个可调节的挡料条，防止物料堆在一起。我们后来把这个小改动，加到了所有实训台的标配里。
把“工业标准”拆成学生能摸得到的步骤
以前教这个单元，我们直接给学生一张完整的装配图，让他们照着拼，拼完能连续跑5分钟不卡，就给及格。
后来发现不对。
学生照着图拼出来的东西，根本不知道每个零件是干嘛的。皮带松了不知道调张紧轮，传感器坏了不知道换位置，只会照着图拧螺丝。
现在我们把整个自动化分拣复合加工单元，拆成了三个完全独立的模块。
上料输送模块，只要能连续送料10分钟不卡，就算过。
视觉分拣模块，只要能把三种不同的物料分对95%，就算过。
复合加工模块，只要能把分拣好的物料压入定位槽，完成钻孔或者打标，就算过。
没有要求他们一步到位拼出完整的生产线。
每个模块单独考核，过了一个，再进下一个。
上次有个平时上课总趴在桌上睡觉的男生，第一次把三个模块连起来，跑通完整流程的时候，拍着桌子喊了一声，整个教室的人都看他。
他平时连作业都不交，那天蹲在设备旁边，盯着传送带转了快十分钟。
学生的试错空间，比完美的装配图重要。
没人天生会装设备。
错了就改。
改到能跑通，就是他们自己的东西。
哦对，上周那个第三组的男生，临走的时候跟我说，他以后想做工业自动化的设备设计。
我没说什么大道理，就给了他一张我们教研组画的，没标尺寸的单元草图。
让他回去自己琢磨着改。
