上周三的课程设计辅导课。
我把第一组学生的输液泵方案打印稿按在桌上。
“你们先把步进电机的驱动模块划掉，先算滚轮的线速度误差。”
学生愣了三秒。毕竟之前他们花了整周搭电路仿真，连触摸屏的交互界面都画完了，满以为能拿个高分。
先算机械容差，再碰电路
带了三届课程设计，我发现学生对输液泵的认知从一开始就偏了——总觉得这东西的核心是电路控制精度，机械结构就是个带滚轮的传送架，随便画个大概尺寸就行。
去年有个组的方案，电路端的流速控制精度做到了千分之二，仿真曲线漂亮得能直接贴在答辩PPT首页。结果上机实测的时候，泵管压紧量的公差带留了1mm，不同压紧程度下的实际流速偏差直接冲到14%，之前算的那点电路精度，连零头都补不回来。
很多学生算滚轮公转半径的时候，直接拿3D建模的理论尺寸套公式，完全不考虑打印件的层纹误差、装配时的同轴度偏差，还有泵管被反复挤压后的弹性形变。这些误差叠在一起，比电路的控制误差大一个数量级都不止。

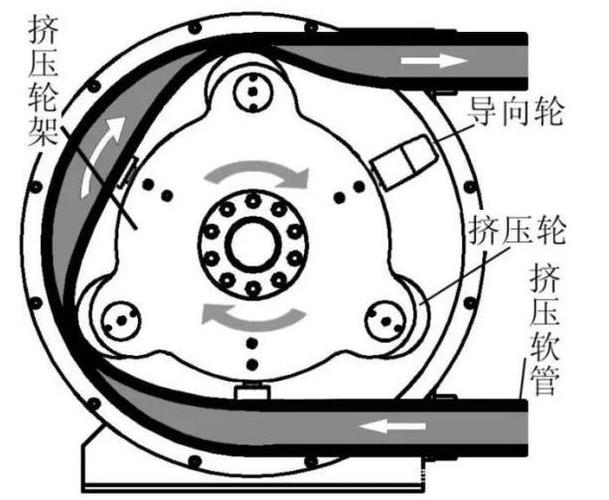

滚压式输液泵泵管挤压轮结构拆解图
说实话，我第一次带这门课的时候也犯过类似的错。早年做实验，为了测不同电机的转速稳定性，折腾了快两周，最后发现是滚轮和泵管之间的摩擦力没调对，转速再稳，滚压出来的流速还是飘。
现在上课，我第一节课就给学生立规矩：没把机械端的所有误差项算完，不许打开电路仿真软件。
别迷信现成的标准件选型表
学生最常干的事，就是翻开机械设计手册，对着标准件表抄参数。选滚轮材质，直接挑食品级硅胶；选泵管，直接找医用PVC管；选压紧弹簧，直接按手册里的最小载荷选。
就拿硅胶滚轮来说，手册上推荐邵氏A50的软硅胶，说是对泵管损伤小。上周有个学生拿着这个选型跟我犟，说这是行业通用值。我直接把实验室里磨得发乌的旧硅胶滚轮扔他桌上——这就是用了十次A50硅胶轮的样子，表面被泵管磨得发粘，滚压时的摩擦力比新轮大了近40%，流速偏差直接超了允许范围。
哪有什么通用的选型值。所有参数都得对着自己的实验台调：邵氏A40的硅胶轮软是软，用三次就压出永久形变；邵氏A60的轮硬，对泵管的磨损又太大。学生得自己拿不同硬度的样块，在闲置的泵管上滚十分钟，测完形变率再定参数，不是翻两页手册就能搞定的事。

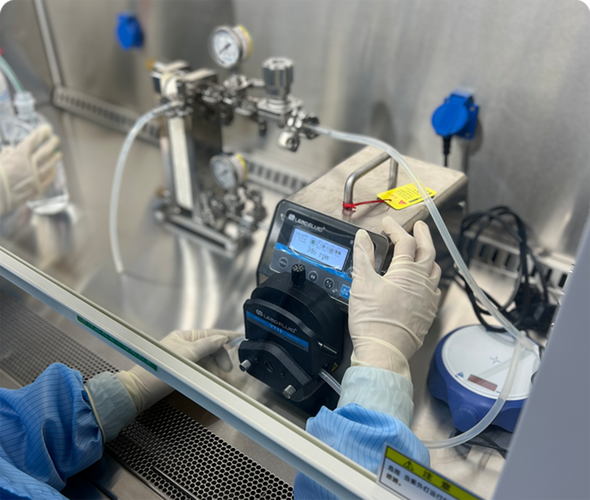

输液泵泵管压紧量与流速偏差关系实验台
有个女生上次做实验，为了测不同压紧量下的流速变化，连续三个下午泡在实验室，把压紧量从0.1mm调到0.5mm，每0.05mm测一组数据，最后画出来的偏差曲线，比任何教材上的示意图都准。答辩的时候，评委问她为什么不直接用手册给的0.3mm标准值，她指着自己测的曲线说，不同厂家的泵管壁厚差有0.08mm，手册的通用值放到我们选的泵管上，误差就超了。
你说这比抄手册有用多了吧。
安全冗余不是靠堆传感器
现在的学生做安全设计，思路特别直接：气泡检测加一个，管路压力检测加一个，仓门开关加一个，流速异常报警加一个，传感器堆得越多，就觉得越安全。
我每次看到这种方案都要敲他们：传动机构的自锁冗余，你们考虑了吗？
去年有个组的传动结构，用的是普通同步带连接电机和滚轮，没有任何自锁结构。我问他，万一运转中突然断电，滚轮停不住，泵管里的液体靠重力顺着管子往下流怎么办？他说那就在电路里加个流阻检测，报警就行。我给他算：临床场景里，监护仪的报警响应延迟是3秒，这3秒里靠重力流进去的液体量，够你装十个传感器补回来的。
真正的安全冗余，从来不是靠后端的检测报警补窟窿，是靠前端的机械结构从根上把风险堵死。比如把滚轮的传动蜗杆导程角设计成小于摩擦角，哪怕电机完全失力，滚轮也不会自己转，从结构上杜绝重力驱动的风险。这种设计不需要额外加传感器，也不需要写复杂的报警逻辑，就靠机械参数的取舍，把最极端的风险兜住。
上次改方案，有个学生把泵管固定卡子的直角边直接设计成了尖角，我提醒他，输液过程中如果卡子的尖角把泵管磨破了，就是直接的临床风险。他一开始还觉得，不就是个固定卡子吗，能有什么影响。后来他自己拿着泵管在尖角上蹭了两下，PVC管直接被划出一道白印，才反应过来这个小零件根本不是凑数的。
我现在上课，每次讲输液泵设计，第一节课根本不先讲什么是流速精度，什么是行业标准。
先让学生把实验室里报废的旧泵拆了。
用手转一转滚轮。
摸一摸泵管被挤压的位置。
感受一下压紧量差0.1mm的时候，管子里的液滴掉下来的速度差多少。
别上来就搭仿真。
别上来就列BOM表。
机械设计的根，永远是你手能摸到的那些形变、公差、摩擦力，不是屏幕上跑出来的漂亮曲线。
