周三下午的液压实验台旁，电机刚转3秒，油就顺着侧板结合面喷了出来。
溅了前排学生半条白球鞋。
我攥着游标卡尺站在旁边，袖口沾了半圈液压油，没生气。毕竟这场景，我看了快十年。
喷出来的油，藏着最容易漏的设计细节
这些大三的学生，提前两周就开始改齿轮泵的装配图，前前后后打了三版图纸，打印的时候特意选了厚铜版纸，说要给实验评委留个好印象。结果接油管、连电源、开电机，整套流程走得顺顺当当，偏偏最后栽在一个不起眼的小槽上。
蹲下来拆泵壳的时候，我已经大概猜到问题在哪。拆开一看果然——卸荷槽的位置开错了。本来应该跨在两齿轮啮合点的对称位置，把封闭在齿槽里的困油及时导去低压腔，结果学生把长方形的槽直接开在了齿根圆正上方，相当于把困油区的高压油直接引到了侧板和泵体的密封面之间，压力一上来，密封垫直接被顶移位，不喷油才怪。

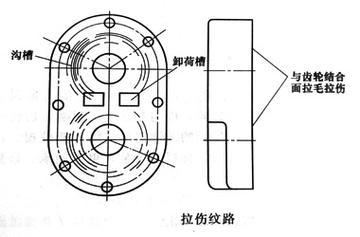

外啮合齿轮泵卸荷槽正确位置示意图
我把拆下来的侧板举到全班面前的时候，有人还在挠头，说翻教材的时候看那个线稿图，槽的位置画得虚虚实实，他以为只要槽开在泵体内部就行。
卸荷槽的核心作用，是把齿轮啮合时封闭在齿槽里的困油及时导出去，不是让你当流道用。真要开错了位置，轻则喷油漏液，重则困油产生的高压会把侧板打出凹坑，用不了几个小时泵就废了。我没直接给这组的图纸打低分，让他们拿着侧板到钳工台，重新铣了两个位置正确的卸荷槽，装回去再试。
侧隙的取值，从来不是套公式就能定的
好多学生做课程设计的时候，总抱着机械设计手册算参数。侧隙取多少？查公式，代入模数、转速，算出来0.12mm，就直接把数值标在图纸上，觉得这就是标准答案。
我刚接这门课那会，也觉得公式算出来的数不会错。直到有次跟着工厂的师傅装泵，才知道手册上给的从来都是范围，不是精确值。同样是3模数的外啮合齿轮泵，用在北方冬季户外的液压站，和放在恒温实验室的固定台架上，侧隙的取值能差出0.08mm。
为啥？低温下油液粘度大，冷启动的时候摩擦扭矩高，侧隙留小了，齿轮一热膨胀就直接把侧板顶死，电机过载跳闸。恒温环境下油液粘度稳定，侧隙留大了，内泄漏又会让容积效率掉得厉害，打不上额定压力。
外啮合齿轮泵轴向间隙与径向间隙标注图
之前有个组，算出来0.12mm的侧隙，加工回来装到台架上，冷态的时候齿轮转得顺，一开电机打油，温度升到40度，直接卡壳。我让他们把侧板拆下来，用研磨膏磨掉0.04mm的余量，再装回去测，额定压力下的容积效率从62%涨到了78%。几个学生蹲在台架旁边盯着压力表，说原来差个几丝的间隙，性能能差这么多。
不过话说回来，也不能为了减少泄漏把侧隙抠得太死。毕竟泵转起来要发热，热胀冷缩的道理谁都懂，但真落到设计图上，好多人就忘了。
别总盯着齿轮的精度等级抠细节
好多学生选齿轮参数的时候，一上来就挑最高的精度等级，觉得精度越高，泵的性能越好。上次有个组，为了选6级精度的磨齿齿轮，特意找加工厂定制，花了比普通滚齿齿轮贵三倍的钱，最后测出来的容积效率，跟隔壁组用8级滚齿齿轮做的泵，差了不到2%。
这账其实算得过来。齿轮泵的内泄漏，七成以上是从轴向侧隙漏出去的，径向间隙和齿轮啮合面的泄漏，占比连三成都不到。你花大价钱把齿轮精度从8级提到6级，啮合面的泄漏可能少了1%，但要是轴向侧隙没控制好，一下就漏出去10%，完全是本末倒置。
齿轮泵的性能瓶颈，从来不是齿轮啮合得有多顺，而是你能不能把各个泄漏通道的间隙控制在合理范围内。
我之前讲课的时候，总把重点放在齿轮的参数选择上，模数取多少、齿数取多少、压力角取多少，讲得细之又细。结果学生的注意力全在齿轮本身，根本没意识到，那些看似不起眼的密封面、间隙槽、卸荷槽，才是决定泵能不能正常工作的关键。
实验课快结束的时候，之前把卸荷槽开错位置的那组学生，重新铣好侧板装回台架，这次电机转起来没喷油，压力表稳稳停在2.5MPa的额定值上。他们蹲在旁边拆了三次泵，磨了两次侧板，说之前总觉得设计就是对着公式填数，今天才知道，图纸上的每一条线，都连着实际跑起来的性能，差一点都不行。
我站在旁边擦袖口的油印，突然想起十年前跟着师傅在车间拆旧泵的场景。那台泵用了快十年，齿面都磨出了亮痕，但是侧板上的研磨痕迹还在，侧隙调得刚好，打出来的压力跟新泵差不了多少。当时师傅拿螺丝刀指了指侧板说，齿轮磨了可以换，间隙调对了，泵就能接着用。
其实教机械设计哪有什么标准答案。你得知道哪个地方漏了会掉性能，哪个地方的尺寸差一点根本不影响，哪个地方省成本是值得的，哪个地方偷工减料肯定要出问题。这些东西，教材上的线稿图教不会，公式也算不出来，得蹲在实验台边，拆几次泵，磨几次侧板，被油溅几次袖口，才真的能懂。
