上周三的课，第三排的男生把作业递上来。
我扫了一眼。
直接皱眉头。
他把传动轴的弯曲变形验算，全堆成了材料的许用应力计算，连题目里特意标红的”允许最大挠度0.2mm”都直接划掉了，页边空白处还写了一行小字：45钢的许用应力够大，肯定不会坏。
说实话，这种错误我见了快十年了。
第一个卡点：把”不让弯”当成”不让断”
很多学生刚学完材料力学的强度章节，就带着思维惯性冲过来学弯曲刚度——他们总觉得，只要材料够结实，零件就不会出问题。
去年带毕设的那个男生做自动分拣机的推板轴，选了调质45钢，强度算下来安全系数拉到3.2，觉得稳得不能再稳。结果装上去当天，推板轴弯了0.8mm，推板蹭着导轨走，卡得整个输送线都停了。他蹲在设备旁边拆轴的时候还纳闷，明明强度算得没问题，怎么就坏了。
弯曲刚度的核心约束，从来不是”会不会断”，而是”变形量会不会超系统允许的阈值”。断是强度问题，弯是刚度问题，俩问题的考核逻辑从根上就不一样。
我之前在课上总把EI的公式写满一黑板，弹性模量乘截面惯性矩，学生背得滚瓜烂熟，一做题就错——他们默认材料越好，刚度越高。直到上次我把同尺寸的橡胶条和铝合金条摆到讲台上，让前排的学生用同样的力掰，他们才反应过来：换材料提刚度的效率，远没有改截面形状来得高。
就拿实心圆轴来说，你把直径从20mm加到30mm，重量翻了2.25倍，弯曲刚度涨了5倍；但如果把同样重量的材料，从实心挪到外径40mm的空心管上，壁厚只有3mm，弯曲刚度能比原来的实心轴高60%，重量还没增加。
我当时在讲台上算完这笔账，台下第一排的女生直接拍了下桌子——她上周刚为了提刚度，把课设里的轴直径从20mm加到32mm，整个机架的安装座都跟着要重新设计，完全没意识到把实心轴换成空心的，既能减重又能保证刚度。

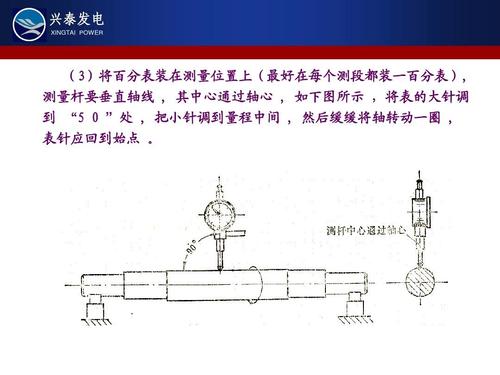

机械轴弯曲变形量检测实操示意图
最容易被忽略的细节：约束边界直接决定刚度计算结果
讲完截面和材料的影响，我本来以为学生能摸对门道了，结果上次的作业收上来，一半人算弯曲刚度的时候，不管轴是怎么装的，全按理想简支梁算。
有个学生算两端用深沟球轴承支撑的轴，把两个支撑点的距离算成了轴的总长，甚至把悬臂端的带轮重量也算成了简支梁的跨中载荷，算出来的变形量比实际值小了快三倍。我把作业递给他的时候，他还不服，说教材上的简支梁公式就是这么用的。
对吧？教材上的公式是理想状态下的结果，你真把公式往工程场景里套的时候，总得先想想，你画的那个支撑，到底是不是真的刚性支撑。
之前带课设的小组做小型输送线的托辊轴，一开始算的时候把两个支撑当成了完全固支，算出来的变形量只有0.02mm，觉得完全满足要求。结果实际装上去，托辊转起来晃得厉害，拆下来量，实际变形有0.12mm——为啥？因为他们的轴承座是用1.5mm厚的薄钢板折的，支撑本身就有弹性变形，你把它当成焊在刚性机架上的固支点，算出来的刚度能准才怪。
没有真实支撑边界的弯曲刚度计算，本质上就是对着公式做数学题，和工程半毛钱关系都没有。
我现在上课前，都会从零件柜里拆几个旧轴承座，几个不同壁厚的轴段带到教室，让学生自己晃，自己摸——你把轴架在两个软橡胶垫上，和架在两个硬铝块上，同样加10N的力，变形量差多少？摸过一次的学生，再也不会不管什么场景都直接套简支梁公式了。
机械轴支撑边界条件对比示意图
别被公式框死：刚度是给系统让路的，不是孤立存在的
解决了前面两个卡点，我又碰到了新的问题。
越来越多的学生觉得，弯曲刚度越高越好，轴越粗越硬，设计就越靠谱。
这也是病。
比如汽车的传动轴，为什么要做空心的？为什么有些场合还要刻意让轴有一点弹性？要是刚度太高，传动轴硬得像根钢棍，变速箱和车轮之间的冲击直接硬传，用不了多久齿轮就被打坏了。
之前有个学生做无人机起落架的支撑杆，为了提弯曲刚度，选了直径16mm的碳纤维棒，结果第一次落地的时候，冲击力全传到机身上，把飞控的安装座都震裂了。后来他把直径降到12mm，算下来的弯曲变形量刚好落在着陆允许的区间里，还能靠轴的弹性缓冲一部分落地冲击，整个结构的重量还减了25%。
弯曲刚度从来不是越高越好，你要找的是系统允许的变形区间，多一点是浪费，少一点是故障。
我之前留的作业题，全是给个梁、给个载荷、算变形量。现在的作业，我会给三个备选方案：第一个是实心钢轴，直径25mm；第二个是空心铝轴，外径30mm，壁厚3mm；第三个是空心钢轴，外径25mm，壁厚2.5mm。让学生自己算每个的弯曲刚度、重量、成本，选一个适合输送线推板轴的方案。
上次收的作业，有一半的学生选了空心铝轴——它的刚度和实心钢轴差不到10%，重量只有钢轴的三分之一，成本还低。有个学生在作业最后写了一行小字：原来以前我觉得选最粗最硬的就是对的，现在才知道，设计是找平衡。
我看到这行字的时候，突然觉得之前花那么多时间改教案，值了。
我有时候会想，要是我一直对着黑板讲公式，不把这些真实的坑摆到学生面前，他们进了职场是要摔跟头的。
下周的课，我准备带个挠度计到教室，让学生自己亲手测不同截面的梁，在不同支撑下的变形量。
毕竟，公式背一百遍，不如亲手掰一下来得实在。
