上次课设答疑，一整排学生围着我，手里的草稿纸都画着算模数的公式，个个皱着眉。算出来的模数放不进箱体，放大一级直径超了，缩小一级强度不够。卡在这里动不了。
最容易卡的第一步，从来都不是算模数
教材上的流程写得清楚，拿到功率转速，算计算功率，选载荷系数，算模数选标准值。十个学生九个上来就按这个走，十个有八个会卡在哪里你知道吗？安装空间限制。
很多人设计的时候，眼里只有齿轮参数，忘了你设计的齿轮是要装到减速器里，装到轴上，旁边还有轴承还有端盖还有别的零件。我每次上课第一句话，先拿粉笔把教材上第二步算模数那行划掉，先画箱体的轴向、径向位置草图，定死最大允许的分度圆直径，再倒推参数。

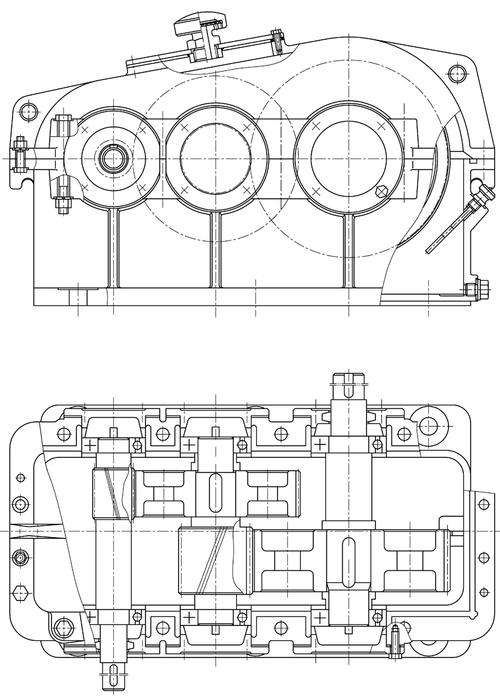

直齿轮减速器齿轮安装空间草图
说实话，这么一改，卡第一步的学生直接少了七成。之前有个学生按原来的方法算出来模数3，分度圆直径120，画结构才发现箱体端面只能放下最大直径100的齿轮，全部推倒重来，白花了一整晚。现在先定死尺寸边界，再在边界里选最合适的模数，哪会出这种事。
那些教材没说的取舍
参数选完，下一个坑就是精度等级。我见过太多学生，觉得精度越高越好，给输送设备用的齿轮都敢选5级精度。之前带实习的时候看过车间报价，同尺寸的7级精度齿轮比5级便宜三分之二还多，普通传动根本用不到那么高的精度。
开式齿轮选齿宽系数，教材说选小一点避免磨损，可很多人不知道，开式齿轮更容易断齿，适当正变位加厚齿根，比减小齿宽有用多了。当然，变位也不是乱加，变位系数超过0.5，齿顶直接变尖，不专门修型根本用不了，多一道工序就多一份成本，没必要。
直齿轮不同变位系数齿顶形状对比图
不过话说回来，很多新手喜欢把所有参数都往安全了堆，结果堆出来的设计又贵又笨，根本没法用。设计本身就是取舍，你要搞清楚这个齿轮用在什么地方，要求是什么，成本上限在哪里，再调参数。用在伺服机构里的齿轮和用在小区门禁里的齿轮，能是一个设计标准吗？对吧。
强度校核过了，不代表你做对了

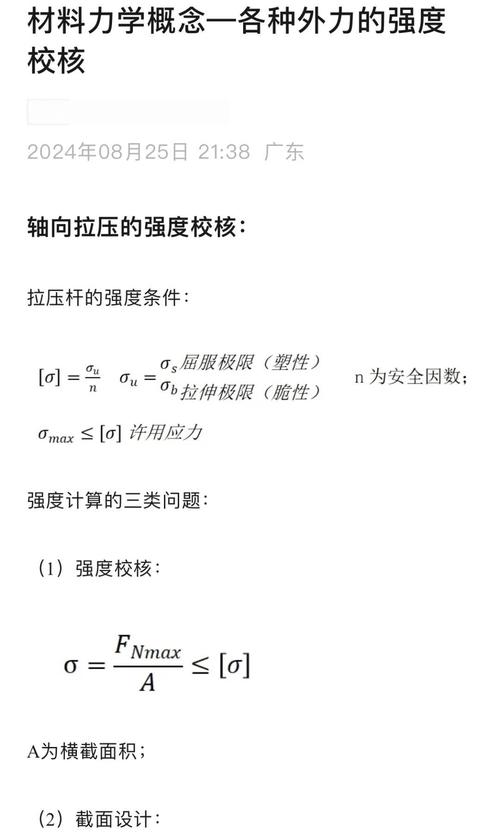

强度校核过了，不代表你做对了
课设里，学生做完接触强度和弯曲强度校核，就打包等着交作业了。每次我都要问一句，齿根圆角过渡你标对了吗？
我刚进设计院那年，出过一个错，那时候刚毕业，觉得强度对了就万事大吉，齿根圆角懒得算，直接标了个R1，结果样件做出来，转了不到十小时齿根裂了。拆开看，应力集中比设计值大了三倍，就是圆角太小搞的。后来改到R3，再也没出过问题。这个教训我记到现在，每次上课都讲。
还有键槽的位置，很多人按标准，键槽开在齿宽中心，刚好对准齿根，轮毂的强度直接降了快两成，稍微过载就裂轮毂。稍微偏个十几度，避开齿根的受力位置，强度就能回来，就这么点小事，十个新手九个忘。
还有侧隙，南方工厂夏天车间温度能到四十度，齿轮热胀，你留的侧隙不够，直接挤死转不动。很多人按教材给的默认值选，根本不考虑使用环境，样件做出来试一次就废。
现在我改了课设要求，学生交作业之前，必须想清楚三件事：这个齿轮的加工精度车间能不能做，成本能不能接受，安装的时候会不会卡壳。不是说要他们考虑得面面俱到，是要早点改掉“套完公式就完事”的毛病。
直齿轮看起来是机械设计入门的东西，谁都能画两笔，可真要做得不出错，好用又省钱，真得磨好几次。我教了快十年，每次画直齿轮，还是会停下来想想哪里能再调调，哪有什么一步到位的标准设计哦。
