给有一定基础的中级工程师聊点实打实的东西，不扯虚的概念。我们做了快十年工业现场数据采集，见过太多本来没问题的项目，死在同步精度这一步。今天就把我们踩过的坑、摸出来的设计逻辑全说清楚。
多源异构到底“异”在哪？同步采集的核心痛点
很多刚接触这个领域的工程师，第一反应不就是攒一堆接口吗？能把数据读上来不就行了？
真不是。

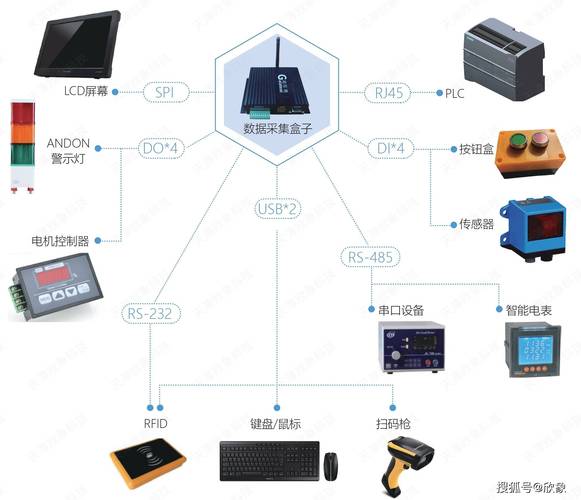

我们去年给某钢铁集团热轧生产线做状态监测项目，一条线上接了多少种设备？振动加速度传感器走的是模拟量4-20mA输出，转速编码器是差分脉冲输出，电机定子温度走的是Modbus RTU，辊身检测用的是以太网输出的红外热像仪，还有轴承的声发射传感器，走的是CANopen协议。接口不同，协议不同，采样率从1Hz到256kHz差了几百倍，甚至连供电电压都有5V和24V的区别。这就是实打实的多源异构，不是PPT上的空概念。
核心痛点从来都不是“能不能采”，是能不能同一时刻采到对的数据。我记得第一次做转子故障诊断实验的时候，一开始用的普通采集终端，软同步，振动和电流的采集时间差了6毫秒。做阶次分析的时候，阶次谱直接歪了，特征峰偏了整整两个档位，我们对着数据改了三天算法，最后才发现是采集不同步的锅。
差6毫秒。就是这几毫秒，整个项目差点重做。
核心设计：同步触发机制的选型权衡
说实话，现在市面上能买到的采集终端，十有八九用的是软同步。就是每个通道自己采，然后靠终端的系统时间打戳对齐。
软同步成本低啊，开发也简单，但是误差呢？一般都在几毫秒到十几毫秒，甚至更高，系统负载高的时候误差还会飘。这种精度，用来做普通的环境监测还行，做旋转机械状态监测、伺服系统性能分析这种对时间精度要求高的场景，根本没法用。

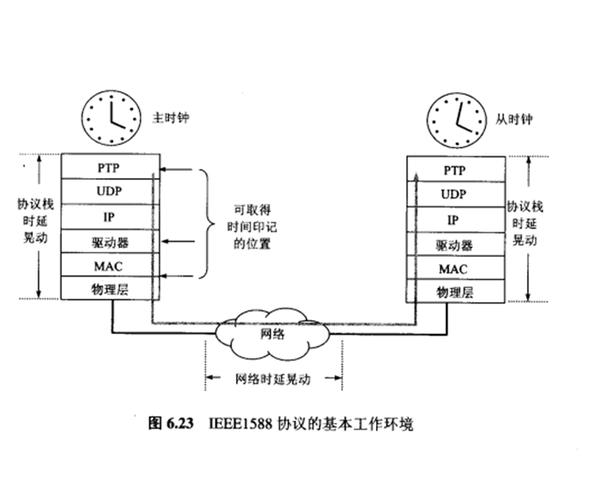

我们现在的设计，全用基于IEEE 1588-2019标准的PTP硬件精准时钟同步。所有终端的时钟统一对齐到主时钟，每个采集通道用统一的硬件触发信号启动采样，每个采样点直接在采集端打硬时间戳，同步误差能稳定压在1微秒以内，完全满足绝大多数工业现场的要求。
不过话说回来，不是所有人都需要这么高的精度，选型的时候就得权衡。
拿主控芯片来说，我们做低成本项目的时候，用的是STM32H7系列，自带以太网MAC，能支持PTP硬件时钟，成本压在两百块以内，最多接8路同步采集，采样率最高100kHz，完全够用。要是需要接更多通道，还要处理热像仪的图像流，我们就换NXP的i.MX 6ULL，算力够，接口多，但是成本直接翻三倍，一块主控就要六百多。适合对精度和通道数要求高的项目。
还有缓存，很多新手喜欢用主控的内存做软件缓存，说实话，高峰期不同通道数据一起涌进来，丢包率能到3%以上。我们现在给每个通道配独立的硬件FIFO缓存，哪怕通道速率差几百倍，也不会丢包，这个钱不能省。
现场调试踩过的那些死坑
设计对了，不代表现场就能跑出合格的结果。我给大家说几个大概率会踩的坑。
第一个，接地干扰。你把模拟量通道和数字通道放一块，不同传感器的接地电位不一样，分分钟串扰，采集出来的数据飘得像过山车。我们现在的终端设计，都是做分区隔离，模拟量通道和数字通道之间用隔离电压1500V AC的隔离芯片分开，符合GB/T 17626.2-2018的电磁兼容要求，这个是硬性要求，不能砍。
第二个，长距离传输的时间漂移。传感器离终端几十米，你用普通的非屏蔽线传触发信号，传输延迟飘得厉害，同步误差直接从1微秒飘到好几毫秒。所以走PTP时钟信号一定要用带双层屏蔽的千兆网线，模拟量信号用双芯屏蔽线，而且记得单端接地，别两端都接，反而引入干扰。
第三个，协议延迟导致的时间戳错误。很多人做Modbus采集的时候，都是终端轮询到数据之后，再给数据打时间戳，对吧？那Modbus轮询本身就有几百毫秒的延迟啊！这个时间戳根本不对。正确的做法是，让支持主动上传的传感器在采集完成的那一刻自己打时间戳，终端只负责收集转发，哪怕多花点成本选带时间戳输出的传感器，也比最后数据错了强。
上个月还有个同行找我，说他们给电机做动平衡，做了三次都不合格，偏差一直超。我去看了下，他们的振动和电流就是轮询打戳，差了8毫秒，改完硬时间戳之后，偏差直接降到允许范围内，问题就解决了。
做设备多源异构数据同步采集终端，核心从来不是堆多少接口，吹多少参数，是要对准现场的实际需求。你要做的项目对同步精度要求不高，省点成本用软同步没问题，要是做工业状态监测、高精度运动分析，一定要把同步精度放在第一位，该上硬件同步就上，该做隔离就做，别为了省那点成本，最后花几倍的钱填坑。
