上周刚改完课程设计的终稿，熬到一点半，一肚子话攒着。
第一个坑：把“现场”当成了“展厅”
大部分学生刚上手做，第一个反应就是堆参数。屏要4K超清，边框要窄，机身要薄，做完渲染图发过来，个个都像消费电子展的新品。
我一问，工业现场多油多水，工人戴两毫米厚的丁腈手套操作，你这个触控按键才8毫米大，能点准吗？没人答得出来。
上一届有个组，做出来的样机，外观跟旗舰手机没差，亮屏的时候确实好看。拉去合作厂区做测试，老操作工戴手套上去点了三次，三次点错确认键，直接笑了：“小伙子，我这手干了二十年活，关节都变形了，你这东西好看是好看，我可不敢在开机器的时候用它。”

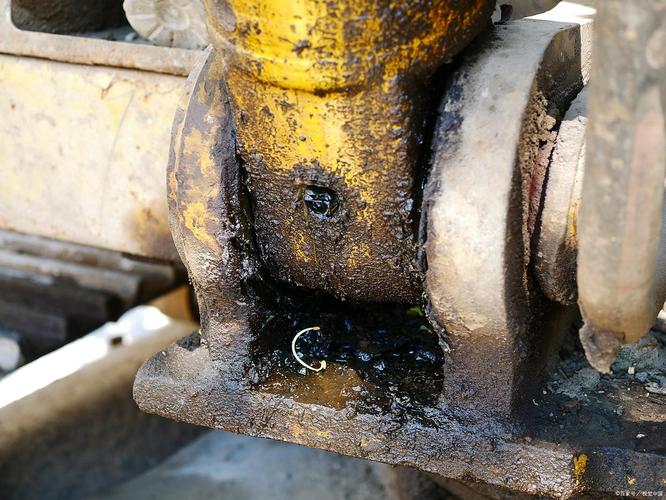

油污磨损的工业车间终端实拍图
说实话，那瞬间学生脸都红了。回来改方案改了一周，把常用操作键全部改成凸起物理键，急停键直接做到直径35mm，整个外壳做了咬花处理，防手滑也防粘油污。原来的薄机身改成了加厚IP65外壳，看起来粗笨了点，操作工试了一次就点头。
很多学生一开始转不过弯，觉得做“智能”就得精致。我跟他们说，精致是给展厅看的，现场要的是**哪怕闭着眼也能摸到急停，沾着油也能按对键**。这不是退步，是找对位置。
卡了一半学生的交互逻辑死结
第二个卡点说出来很有意思，几乎一半的组都踩。学生天天用手机，做交互的时候自然就照搬手机那套：分层菜单，滑动切换，点三下才能找到要改的参数。
我问，工人换模具调参数，站在冲床旁边，就给你十秒钟时间，你让他划三层菜单找参数，耽误一秒都可能出问题，谁耗得起？
没去过现场的学生，永远想不通这个点。我这学期改了要求，所有做这个方向的组，必须抽半天时间去合作车间待着，看工人操作三个小时以上。
回来之后几乎所有人都改了方案。有个组原来做了七个层级的菜单，看完现场直接砍成两级，把五个最常用的参数直接放在主界面，剩下不常用的才藏进二级菜单。

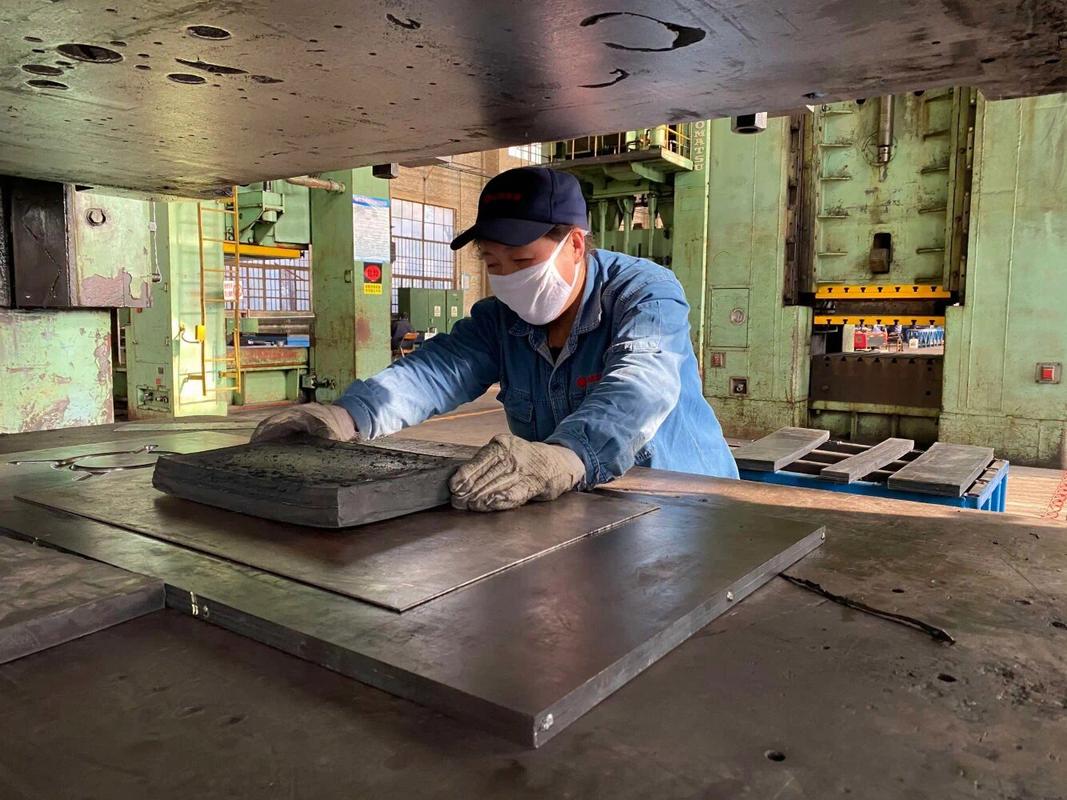

冲压车间工人戴手套操作终端实拍
我之前跟他们强调，智能终端的“智能”，不是让你塞多少算法进去，是**帮工人省多余的动作**。能一步完成的，绝不要第二步。那些花里胡哨的动效、动画，在现场全是累赘，光线暗的时候还晃眼，反而添乱。
上次有个学生跟我杠，说现在都讲无物理按键一体化设计，我留这么多按键是不是太落后了？我就问他，如果你在现场，屏幕上沾了一层油污，触控完全失灵，你要不要留个物理急停保命？他当场就没话了。
课堂里练不出来的“现场感”怎么补
课堂里练不出来的“现场感”怎么补
改了这么多届设计，我最大的感受就是，我们以前的设计教学，漏了最重要的一环。
我们教尺寸公差，教强度校核，教建模渲染，教怎么算成本，就是没教怎么站在最终使用者的角度想问题。学生坐在空调房里画图，怎么可能想到冬天工人戴厚棉手套，手指伸不开，按键要做大？怎么可能想到厂区光照强，屏幕得做雾面防反光，亮度得够，不然大白天根本看不清？
这些东西，书本上不会写，老师讲十遍不如学生自己去现场站一小时。
这两年我调整了课程要求，做这个方向的设计，必须拿到至少三个一线操作者的修改意见，才算过开题。哪怕你找不到大工厂，去门口机械厂找师傅聊十分钟，也算数。
有个组去年找了集装箱码头的龙门吊司机聊，人家提了一个要求，终端得能在不同位置固定，有时候要拿在手上，有时候要固定在操作室扶手上，原来的设计只考虑了嵌入式安装，回来直接改了快两周，加了可快拆的通用安装支架，最后成品比原来合理太多。
不过话说回来，也不是说课堂完全没用。那些基础的结构设计、防护等级计算，都是底子，但是最后临门一脚，还是得靠现场感。你设计出来的东西，工人愿意用，用着顺手，比拿多少竞赛奖都管用。
我现在改设计，看到那些把参数堆得满满当当，却完全不考虑使用者的方案，直接就打回去。不是我苛刻，是工业设备的设计，容不下想当然。错一点，现场用不了，就是浪费成本，还可能出危险。
设计哪有那么多高大上的说法，不过是多站在使用者的位置，多走几步而已。
