上周跟往届毕业的学生吃火锅，酒过三巡，他掏出手机翻出一张赔偿单的照片。新供应商供的一批转向架零件出了问题，偏磨，装车三千公里就出异响。整批召回翻查，查了三天，找不到问题出在哪道工序。最后整批报废，赔了小两百万。
学生原来以为追溯就是贴二维码
回到课堂我问过很多次，做机械产品设计，要不要提前考虑生产工序追溯？大部分学生的反应都是，这是生产、品控的事，跟设计没关系，找工位师傅贴个码就完了。
之前带竞赛，学生做小型行星减速器，找加工厂做了二十台样机，最后三台装机异响，拆开发现轴承孔位偏了0.12毫米。加工厂翻记录，工序是CNC粗铣—热处理—精铣—压装，到底是热处理变形没校准，还是精铣那天学徒工调错了进刀参数？床子的运行日志早就被新的覆盖了，没人说的清。最后二十台样机全部返工，耽误了竞赛报名截止日期，差一点没赶上。

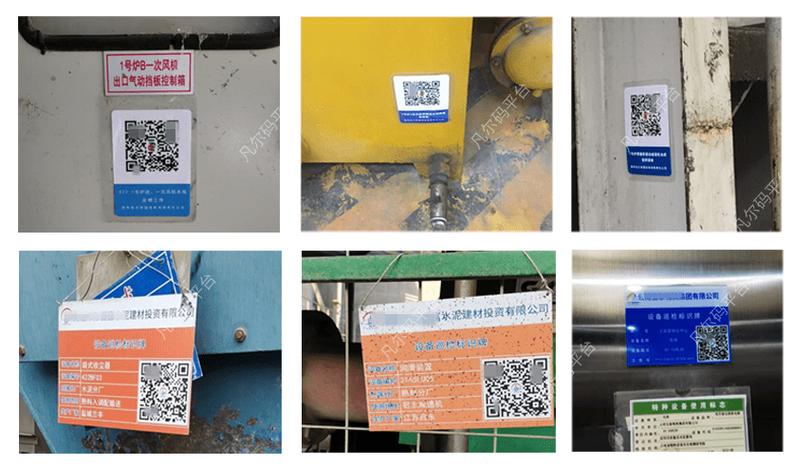

机械加工工位生产工序追溯二维码实拍
那时候学生才懵。原来生产工序追溯不是后端补个流程的事，是设计端就要留好接口的。你设计零件的时候，有没有给每道关键工序留可标记的位置？有没有拆分公差的时候，同步给关键尺寸留检测数据的挂载点？
很多机械设计做了两三年，还不知道，工序追溯的节点，是设计阶段就定死的。后端想加都加不上，硬加就是成本翻倍。
最容易卡壳的两个设计细节
现在改毕设，我每次都会揪两个地方。第一个是追溯颗粒度。学生要么完全不管，整个零件一个码，出了问题还是找不到；要么就是过度设计，每车一刀都打一个码，加工成本直接翻三倍，加工厂老板看了都摇头，直接拒单。
第二个就是追溯码的位置。很多人选的地方刚好是加工装夹的夹持区，要么就是装配之后被其他零件挡住，做出来一半的码扫不出来，等于白做。
机械零件基准面追溯打码位置设计图
前年有个做智能门锁锁体毕设的学生，就踩了这个坑。他把二维码打在锁体侧面，刚好是冲压的定位夹持区，开模做出来，一半的二维码被压得变形，根本扫不出来。最后只能重新改图开模，花了小几千，还耽误了答辩预演。说实话，这个坑，只要没接触过实际生产的学生，十个有八个会踩。你坐在教室里画图，哪会想到加工的时候要夹哪里？对吧？
其实逻辑很简单，选打码位置，只要记住一条：这块地方从下料到出厂，不能被加工，不能被遮挡，全程露在外面。颗粒度就看风险，焊接、热处理、精密孔加工这些出问题概率高的工序，单独留节点，普通下料钻孔，整批一个码就够了。
课堂上的一点点小改动
课堂上的一点点小改动
原来我上课这块也就带过，讲完概念就过了。这几年带学生出去实习，见了太多因为追溯出问题赔钱的事，就改了教案。现在讲这块，直接把报废零件、改了两次的设计图往投影一放，留半小时，让大家自己找原来设计的问题，改出合理的追溯方案。
不少学生一开始还是转不过弯，觉得我做设计，把强度公差算对不就行了，搞这些边角料的事干嘛。我也不多说，就把那张两百万赔偿单的照片放出来，大家看完都闭嘴了。
我现在要求学生交最终设计图的时候，必须多交一张工序追溯节点布局图，不用复杂，标清楚每个追溯码的位置，对应哪道工序，要存什么数据就够了。今年有个做农用割台零件的学生，原来把追溯码打在连接法兰的安装孔里面，我指出来之后，他改到了侧面不承重的工艺凸台上，还额外加了一个冲缺口的批次标记，就算二维码磨掉了，还能通过缺口位置回溯批次，这个思路就对了。
不过话说回来，做机械设计，本来就不是坐在办公室里画个符合国标的图就完事了。你得对整个产品从出生到报废的全流程负责，生产出了问题能快速找到根，能把损失控制在最小范围，这才是合格的设计。我现在每次跟学生说，你多花十分钟在设计图上标个追溯节点，以后工厂可能少赔几十万，哪里亏了？最近还在跟以前的学生攒更多一线的实际案例，下次上课再加点新的坑进去，学校里多踩踩，出去就少摔跟头。
