上周结了机械综合设计的期中课题，改作业改到头疼，索性把教案翻出来重新划了一遍。
当初开这个课题的时候，教研组吵了快两周，有人说太偏电控，不是机械该教的，现在来看，吵得值。
学生第一版方案都踩的同一个坑
拿到的课题是旧冲压机床的改造，要求加远程监控功能。收上来第一版方案，十个组有八个全一个路数：列一堆传感器清单，选个云平台，画个数据大屏效果图，机械部分就画两个孔，写着“安装传感器”完事儿。
我挨个组问，传感器装在这个位置，测出来的是机床的振动还是防护罩的共振？没人答得出来。布线走哪里，防水防油怎么做？也没人想。
有个组更有意思，为了凑测点数量，连机床灯的电流都要监控，问他监控了能干吗，说“远程能关灯啊”，客户改造要的是监控制动磨损预测寿命，不是远程关灯啊我的哥。
机械设计课程学生设备远程监控错误安装示意图
都觉得远程监控是物联网、电控的事儿，机械设计就是打两个孔凑数。这就是最大的坑。我当时直接停了原定的进度，花了一整个下午，没讲代码没讲协议，就讲一件事：没有合理的机械结构，你再贵的传感器，再牛的云平台，出来的都是垃圾数据。
改方案磨出来的几个核心取舍
逼着大家推翻重画，改到第三版，终于摸出点门道。其实核心就几个取舍，说破了不值钱，但没人点透就是想不到。
第一个，测点不是越多越好，选对安装位置比什么都重要。要监控制动块磨损，就不能装在外壳上，得开个小安装槽直接贴在制动座的本体上，就差十几厘米，数据稳定性翻三倍。
第二个，干扰要从机械结构上防，别全推给软件滤波。机床主轴旁的温度测点，电机一开，振动带得传感器晃，软件怎么滤都没用。只要在传感器底座加一块1毫米厚的丁腈橡胶垫，隔开结构振动，数据直接就稳了。
我当初翻一个组的图纸，看到他们把温度传感器全封死在不锈钢壳里，连个透气缝都没留，直接给打回去了。你这是给传感器准备的棺材吗？夏天机床本身就四十多度，闷在全封闭壳里，用不了半年，传感器漂移得连预设阈值都找不到。留两毫米的间隙，加个防尘网，问题就解决了。

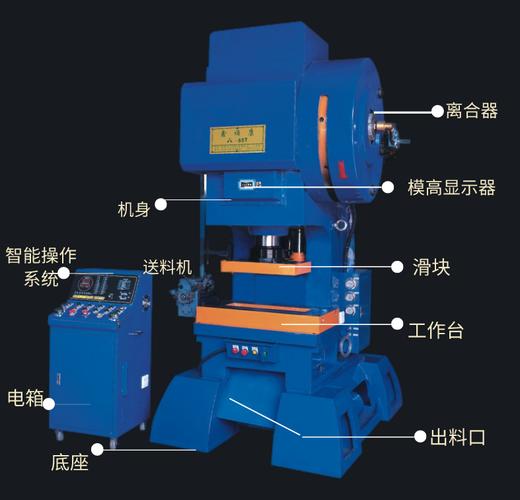

冲压机床改造设备远程监控测点安装结构图
还有个容易忘的，维护。远程监控的传感器比普通零件坏得快，你设计成内嵌焊死，坏了要拆整根主轴，客户不得把你工位砸了？做个简单的快拆底座，一把活动扳手就能拆下来换，十分钟搞定的事儿，为什么要给后面找麻烦？

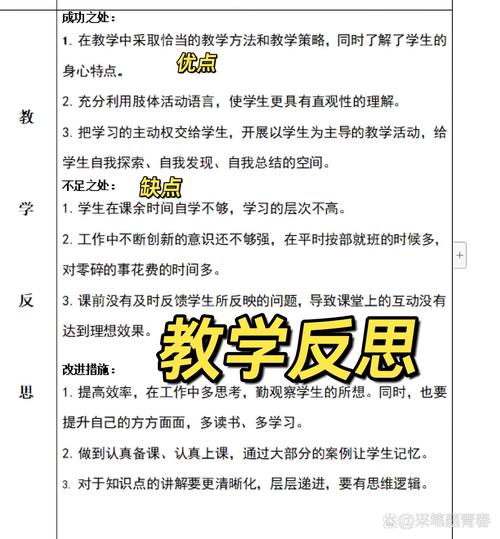

改完教案才想通的教学误区
改完教案才想通的教学误区
说实话，这次上课之前，我也觉得这个课题就是凑个物联网的热点，给课程贴个金。上完才发现，我们之前完全教偏了。
我们是机械设计课，要教的是从机械层面保证远程监控的可靠性，不是教学生写代码搭平台，那是电控专业的活儿，我们抢什么？
现在翻市面上的教材，讲设备远程监控，全是讲通信协议讲云架构讲数据可视化，半页纸都不肯提机械安装和结构设计。学生看教材学，可不就觉得机械部分是边角料吗？不跑偏才怪。
不过话说回来，也不能全怪学生。我们之前的大纲，把这个课题放在物联网与智能设计单元，出发点就错了。现在我直接把它挪到可靠性设计那一单元，开课第一句就说，今天我们学的不是怎么加监控，是怎么让你的监控十年都不出错。
有个学生结课的时候跟我说，之前去工厂参观，看到同一批装的远程监控，有的厂家用了三四年数据还准得很，有的一年多就全废了，当时以为是电子件买得差，现在才知道，十分之七的问题出在机械安装设计上。我听完这话，比拿到什么教学成果都开心。
昨天还有个毕业两年的学生找我，说现在在做工厂旧设备改造，每次画传感器安装图，都能想起我上课拍桌子说的“别只打两个孔就完事”，省了他好多次现场改方案的麻烦。
做设计哪有那么多高大上的新概念。落得到实处，解决得了小问题，能给后面省麻烦，就是好设计。教设计也是一样。
