上个月去珠三角给一个汽车零部件冲压厂做产线改造调研，刚进车间就笑了。三块4K大屏钉在墙上，跑着花里胡哨的折线饼图，堆了每分钟产能、实时能耗、人员考勤一堆数据，厂长说，投用半年，没人能从上面看出哪台机床要出问题。
摘要：结合笔者经手的两个实际工业项目，拆解工业数据可视化落地中容易踩的坑，聊聊面向生产端而非展示端的可视化设计逻辑，给有基础的现场工程师做落地参考。
别把可视化做成“面子工程大屏”
说实话，现在甲方招标都要求配超大屏，不然都不好意思说自己做了工业互联网。但九成以上的车间大屏，数据刷新频率是五分钟一次，关键报警藏在三级菜单里，工人抬头看，只看见绿线飘着，啥用没有。

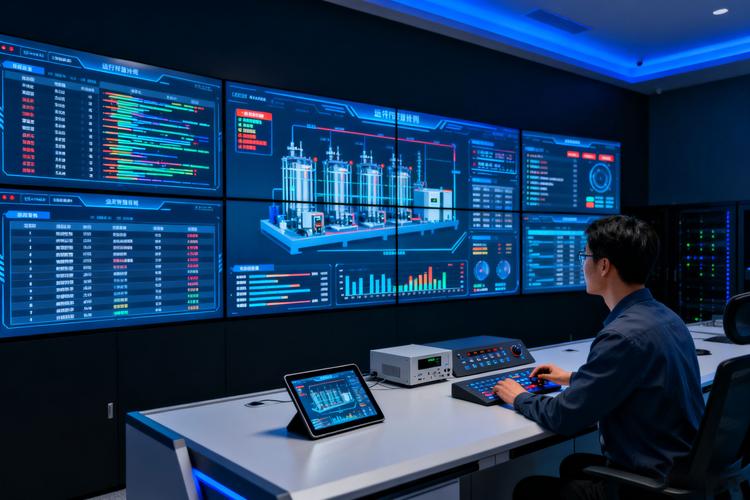

去年我在某风电运维项目上，一开始客户要求做整风场的3D炫酷大屏，机位转来转去，数据飘在半空，好看是真好看。
结果呢？运维工程师每天跑现场，拿到的齿轮箱振动数据，要翻三次菜单才能看到历史趋势。后来我们推翻了一半设计，给现场工程师做了个平板端的可视化界面，把12个特征频率的振幅按轴承位置做色块编码，超过阈值直接变红，一打开就能看见哪号轴承出问题。
工业数据可视化的核心，从来不是好看，是让正确的人在10秒内拿到他要的信息。

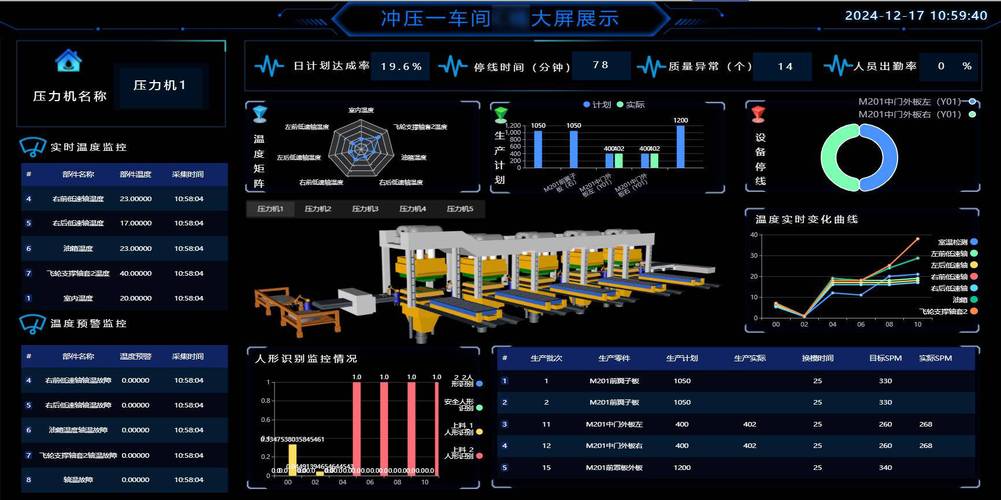

最常见的坑就是为了凑维度堆数据，把良率、能耗、人员考勤全堆一块，真正要找的设备寿命预测曲线被压到角落。这能叫可视化吗？这叫数据垃圾桶。那个冲压厂后来找我们改，我们直接把三个页面砍成一个，只留整线实时良率、停机工位报警、当天产能达成三个核心模块，每个模块占三分之一屏，字放大到五米外能看清，报警直接用红块铺满工位框，不到一周，生产班长说，每天找停机原因的时间少了快二十分钟。这就是实打实的收益。
面向不同角色的可视化设计逻辑
很多人做可视化，上来就选工具、找模板、套数据。不对，你得先看这个东西到底给谁用。给车间操作工的，和给生产经理的，和给设备维保工程师的，完全不是一回事。
还是说冲压车间的例子，操作工盯的就是眼前这台压机，他要的就是当下的吨位曲线对不对，有没有超过模具的载荷阈值，别的数据对他来说都是垃圾。所以你给他的界面，就是全屏放吨位曲线，超过阈值直接闪红，别搞别的花里胡哨。
给生产经理呢？他要的是全天换模次数、整线良率分布、待料停机占比，得能快速扫一眼就看出哪一个班次出问题最多，哪台机床拖了后腿。
给模具维保工程师呢？得把每一次冲压的吨位曲线和历史磨损数据叠放在一起，能直观看到磨损的增长趋势，提前一周安排修模，避免突发停机。
这里有个硬标准，按照GB/T 33703-2017《工业互联网平台 应用管理规范》的要求，工业数据可视化的端侧响应延迟不能超过2秒。我见过太多项目，用了一堆重组件，数据加载要七八秒，工人用一次嫌麻烦，再也不会打开了。
说实话，很多人选工具的时候，都只看功能全不全，不看响应速度。我之前踩过坑，用某知名BI工具做了十万条数据的趋势图，拖动缩放要卡三秒，后来换成轻量的Echarts自己搭，响应直接降到300毫秒以内，项目成本还降了一半。不过话说回来，不是说大牌BI不好，得看你的场景，现场端的可视化，就要轻，就要快，管理后台的分析端可以做复杂点，按需选就对了。
容易忽略的核心细节：数据编码与交互设计
很多人觉得可视化就是把数据转成图，随便整个折线饼图就完事了。其实不对，好的可视化是用视觉编码降低你的决策成本，把藏在数据里的规律直接放到你眼前。
比如设备振动故障诊断，很多人把不同轴承的频率曲线堆在同一张折线图里，线缠成一团，根本看不清楚。我常用的方法是色块热力编码+时间轴滑动交互，把不同位置的振动强度用颜色深浅标出来，时间轴拉到哪个时段，就看到哪个时段的状态，一眼就能定位出问题的轴承和时间点，比堆一堆折线清楚一万倍。
报警信息的处理也有坑，别一有问题就全屏幕红闪。得分级：一级故障红闪，提醒马上停机处理；二级预警黄底，提醒换班的时候检查；三级提示灰边，记录下来就行。搞多了狼来了，工人麻木了，真出大问题反而不当回事，这太要命了。
还有交互，很多大屏做出来就是背景墙，不能点不能放大，只能放那给参观的人拍照。那叫装饰，不叫可视化。现场用的可视化，必须支持下钻：点一下整线良率，就能跳到单台机床的详情，再点就能跳转到对应模具的磨损数据，一步步挖出问题根源。移动端适配也不能忘，现在工程师跑现场谁背电脑？都是手机平板看，很多可视化做出来PC端好看，手机上字小得像蚂蚁，按钮点都点不准，这就是没考虑实际使用场景。
对了，还有个容易忽略的硬要求，就是时间同步。传感器数据上传延迟，可视化上的时间和实际生产时间对不上，真出了问题要追溯，数据全错，之前的工作全白做。按照GB/T 40211-2021《工业互联网 时间敏感网络 技术要求》里的要求，现场工业数据的时间同步误差不能超过10毫秒，这个参数一定要卡死，不能含糊。
工业生产里，数据本身不值钱，能让你快速看到问题、解决问题的数据，才值钱。可视化不是工业互联网的门面，是生产决策的窗口。找对了使用场景，选对了设计逻辑，哪怕是个10寸的平板界面，比100寸的花里胡哨大屏有用一万倍。
