摘要：多数机械工程师都能熟练背出热膨胀公式，却常常在实际设计中因为忽略工况细节踩坑，小到导轨变形卡滞，大到焊缝开裂结构失效。本文结合一线工程经验，梳理热膨胀设计中的常见误区与落地方法，供同行参考。
上个月刚帮兄弟部门擦完屁股。某款新开发的车载电池包冷却板，装配调试全pass，路试三个月回来焊缝裂了三道，漏液。拆下来测变形，焊缝位置拉应力超了设计值两倍多。找原因找了三天，最后发现——设计的时候直接拿了室温下的铝合金线膨胀系数，没考虑电池工作时冷却板的温差能到70℃，热膨胀变形量算少了12%。
就是这么基础的知识点，栽了一个 senior 工程师。
别只背公式：热膨胀的工程误差从哪来

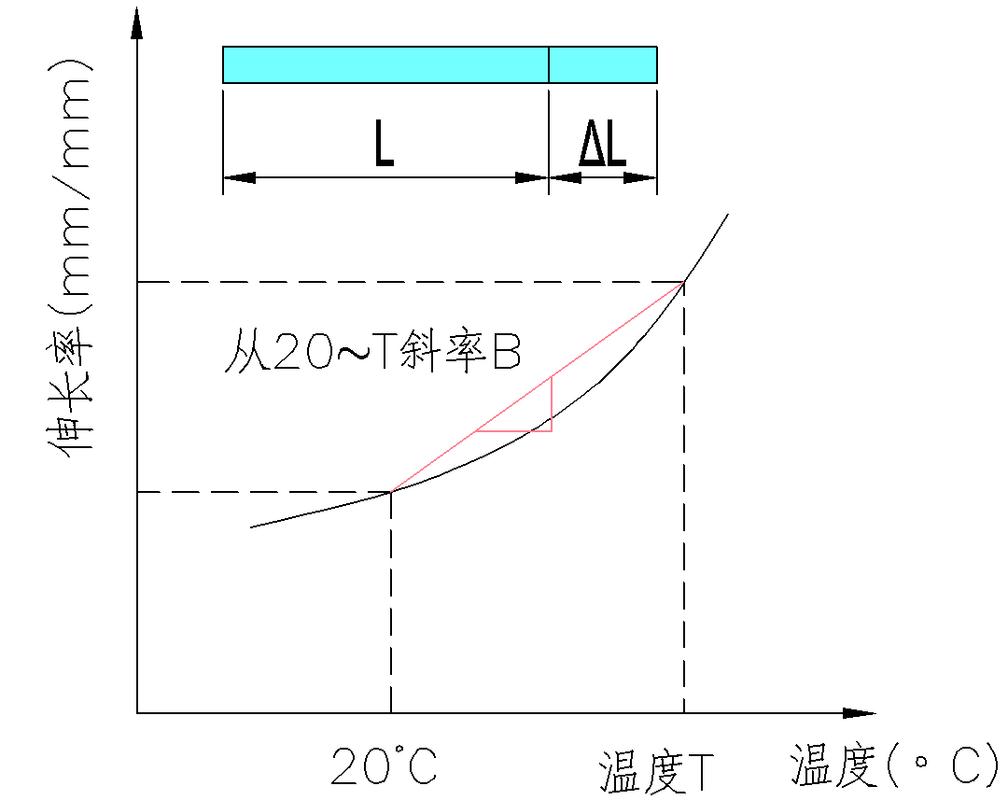

上学的时候都背过 ΔL = αLΔT，线膨胀系数α是材料固有属性，找手册抄过来就能算。对吗？不全对。
绝大多数材料手册给的α，都是20℃室温下的平均值。温度一变，α会变啊。

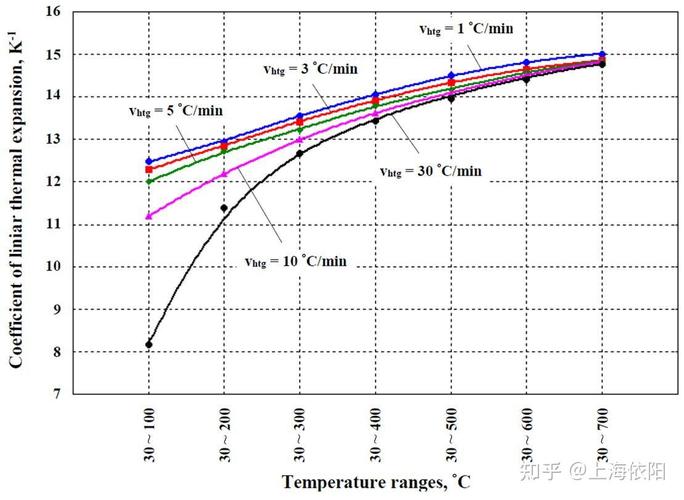

拿最常用的6061铝合金来说，室温下α是23.6×10⁻⁶/℃，到150℃就升到25.8×10⁻⁶/℃，差了快10%。要是你的工况温差有100℃，长构件一米，变形量误差就有0.22mm。别小看这零点几毫米，精密配合里直接超差。
更别说复合结构了。现在航空航天、新能源领域常用的碳纤维增强铝基复合材料，不同铺层方向的α能差一个数量级。我五年前见过某院所做卫星天线支架，设计师直接把材料当成均质铝合金算膨胀，入轨后环境温差180℃，形变量超了设计要求三倍，整个零件作废，项目延期两个多月。太亏了。
还有装配残余应力。很多长构件装配的时候就带着预紧力，温度升高，膨胀变形会和残余应力耦合，最终变形量比你单独算出来的大出20%到30%都不奇怪。谁偷懒不做耦合仿真，谁倒霉。
常见设计场景的热膨胀避坑实录
讲几个我见过最多的踩坑场景，都是血淋淋的教训。
先说3米以上的长直线导轨，做机床、自动化生产线都能碰到。很多人图省事，两端全锁死，不做浮动端。装配的时候温度是20℃，夏天车间温度升到35℃，钢导轨伸长量就是12×10⁻⁶ × 3000mm × 15℃ = 0.54mm。没地方释放啊，只能往中间拱，导轨直线度直接废了，滑块跑起来卡滞，没半年导轨面就磨坏了。正确做法本来就是一端固定，浮动端开长圆孔，留够变形量，多大点事？非要省那点开模的功夫。
再讲压力容器异种钢焊接，这个出事故都是大事。不锈钢的α大概17×10⁻⁶/℃，碳钢是11×10⁻⁶/℃，差了快50%。工作温度300℃的话，和装配室温差280℃，一米长的焊缝，变形差就有(17-11)e-6 × 1000 × 280 = 1.68mm。这个差值直接变成焊接残余应力，温度循环几次就把焊缝拉裂漏了。我之前处理过一个加氢反应器的接管漏点，前后补焊三次才找到根因，就是没算热膨胀差。
还有现在火得一塌糊涂的大型单轴光伏跟踪支架，单排长度做到120米太常见了。西北戈壁昼夜温差能到30℃，120米的碳钢支架总伸长量是12×10⁻⁶ × 120000mm ×30℃ = 43.2mm。不做伸缩节，整个支架的扭转变形能把转轴扭断，前几年多少小厂的项目就是因为这个出问题，赔到关门。
热膨胀补偿的选型权衡
遇到热膨胀变形，不是说一定要堆成本加补偿，要结合工况权衡。
比如厂房低压配电的10米长铜排，铜的α是16.5×10⁻⁶/℃，温差40℃总变形是6.6mm。这种场景你只要在布线的时候给相邻铜排留够10mm的间隙，根本不用加专门的膨胀节，省了成本也省了空间。
但如果是长距离高温蒸汽管道，这个钱绝对不能省。行业标准GB/T 12777 明确要求，直管道每50到60米必须设置一个波纹膨胀节，补偿热变形。我见过有人为了省几万块的膨胀节钱，100米管道不加，运行三个月管道拉脱，整个生产线停了一周，损失几百万，找谁哭去？
精密设备里选材料更是要权衡。要超低热膨胀，选殷钢吗？殷钢α确实低，不到2×10⁻⁶/℃，但是贵，还重。如果你的要求是1米长度变形不超过0.1mm，其实可以选调整铺层的碳纤维复合材料，α能做到接近零，重量比殷钢轻三分之二，价格便宜一半，不好吗？不过话说回来，碳纤维高温蠕变要提前算，别光盯着膨胀系数漏了其他性能，那又是新坑。
最极端的例子就是光刻机的工件台，形变量要求控制在纳米级，不光用了超低膨胀的微晶玻璃，还做了主动温控，把整个工作区的温度波动控制在±0.01℃以内，差一点，芯片的套刻精度就不够，良率直接掉一半。这种地方，一分钱一分货，不能省。
热膨胀就是这么个东西，看着是初中物理就学了的知识点，真到工程里，坑全在细节里。很多时候出问题不是你不知道热膨胀，是你想当然拿了默认参数，懒得核对工况，懒得算实际的变形量。多走一步，就能少踩一个大坑。
