上次学期末的高速主轴课程设计，收上来的作业里，整整六成学生卡在同一件事上。模态稳定。说穿了就是共振，大家都知道不能撞，可真到自己做方案，就是调不对。
学生最容易踩的那个坑
十个学生里有八个，第一反应就是堆刚度。壁厚不够加厚，材料太软换碳纤维，反正把静刚度拉满就觉得万事大吉。我碰到过最夸张的一个孩子，把主轴箱壁厚从要求的10mm加到了32mm，总重量超了三倍，结果一做模态分析，固有频率还是落在了工作转速的激励区间里。他站在工位旁边挠头，我都跟着头疼。

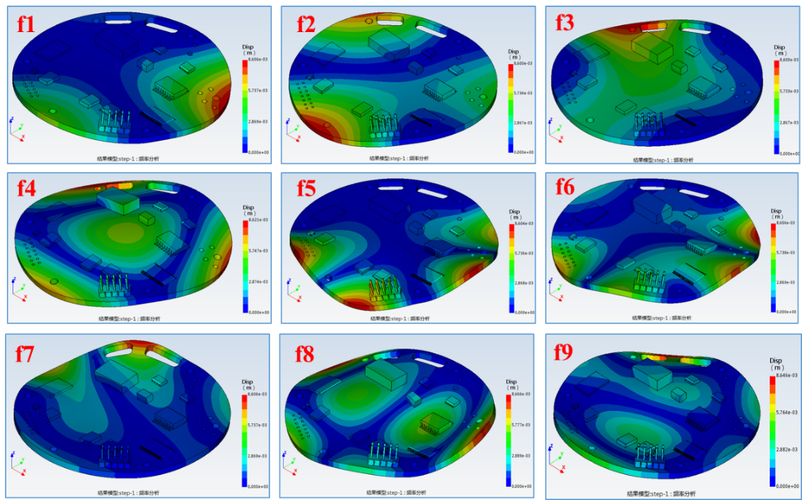

机械设计高速主轴模态分析振型云图
其实这个坑我每年都讲，每年都有人踩。大部分学生对模态稳定的理解，就停留在“刚度越高，固有频率越高，就不会共振”这句话上。这句话本身没错，但架不住用错地方啊。你把刚度全堆在不参与受力的端盖上，堆再多能影响主轴的一阶固有频率？根本没用。模态稳定看的是整个结构的质量刚度分布，不是某一个地方的绝对刚度。说实话，很多时候越堆刚度，重量涨得越快，固有频率反而涨不上去，甚至还可能往下降，这不就撞了吗。
改了三次的课堂小练习
最早我给学生出的练习都是标准化的，给好参数，让算固有频率，算完交作业就行。结果呢，所有人都会套公式，真到自己做设计，还是瞎调。后来我把练习改了三回，改成了开放式的：只给要求，工作转速范围0-12000转，输出扭矩100Nm，总重量不允许超过10kg，自己定结构，自己调模态。一开始学生都不习惯，说没有标准答案怎么调？我就告诉他们，设计本来就没有标准答案，只有合适不合适。

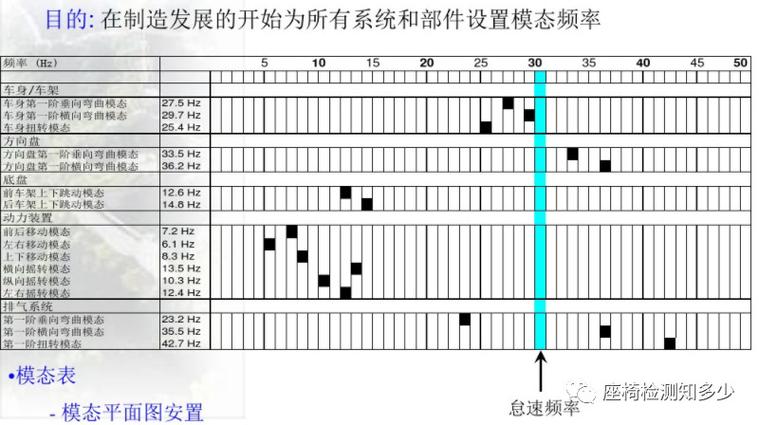

模态稳定激励与固有频率匹配区间图
我要求他们动笔之前，先把所有可能的激励频率范围画出来。电机的电磁激励，联轴器不对中的倍频激励，刀具切削的激励，一个个标在频率轴上，留出20%的安全裕度，剩下的区间才是你可以放固有频率的地方。有个学生印象特别深，一开始把一阶固有频率做到了800Hz，刚巧最高转速下的四刃刀具切削激励就是800Hz，差一点就撞上。他一开始想加厚主轴壁，后来试了试把两个支撑轴承的位置往中间挪了15mm，壁厚反而减了2mm，重量直接掉了1.2kg，一阶固有频率直接飘到了920Hz，刚好避开了所有激励区间。你说神不神？不过话说回来，这不是神，这就是质量刚度分布的作用。挪支撑改变的是弯矩分布，比你闷头加厚壁管用一百倍。

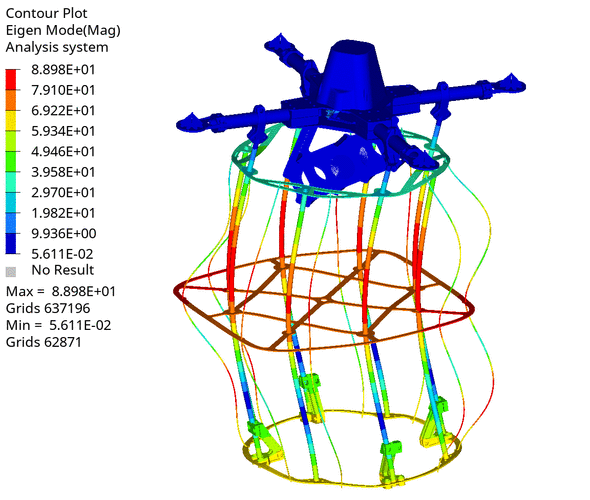

别把仿真结果当真理
别把仿真结果当真理
现在做设计谁都用仿真，学生也一样，点一下出个云图，就觉得这就是标准答案了。去年有个毕设学生，做出来实物上台测试，一转到7000转就抖得不行，仿真明明说固有频率在800Hz啊，怎么回事？拉回去拆开看，结构没错，材料没错，最后查建模，哦，他把轴承支撑刚度设成无穷大了。
很多学生建模图省事，结合面刚度不考虑，轴承刚度取无穷大，算出来的固有频率比实际值高出去10%都算少的。你想啊，你算出来800Hz，实际只有700Hz，可不就刚好撞上激励了？模态稳定分析的第一步，从来不是画网格，是把边界条件输对。你选的什么轴承，预紧力调了多少，不同预紧力下刚度差一倍都有可能，预紧力大了刚度高，固有频率往上走，可发热和寿命就下来了，这就是取舍。模态稳定从来不是孤立的指标，你得把它和重量、成本、热变形、寿命凑在一块儿找平衡，这才是设计，不是课堂上做计算题。
那个学生回去改了轴承刚度的输入，重新算出来的固有频率刚好是710Hz，和实测值差不到2%，当时他拍着脑袋说，原来最不起眼的边界条件才是要命的地方。我现在上课，都要求学生建模之前，先把影响模态的三个参数按影响大小排个序：支撑位置>支撑刚度>壁厚。你调参数先调影响大的，别上来就改壁厚，改半天不如挪一厘米支撑位置。
做了这么多年机械设计教学，我最大的感受就是，越是基础的概念，越容易被人理解歪。很多人学模态稳定，学到最后只会点仿真按钮，背出来固有频率等于根号下k/m，可真碰到问题，还是不知道从哪下手。其实核心就一件事：你得先知道敌人在哪，也就是激励在哪，再去调自己的结构，把固有频率放到安全的地方，别想着堆参数，别迷信完美的仿真结果，找平衡比追求极致更重要。对吧？
