不少做机械设计的工程师，算完强度应力就签字出图，结果样机试压或者现场用不了多久就出问题——好好的零件没裂，直接弯成了香蕉。这十有八九是碰上了屈曲失稳。本文结合我十多年做结构设计踩过的坑，给大家捋清楚屈曲分析该什么时候用、该怎么算，哪些错绝对不能犯。
别把强度验算当万能挡箭牌
我刚工作第三年，接了个小型液压千斤顶的设计项目。那时候年轻，算完压杆强度，哦，最大应力118MPa，Q235的屈服强度235MPa，安全系数快到2了，直接出图加工。
结果样机做出来，加压到1.2倍额定载荷，一声轻响，活塞杆直接弯了。
我那时候整个人都懵了。材料没错，尺寸没错，强度也够，怎么就弯了？
强度够，不代表结构不会坏。
屈曲，和强度破坏根本不是一回事。强度破坏是材料本身的应力超过了极限，拉断或者压溃。而屈曲失稳，是结构受压之后，平衡状态发生了突变——哪怕应力还远低于屈服强度，微小的变形就会让结构的抗弯能力骤降，瞬间发生大变形破坏。

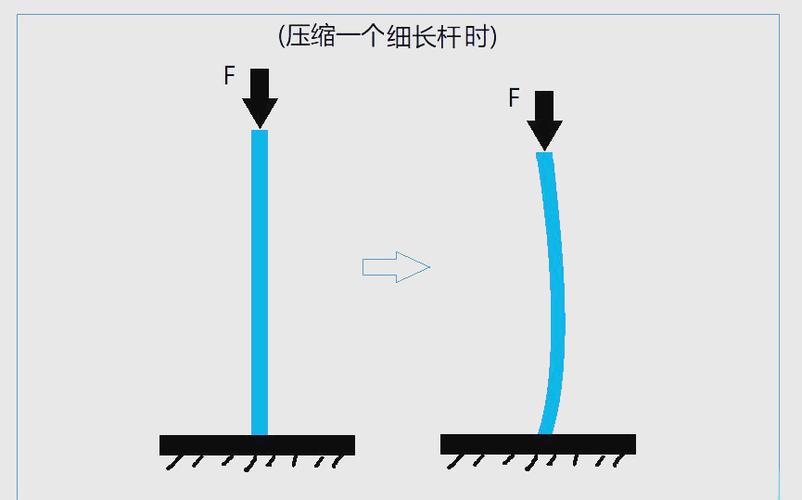

最典型的就是细长压杆，你拿一根塑料吸管，轻轻压两端，不用太大力，吸管突然就弯了，这就是最直观的屈曲。
很多刚入门的工程师容易搞混这两个概念，觉得应力不超就安全，这是大错特错。对于所有承受轴向压力或者压应力的构件，屈曲失稳才是控制设计的首要因素，和强度半毛钱关系都没有。
两种屈曲分析方法，哪个才适合你？
现在做屈曲分析基本都是靠有限元，无非两种：特征值屈曲（也叫线性屈曲）和非线性屈曲。

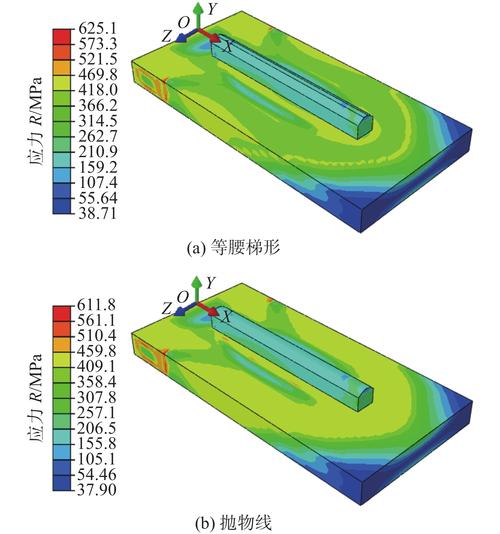

线性屈曲的原理很简单，就是求解特征值方程：([K] + λ[K_G]){u} = 0，这里λ就是临界荷载因子，乘以工作荷载就是线性临界屈曲荷载。算得快，几分钟就能出结果，很多人喜欢用。
但是我告诉你，线性屈曲的结果永远比实际的临界荷载高。因为它默认结构是完美的，没有初始缺陷，材料也是线弹性的。实际工程里哪来的完美结构？下料留点误差，焊接留点变形，安装留点不对中，这些初始缺陷都会降低临界荷载。
还是说我那个千斤顶的事儿，后来重新分析，只做线性屈曲，算出来临界荷载是1.6倍额定，结果按照这个结果改完尺寸，做出来样机还是在1.4倍就失稳了，差了12%多，差点又翻车。
不过话说回来，线性屈曲不是没用，它可以给非线性屈曲做个荷载上限，也可以用来初步判断结构哪个部位最容易发生屈曲，方便你一开始就调整设计。但绝不能直接用它的结果做最终设计。
真正能用来做工程设计的，是非线性屈曲。非线性屈曲会考虑几何非线性（大变形带来的刚度变化）、材料非线性（屈服之后的刚度退化），最关键的是可以加入初始缺陷。行业通用的做法，是把线性屈曲得到的一阶变形模态，按比例缩放作为初始缺陷，幅值一般取构件长度的1/1000，这个也是GB 50017-2017《钢结构设计标准》里明确给的参考值，不会错。
非线性屈曲算出来的临界荷载，才是贴近实际试验结果的。还是那个千斤顶，加入初始缺陷做非线性屈曲，算出来临界荷载是1.38倍，实际试验是1.42倍，误差不到3%，靠谱得很。
当然，非线性屈曲确实比线性费时间，一般要迭代几十次，复杂模型可能要算一两个小时。但你说，是花两个小时算对，还是废几万块的样机再来返工？傻子都知道选哪个对吧。
哪些结构必须做屈曲分析？别漏了
不是所有结构都要算屈曲，那哪些必须算？
第一，所有受压细长构件。比如液压活塞杆、塔吊的塔身压杆、龙门架的竖梁、压力机的导柱，这些全是受压的，细长比超过30的，一定要算。很多人觉得实心杆不会失稳？不对，细长比够大，实心钢杆也会弯。而且同样截面积，空心圆管的惯性矩比实心杆大得多，抗屈曲性能好太多，重量还轻，别死抱着实心杆不放，这都是经验之谈。
第二，受压薄壁壳体。比如压力容器的缸筒、火箭的燃料贮箱、储油罐的罐壁，这些壳体承受外压的时候，特别容易发生壳体屈曲，很多时候强度算够了，一加压就瘪了，我见过做深水探测器外壳的朋友踩过这个坑，下潜到一半壳体瘪了，几百万的设备说没就没，太可惜。
第三，大跨度的薄板结构。比如起重机的腹板、桥梁的桥面板，承受压应力的区域，容易发生局部屈曲，哪怕整体没坏，局部屈曲也会导致整个结构的刚度下降，慢慢引发整体破坏。
哦对，还有个常见的坑，边界条件别瞎设。很多人用有限元算屈曲，为了省事，把压杆两端直接全固定，算出来临界荷载高得离谱，实际上实际安装哪里来的绝对固定？两端多多少少都有一点转动余量，长度系数选不对，结果差个一倍都正常。按照GB的规范，两端铰支μ取1，一端固定一端自由取2，两端固定取0.5，这个是前辈们试出来的，别自己瞎改。
写在最后
屈曲分析不是什么玄乎的高端理论，就是一个工程设计里必须做的验算步骤。很多中级工程师有了强度验算的基础，就是缺了这一块的意识，总觉得不会那么倒霉轮到自己，结果出了问题才追悔莫及。
设计多算一小时，省得返工三个月。这句话，送给各位同行。
